CAMWorks’te Pah İşleme

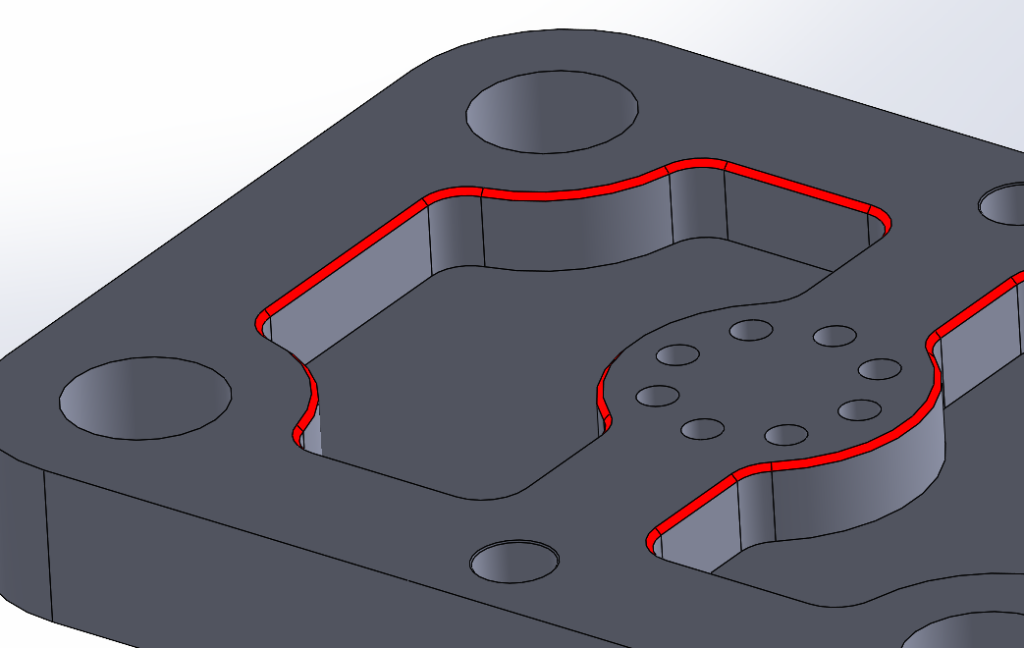

Eminim ki birçoğunuz CAMWorks’ün İşlenebilir Özellikleri Çıkar komutunu duymuşsunuzdur. Bu özellik parçalarınız üzerindeki unsurları otomatik olarak belirler ve bu unsurların operasyonlarını oluşturmanızı sağlar. Bu sayede CAMWorks sizlere zamandan tasarruf ve programı efektif olarak kullanmanızı sağlar. Fakat bazı özellikler işlenebilir özellikleri çıkar komutu ile çıkarılamaz ve kullanıcının manuel olarak yapmasını ister. Bu özelliklerden bir tanesi PAH İŞLEME operasyonudur. Bu örneğimizde havuz boşaltma içerisinde pah kısmına PAH işleme operasyonu nasıl uygulanır gelin beraber bakalım.

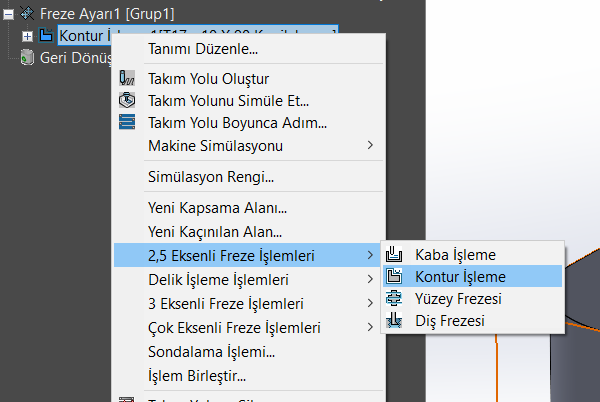

Stok ve malzeme kısmı çizim özelliğinden yararlanılarak parçanın dış kısmına oluşturulmuştur. İşlenebilir özellik çıkar komutunu kullandığımız zaman CAMWorks havuz boşaltma unsurunu ve yanındaki diğer unsurları da tanıyacaktır. Fakat havuz boşaltmanızın üzerindeki pah ve radyusları otomatik olarak tanımaz. Bunun için oluşturan unsurda yeni bir 2.5 eksen kontür operasyonu yaratmamız gereklidir.

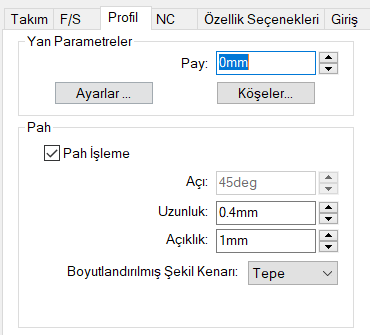

Açılan sayfadan özellikler seçeneğinden düzensiz hücre 1 unsurunu seçiyorsunuz. Bu örnekte ben 10×90 konik havşa matkabını kullandım. Takımızınıda seçtikten sonra tamam tuşuna basarak operasyon sayfanı gidiyoruz. Bu sayfada ise Profil sekmesinde Pah işleme butonunu aktif hale getiriyoruz.

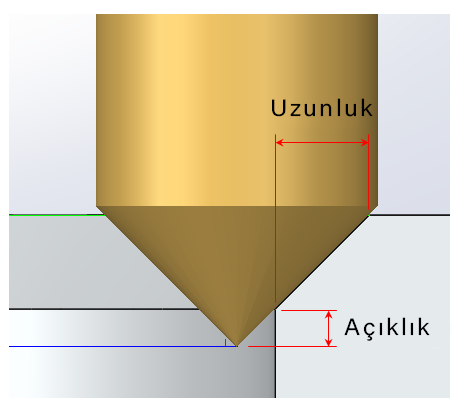

Pahımızın uzunluk ve açıklık değerlerini ayarladıktan sonra takımın unsurun üzerinde mi yoksa unsurun dışında mı çalışacağını, boyutlandırılmış şekil kenarı butonundan tepe ya da dış kenar seçeneği ile ayarlayabilirsiniz.

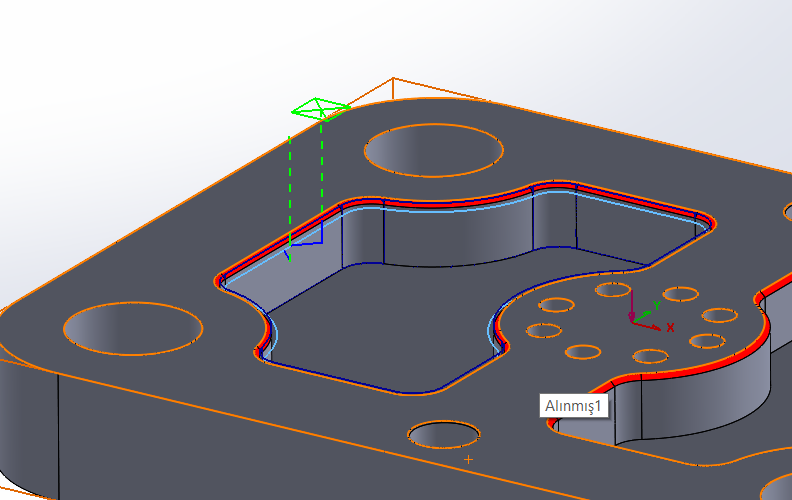

Bu tanımlamaları yaptıktan sonra artık CAMWorks programında pahlarınızı ve radyuslarınızı işleyebilirsiniz. Oluşan takım yolunu parça üzerinden görüntüleyebilirsiniz.
Bu tarz bilgiler ve eğitim videolarımızı Youtube sayfamızdan takip edebilirsiniz.
https://www.youtube.com/@abkteknik/playlists adresine tıklayarak videolarımıza ulaşabilirsiniz.
Hazırlayan: Uyg. Müh. Aykut ÇAKAR
