CIMCO EDIT NC Kod Düzenleyicisi
Yorum yapılmamış
CIMCO EDIT NC Kod Düzenleyicisi
Cimco Edit programı kısaca NC-kodlarınızı (G kod) üstün kabiliyetli özellikleriyle istediğiniz şekilde düzenleyebildiğiniz programdır
En önemli yeteneklerinden birkaç tanesi;
- Editor (Editör)
- Backplot (2 boyutlu kod simülasyonu)
- NC Functions (Nc fonksiyonları)
- File Compare (Dosya karşılaştırma)
- Database (Veri Tabanı)
- NC Transfer (NC kod gönderimi)
Editor
- Birden fazla NC kodu çağırabilir
- Tezgahınızın kontrol ünitesine göre program içerisinden kontrol ünitesi seçebilir
- Kopyala, yapıştır, hepsini seç ve bul komutları gibi standart komutlara buradan erişebilir
- İstediğiniz satıra etiket (yorum) ekleyebilir ve bu etiketleri istediğiniz zaman görüntüleyebilirsiniz.
NC FUNCTIONS (NC Fonksiyonları)
- İsteğe göre satır numaralandırma ve kaldırma
- Satırlar arası boşluk ekleme
- Kod içerisindeki harfleri büyük ve küçük yapma
- Besleme ve iş mili hızı değişikliği
- İmalatta kullanılacak olan takımları ayrı bir txt dosyası olarak yazdırma

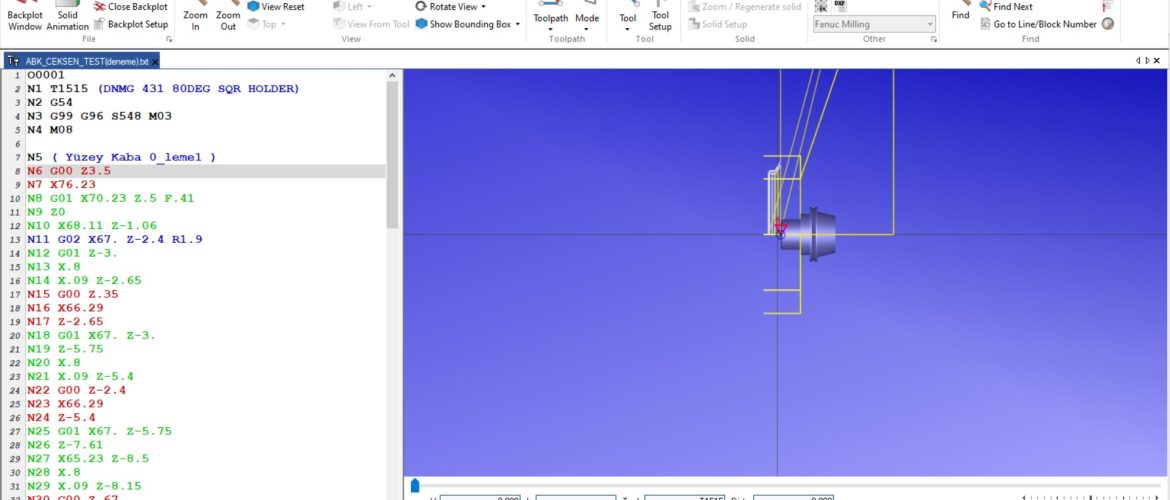

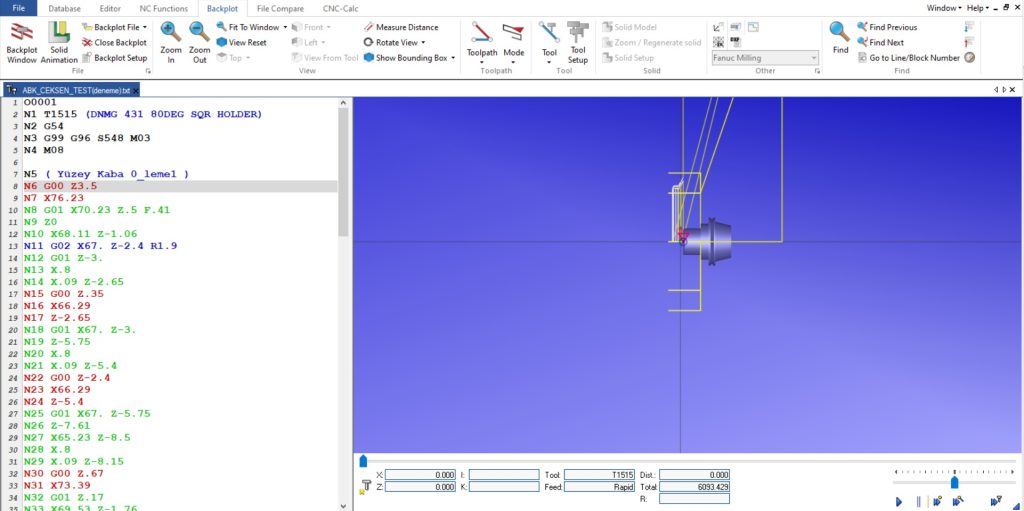

Backplot (2 Boyutlu kod simülasyonu)
- Bu yetenek CIMCO Edit’i en çok kullanılan programlardan biri haline getiren yetenektir.
- NC kod üzerinden 2 boyutlu takım yolu simülasyonu oluşturur
- Bu simülasyon ile herhangi bir satırda takımınızın hangi hareketleri ya da hangi konumda olduğunu gözlemleyebilirsiniz
- İçerisinde çok sayıda kontrol ünitesi şablonu barındırmaktadır (Heidenhain, fanuc, Siemens…..)

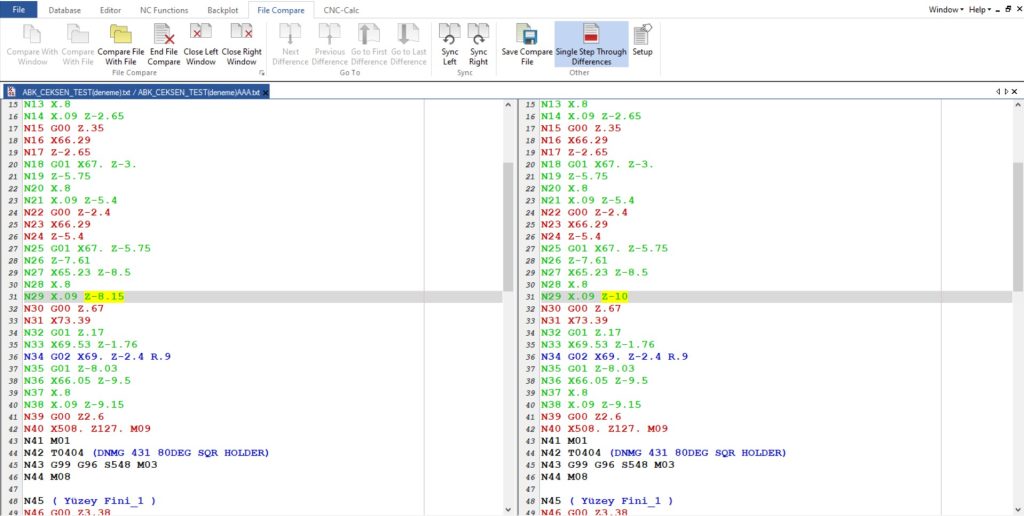

File Compare (Dosya Karşılaştırma)
- Revizyon yapılan ya da ufak değişiklikler yaptığınız NC kodları arasındaki farkları görebilir
- Farklı olan satırlar arasında gezinebilir
- Farklı olan NC kodlarını birbirine benzetebilirsiniz
Database (Veri Tabanı)
- Database özelliği ile NC kodlarınızın revizyonlarını takip edebilir
- Başka dosya türleri ekleyebilir (PDF, JPEG vs…)
- CIMCO DNC-Max programına sahipseniz tezgahınıza bu dosyaları gönderebilirsiniz.

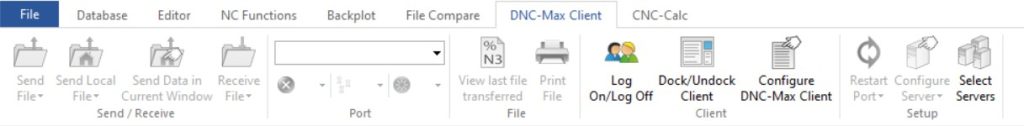

NC Transfer (NC Kod Gönderimi)
- Tezgahlarınız bilgisayarınız ile ethernet kablosu ya da RS-232 kablosu ile aktif bir bağlantıya sahipse dosya transferi gerçekleştirebilirsiniz.
- CIMCO DNC-Max programına sahipseniz dosya transferi üzerinde tam hakimiyet elde edersiniz;
- Dosya gönderimini takip edebilir
- Tezgahınızdan dosya çekebilir
- Operatörünüz serverdan dosya talep edebilir
- Birden fazla tezgahınıza aynı anda dosyalar gönderebilirsiniz
NC kodlarınız üzerinde tam hakimiyet sağlamak için tek tercih CIMCO Edit programı.
Hazırlayan: Uyg. Müh. Aykut Çakar
