DraftSight Katman Yöneticisi
- Giriş
DraftSight’da katman yöneticisi teknik çizimlerin düzenli, okunabilir ve yönetilebilir olmasını sağlar. Çizimlerin daha sistemli hale getirilmesi için katmanlar (layers) büyük önem taşır. Bu katmanlar, çizimdeki elemanların sınıflandırılmasını ve kontrol edilmesini sağlar. Katmanları düzenlemek, görünürlüğünü ve özelliklerini kontrol etmek için ise Katman Yöneticisi (Layer Manager) kullanılır.
2. Katman Yöneticisi Nasıl Kullanılır?
DraftSight’ta Katman Yöneticisi’ne şu yollarla ulaşılabilir:
- Araç Çubuğundan: “Ev” sekmesi altındaki “Katman Özellikleri” butonuna tıklanarak.
- Komut Satırından: LAYER komutu girilerek.
- Kısayol: LA yazarak Enter’a basıldığında katman yöneticisi açılır.

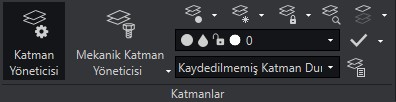

Şekil 2.1: Araç Çubuğunda Katman Yönetcisi

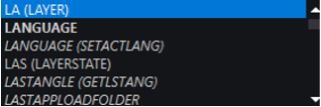

Şekil 2.2: Kısayol ile Katman Yönetcisi
3. Katman Yöneticisi’nin Arayüzü
Katman Yöneticisi, aşağıdaki başlıklardan oluşur:
- Katman Adı (Layer Name): Mevcut tüm katmanların isimleri burada listelenir.
- Durum (Status): Hangi katmanın aktif olduğunu gösterir (yeşil tik ile belirtilir).
- Açık/Kapalı (On/Off): Katmanın görünür olup olmadığını belirler.
- Donmuş (Freeze): Katmanı çizimde dondurarak performans artışı sağlar.
- Kilitle (Lock): Katmandaki objelerin düzenlenmesini engeller.
- Renk (Color): Her katmana ayrı renk atayarak ayırt edilebilirlik artırılır.
- Çizgi Tipi (Linetype): Katmandaki çizgilerin tipi seçilir (kesikli, sürekli vb.).
- Çizgi Kalınlığı (Lineweight): Katmandaki çizgilerin kalınlıkları belirlenir.
- Yazdırma Durumu (Plot): Katmanın yazdırılıp yazdırılmayacağı kontrol edilir.

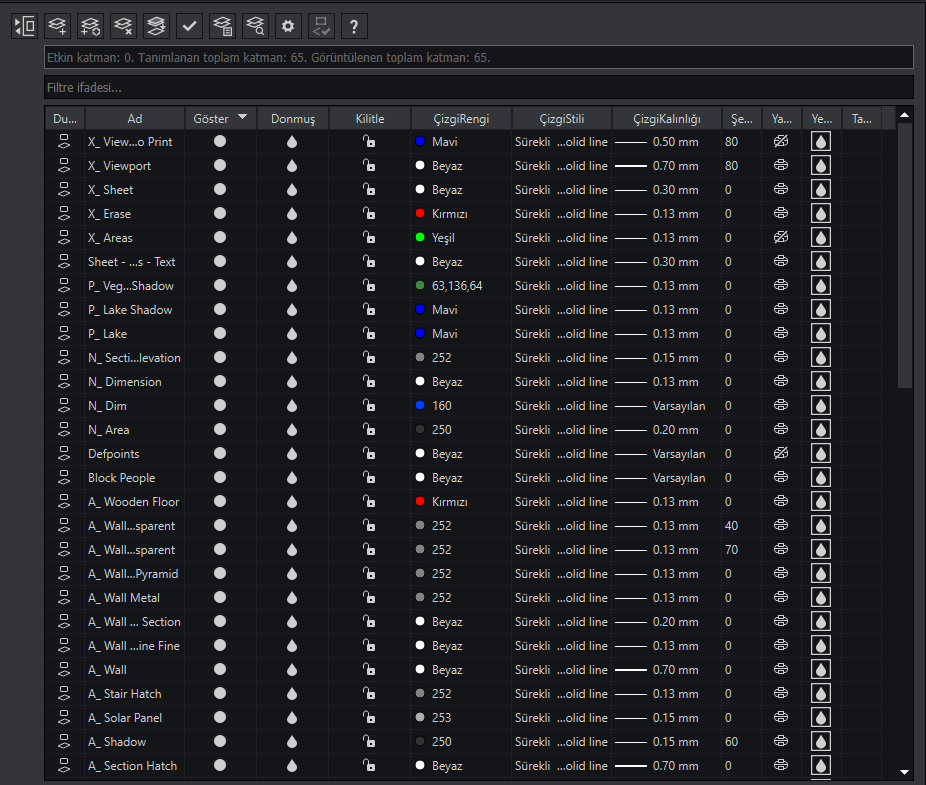

Şekil 3.1: Arayüz
4. Yeni Katman Oluşturma
Yeni bir katman oluşturmak için Katman Yöneticisi’nde “Yeni Katman” simgesine tıklanır. Açılan satıra isim verilir ve ilgili özellikler (renk, çizgi tipi vb.) ayarlanır.
Şekil 4.1: Yeni Katman Oluşturma
4.1. Katmanları Düzenleme
Var olan katmanları düzenlemek için ise:
- Katmanın üzerine çift tıklayarak adını değiştirebilir.
- Renk kutusuna tıklayarak renk paletinden yeni renk seçebilir.
- Sağ tıklama ile silme veya çoğaltma gibi işlemler yapılabilir.

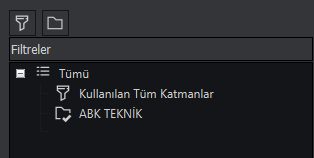

- Filtreler ekranında dosya sembolü ile katmanlar gruplandırılarak birden fazla katman oluşturulabilir.
Şekil 4.2: Yeni Katman Oluşturma
5. Sonuç
Katman Yöneticisi, DraftSight’ta çizim düzenini sağlamanın en etkili yollarından biridir. Katmanlar sayesinde karmaşık projeler bile yönetilebilir hale gelir. Renk, çizgi tipi, görünürlük gibi ayarlarla her katmanı özelleştirmek mümkündür. Katmanları etkili kullanmak, sadece çizimin kalitesini değil, tasarım sürecinin verimliliğini de artırır.
