FLOW SIMULATION İLE ALINAN SONUÇLARI SONLU ELEMANLAR ANALİZİNE AKTARMA
Bir SOLIDWORKS Flow Simulation çalışması tamamladıktan sonra, modelin yapısal yönlerini analiz etmeniz gerekebilir. Flow Simulation ile alınan sonuçlarını giriş olarak kullanarak, SOLIDWORKS Simulation tarafında basınç/güç veya sıcaklık verilerini aktarabilirsiniz. Bu sayede akış ve yapısal simülasyon dünyalarını birbirine bağlayan simülasyonlar yürütebilirsiniz. Bu makalede, bunun nasıl yapılacağını adımlarıyla sizlere göstereceğiz.
1. SOLIDWORKS Flow Simulation çalışmasını yürütün.

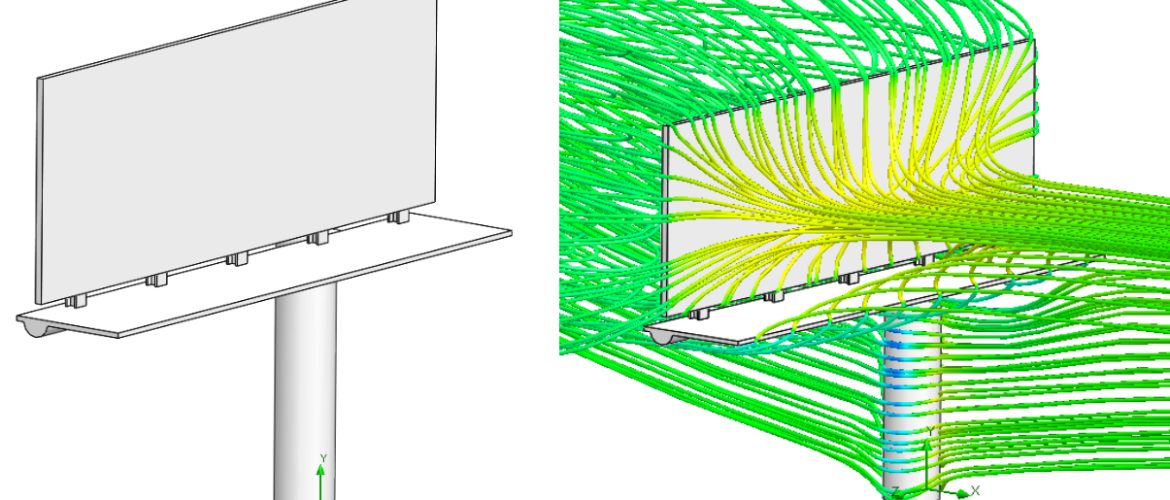

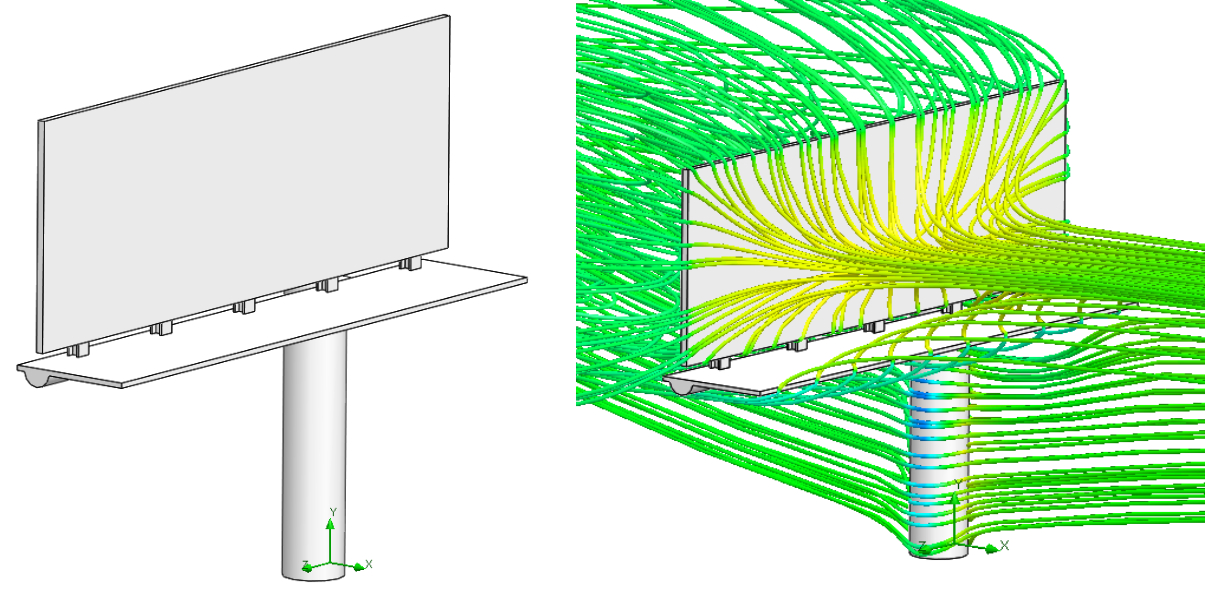

Kurulumu, yapısal analize aktarmak istediğiniz verileri oluşturacak şekilde yapınız. Elimizdeki örnekte bir billboard üzerindeki rüzgar etkisini inceleyeceğiz. Bu örnekte X eksenine göre negatif yönde 40 m/s hızla bir rüzgar ele alınmıştır
2. SOLIDWORKS Flow Simulation sonuçlarını SOLIDWORKS Simulation için kullanılabilir hale getirin.

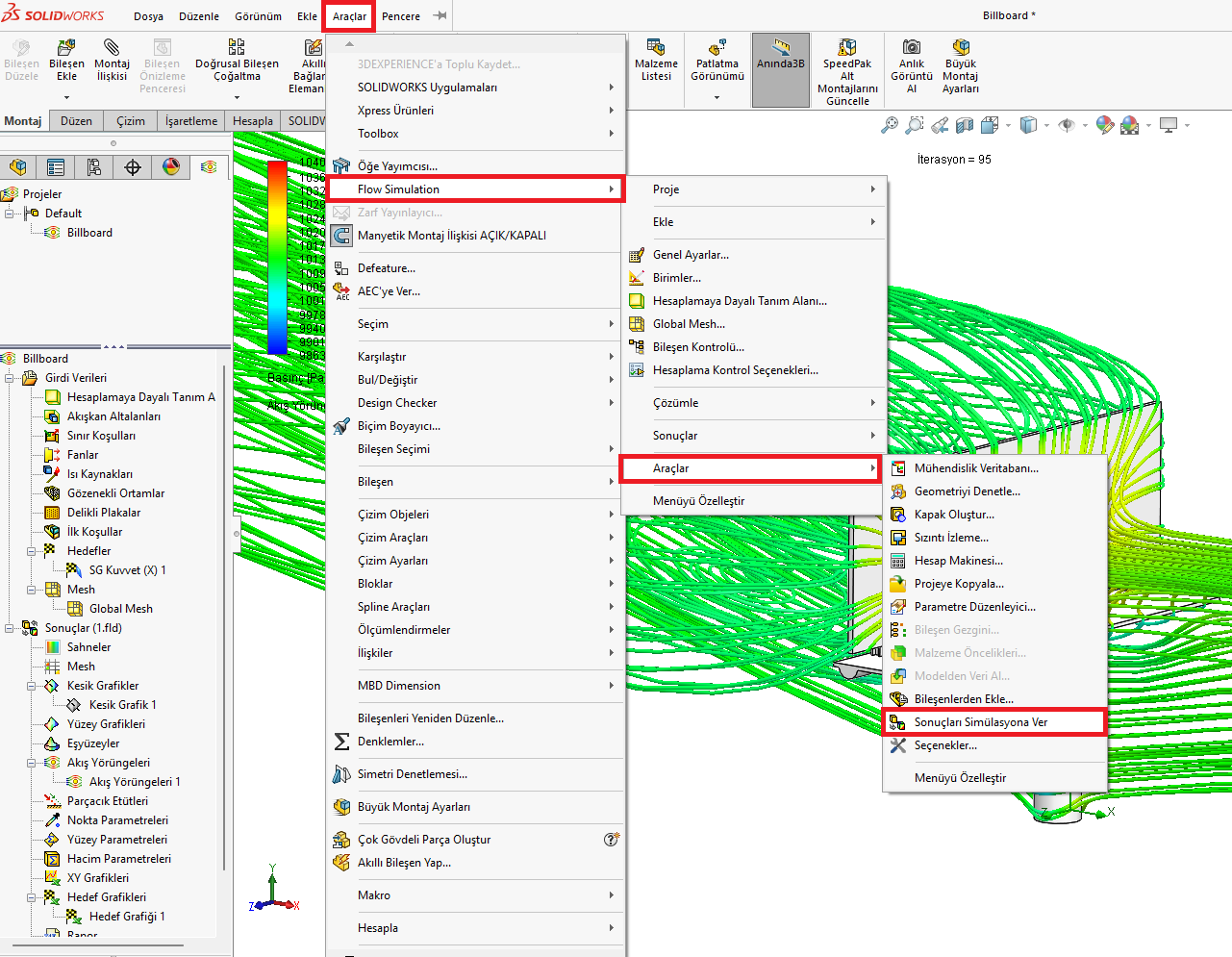

Bu adım olmadan aktarım işlemi gerçekleşmeyecektir. Bunu yapmak için “Araçlar” > “Flow Simulation” > “Araçlar” > “Sonuçları Simülasyona Ver” seçeneğine gidin. Ayrıca, komut arama kısmına “Sonuçları Simülasyona Ver” yazarak komutu buradan da çalıştırabilirsiniz. Bu adım sonrasında ekrana bir şey gelmeyecek ancak sonuçlar hazırlanmış olacaktır.
3. Aynı modeli kullanarak bir SOLIDWORKS Simulation (Yapısal Analiz) çalışması oluşturun.
Çalışmayı, SOLIDWORKS Simulation için normalde nasıl kuruyorsanız öyle kurun. Pratikte simülasyon kurulum sırası önemli değildir. Bu örnekte statik etüt oluşturulup, billboardun alt yüzüne sabit geometri fikstürü verildi.
4. Sonuçları giriş olarak içe aktarın.

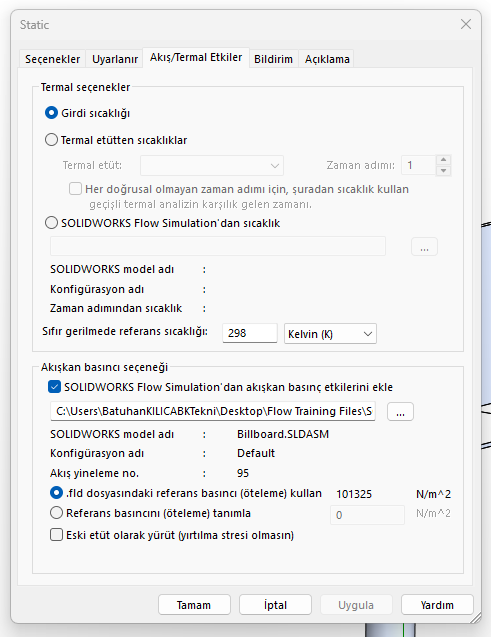

Bunu yapmak için, özellik yöneticisi ağacında simülasyon çalışmasının adına sağ tıklayın ve “Özellikler…” seçeneğine gidin. Açılan menüde “Akış/Termal Etkiler” sekmesine gelin. Bu bölümde Flow Simulation üzerinden çekebileceğimiz iki kısım bizi karşılar: Termal Seçenekler, Akışkan Basınç Seçeneği
Termal Seçenekler: Flow Simulation üzerinden, termal analiz için sıcaklık verileri çekilebilir. Referans sıcaklığının girilmesi istenir.
Akışkan Basınç Seçeneği: Flow Simulation üzerinden, model üzerine etki eden basınç kuvvetleri çekilebilir. Referans basıncın girilmesi istenir.

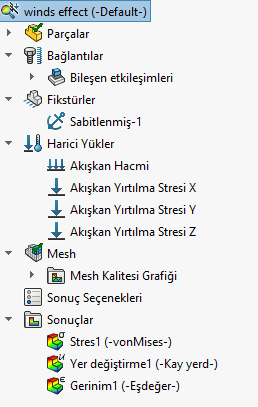

Bu örnekte billboard üzerine gelen kuvvetler incelenmek istendiğinden “Akışkan Basınç Seçeneği” ile devam edildi. Statik analiz etüdüne tekrar döndüğümüzde bu kuvvetlerin aktarıldığını görüyoruz.
Bu aşamadan sonra simülasyon etüdünüzü kurgulamaya devam edip, yürüterek en doğru sonuçlara ulaşabilirsiniz. SOLIDWORKS Simulation ve SOLIDWORKS Flow Simulation ile ilgili sorularınız varsa bizlerle iletişime geçebilirsiniz.
