Montaj Performansı
Montaj çalışması yaparken SOLIDWORKS çok mu yavaş çalışıyor? Cevabınız evet ise bu yazı montaj çalışması yaparken performansınızı arttırmaya yardımcı olacak.
Montaj çalışması yaparken SOLIDWORKS takılmalarının önüne nasıl geçebilirim?
Her gün karşılaştığımız en sık sorulardan bir tanesi de budur. Sizlere bu yazıyla birlikte bu duruma karşı püf noktaları ve bazı ipuçları aktaracağız.
SOLIDWORKS ayarlarınızı optimize edin
Büyük montaj parçalarındaki çalışma performansını arttırmanın en iyi yolu Solidworks yazılım ayarlarının düzgün yapılmasıdır. ‘’Tools’’ menüsünden ‘’Options’’ a tıklayarak ayarlar penceresini açınız, ayarlar penceresi açıldıktan sonra ‘’Performance’’ seçeneğini seçiniz ve burada donanım performansını arttırmanızın yolları vardır:
- Görünüm modu için yüksek kalite seçeneklerini kapatın.
- Şekilde gösterildiği gibi eğrilik oluşturma detay seviyesini düşürün.

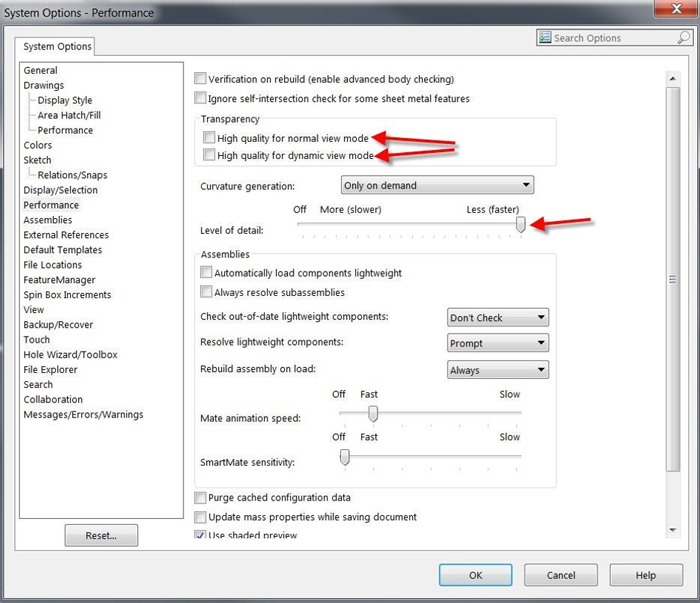

SOLIDWORKS System Options: Performance
’Assemblies’’ seçeneğinin altında ‘’Large assemblies’’ seçeneğini seçin. Bu seçenek kaç tane bileşen kullanılırsa büyük montaj modunun kullanılması gerektiğini tanımlar. Daha az bileşen kullanırken büyük montaj moduna geçmek istiyorsanız sayıyı değiştirebilirsiniz.
Büyük montaj moduna geçildiği zaman aktif olan durumlar aşağıdaki şekilde gösterilmiştir. Gölgeli mod da kenarları gösterme seçeneğinin makine performansında çok büyük etkisi vardır. Bu seçenek parçadaki tüm siyah kenarları kapatır. Ekran kartında büyük kazançlar sağlamanıza yardımcı olur.

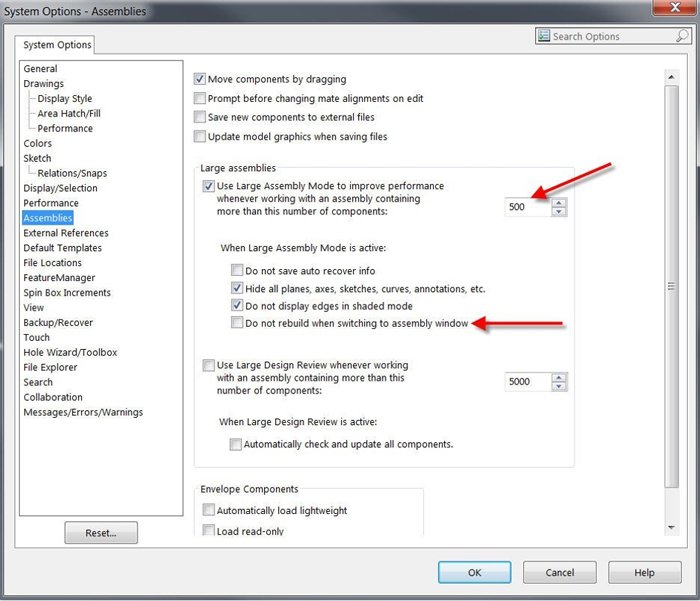

SOLIDWORKS System Options: Assemblies
Büyük montajlardan sakının
Büyük montaj yapılırken tek bir çalışma sayfasında montaj yapmak yerine alt montaj veya alt montaja alt montaj eklemeyi kullanın.
Konfigürasyonları kullanın
Konfigürasyonlardan maksimum yarar sağlayın. Karmaşık veya temsil edilebilir parçalarda çalışırken basit bir parçanın konfigürasyon yapılabileceğini unutmayın.
Sınırlama ve Tanımlama
Tasarımcılar çeşitli bileşenleri serbest bıraktıkları görülmüştür bunun nedeni bileşenleri etrafta sürüklemek istemeleridir. Model diğer insanlara göstermek için çok büyük olabilir ama model üzerinde çalışmaya çalışırken yazılımsal olarak çok etkilenir. Bunun sebebi taşıma işlemi veya yeniden açma işlemi her yapıldığında SolidWorks her şeyi yeniden hesaplar.
Tasarımcılar sınırlama yaparken bazı cıvata, somun, pul gibi bileşenleri unutabiliyor. Kullanıcılar hareket 5 derece kısıtlamasının bir sonucu olarak kendi ekseni etrafında döndürebilir.
