Non-linear (Doğrusal Olmayan) Analiz İpuçları
Yorum yapılmamış
SOLIDWORKS Simulation Premium içindeki non-linear(doğrusal olmayan) analiz ile uğraşırken bazen çok zorlanırız, hatalar alırız. Burada iş akışınızı geliştirmek ve doğrusal olmayan analizi rahat bir şekilde kullanabilmeniz için Solidworks World’ te paylaşılan ipuçlarına değineceğim.
Önceliklle nonlinear analize direk başlamayın. Önce bir static analiz ile başlayın. Daha sonra, kurulumu tamamladığınızda, lineer analizi kolayca nonlinear analize dönüştürebilirsiniz.
Bu yaklaşımın bir çok faydası var:
- Kontakları ve sınır koşullarını kontrol etmek için hızlı bir şekilde analizi çözmek.
- Mesh hassasiyetini ayarlayabilmek için hızlı bir yöntem.
- Doğrusal malzeme modeli, size ne bekleneceği konusunda bir fikir verecektir.
Meshle ilgili ipuçları:

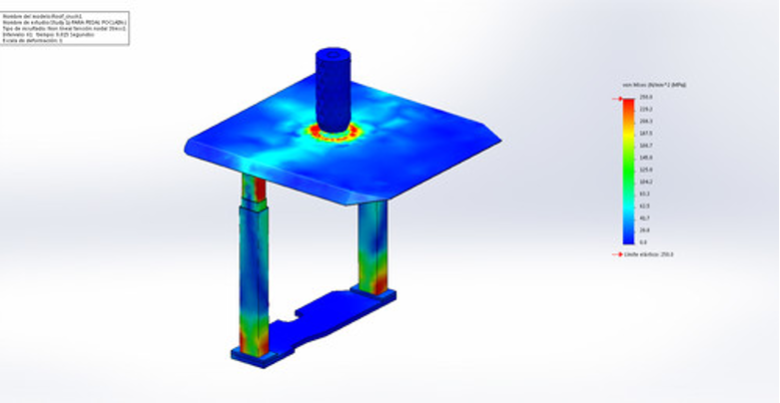

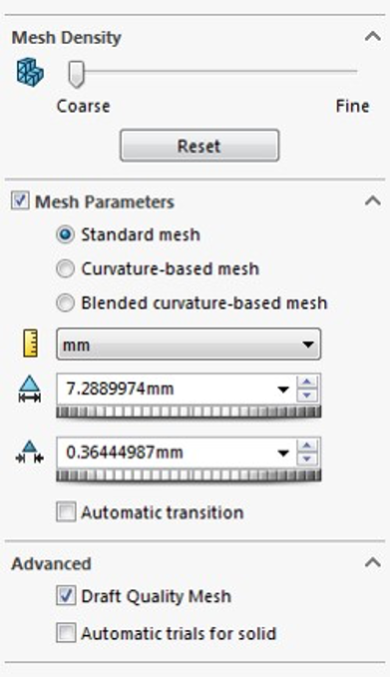

- Her zaman draft(taslak) mesh ile başlayın ve daha sonra yüksek kalite meshe geçiş yapın.
- Standart mesh tercih edilmelidir, çünkü ihtiyacınız olmayan ek düğümlere sahip olmazsınız. Eğer standart mesh modeliniz için uygun değilse eğrilik tabanlı mesh kullanılabilir.
- Zor geometriye sahip yerler için split komutu ile yüzeyi ayırın. Bu ihtiyacınız olan yere iyi bir mesh atmak için iyi bir yöntemdir.
Kontaklar ile ilgili ipuçları:
- Global contact ile başlayın ve daha sonra no-penetration kontak setleri ile devam edebilirsiniz.
- Kontak bölgesinde aynı mesh eleman boyutuna sahip olmaya çalışın.
- Çok deforme olabilen bir bileşenin üzerinde(kauçuk gibi) düzgün bir ağa sahip olmak için mesh kontrolü kullanın.
- Kontak grubu tanımlarken kaynak ve hedef seçimi için, karmaşık olan ve daha küçük yüzeylere sahip grup için kaynak bölümünde seçin. Hedef genellikle daha pürüzsüz yüzeylerde seçilir.
- Tek tek temas tanımlamak yerine temas grupları oluşturun.
- No-penetration(Ayrım yok) temas setinde daima yüzeyden yüzeye temas seçeneğini kullanın.
- Sürtünmeyi sadece gerekli olduğunda ve sadece belirli bir kontak setinde kullanın.(çünkü hesaplamayı yavaşlatır)
- Çalışmanın kaymasını engellemek ve dengelemek için sorunlu temas setinde 0,05 sürtünme kullanın.
Analiz ayarları ile ilgili ipuçları:
- Genellikle varsayılan ayarlar iyidir ancak karmaşık temaslar,hiperelastik malzeme gibi modellerde bunları değiştirmek iyidir.
- Her zaman Direct sparse veya Intel Sparse çözücü tipini kullanın.(fazla RAM harcar.)
- FFE+ veya diğer çözücüler, yalnızca RAM yetersiz olduğu durumlarda kullanın.
- Convergence tolerance(yakınsama toleransı) 1e-06 ayarlayın. Analizi yavaşlatır fakat daha makul bir sonuç verir.
- Zor adım hesaplamaları için maksimum denge yinelemerini 50 ye ayarlayın.
- İyi bir zaman adımı ayarlamak çok önemlidir. Yakınsama nedeniyle durmuş ve hata almışsanız minimum ve maksimum zaman adımlarını değiştirin. Genellikle, analiz için ayarlanan toplam sürenin 1/10 ve 1/20 si önerilir.İlk zaman adımı, eğer analizin başında karmaşık temaslar varsa ayarlanmalıdır.
