Plastic Injection Engineer İle Insert Kalıplama
Plastic Injection Engineer ile Insert Kalıplama
Plastik, birden fazla malzemeden yapılmış tek bir parça oluşturmak için metal veya plastik üzerine enjekte edilebilir; bu sürece “over-molding” de diyebiliriz.
Bu makalede, birden fazla bakır üzerine plastik enjekte edilmesi simüle edilecektir.

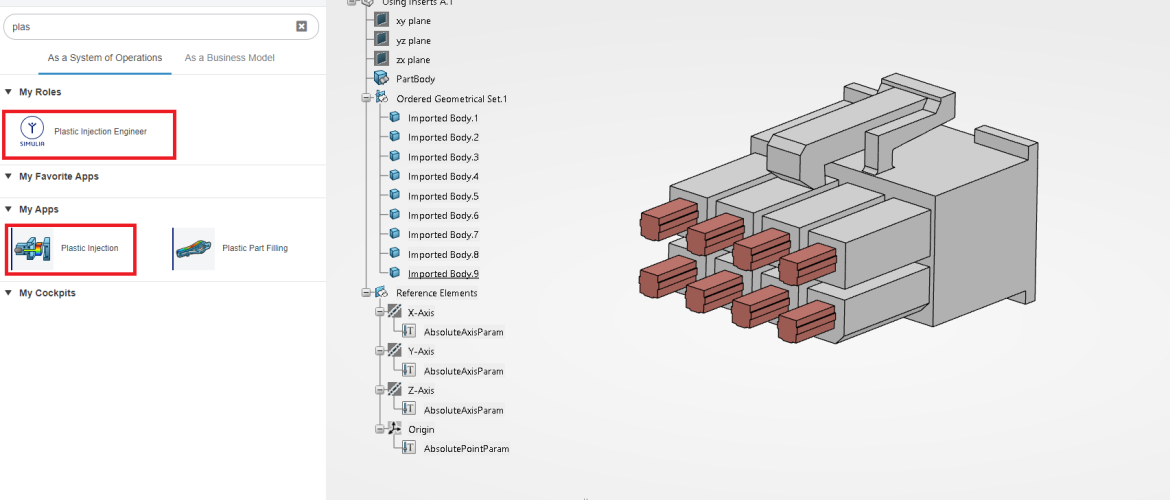

Uygulamayı 3DEXPERIENCE platformu üzerinden ilgili rolleri seçerek açıyoruz.
Ardından asistan yardımı ile tanımlamaları gerçekleştireceğiz. İşlemler tamamlandığında yeşil onay işareti gelecek ve analiz çalıştırmaya hazır demek olacak. Eğer yanlış bir tanımlama yaptıysak, onay işareti gelmediği için çözüme başlayamayız. Böylece yanlış veya eksik olarak çözdürmemiş olacağız.

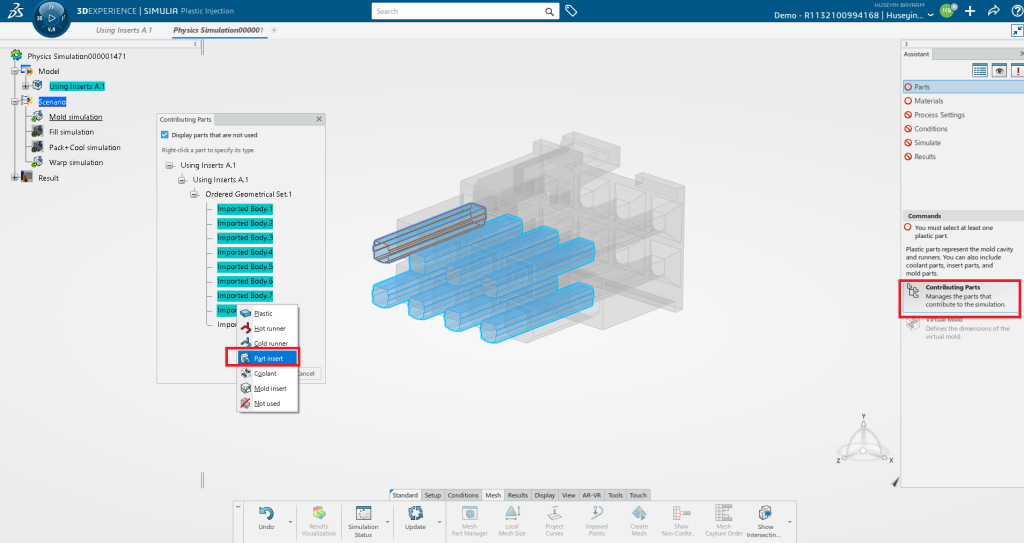

İlk olarak “part insert ve plastic” parça tanımlamalarını yapalım.
Parça tanımlamalarından sonra malzemeleri tanımlayabiliriz.

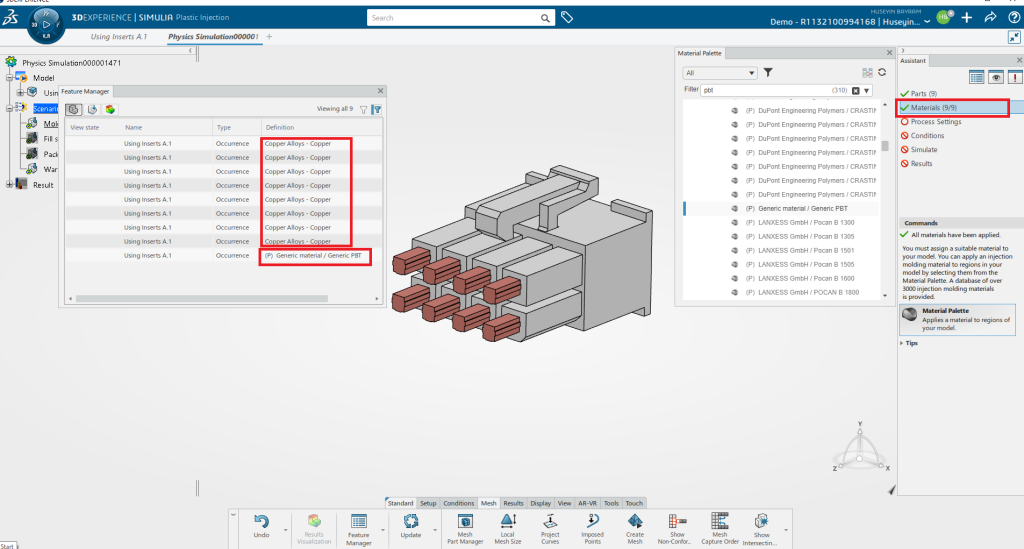

Bakır parça için, material palette kütüphanesinden “copper alloy-copper” malzemesi seçilir ve sürükle bırak ile atanır. Aynı işlemi plastik parça için yapalım. “Generic material / Generic PBT” isimli malzemeyi atayalım.
Feature Manager ile analiz için yaptığım tüm tanımlamaları tek bir ekrandan yönetebilirim. Malzeme tanımlamalarımı kontrol ediyorum.

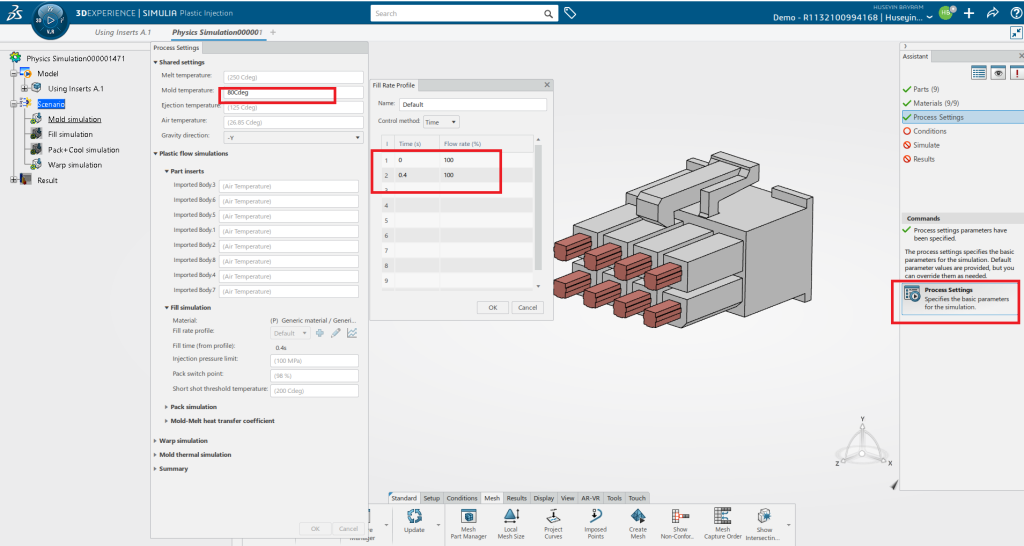

Plastik enjeksiyon makinesinin hız ve basınç profillerini ve çeşitli sıcaklık ayarlamalarını “Process settings” ile yapabilirim. Tüm bakır parçalar ilk durumda oda sıcaklğında. Kalıp sıcaklığı 80 derece ve dolum süresi 0.4 saniyede.

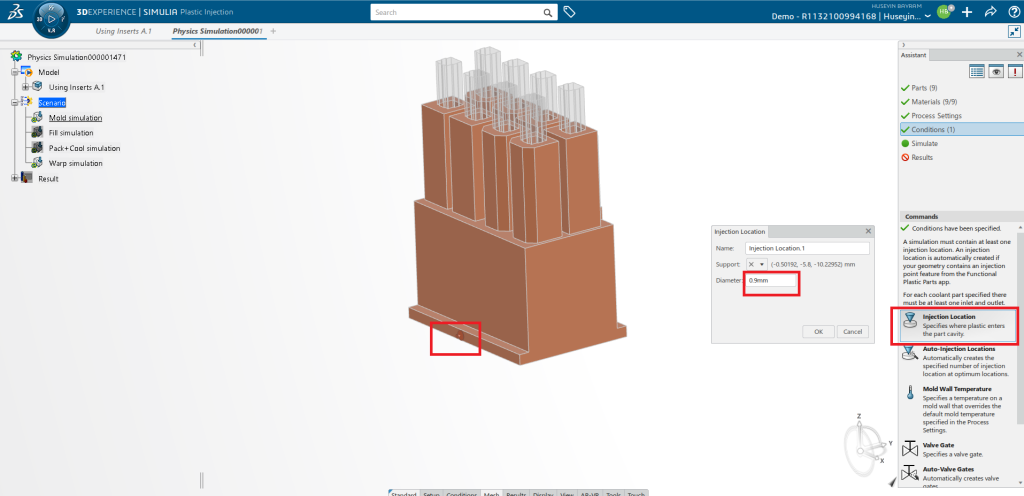

Enjeksiyon giriş noktasını 0.9 mm çap olacak şekilde manuel olarak belirtelim. Otomatik enjeksiyon yeri tahmini de bulunuyor. Dilersek programa da tahmin ettirebiliriz.

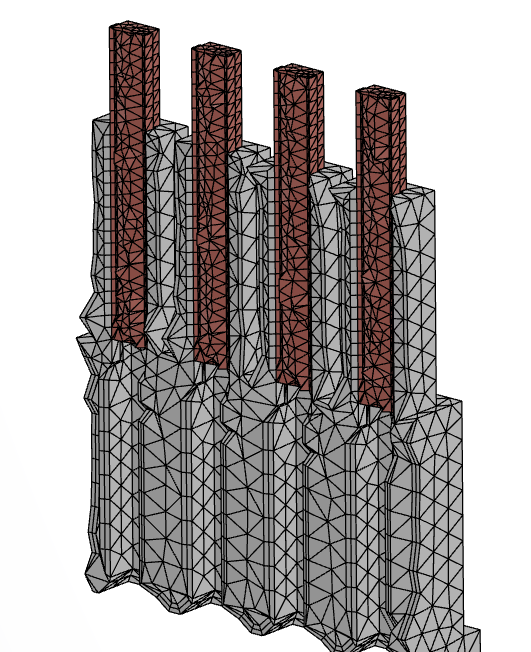

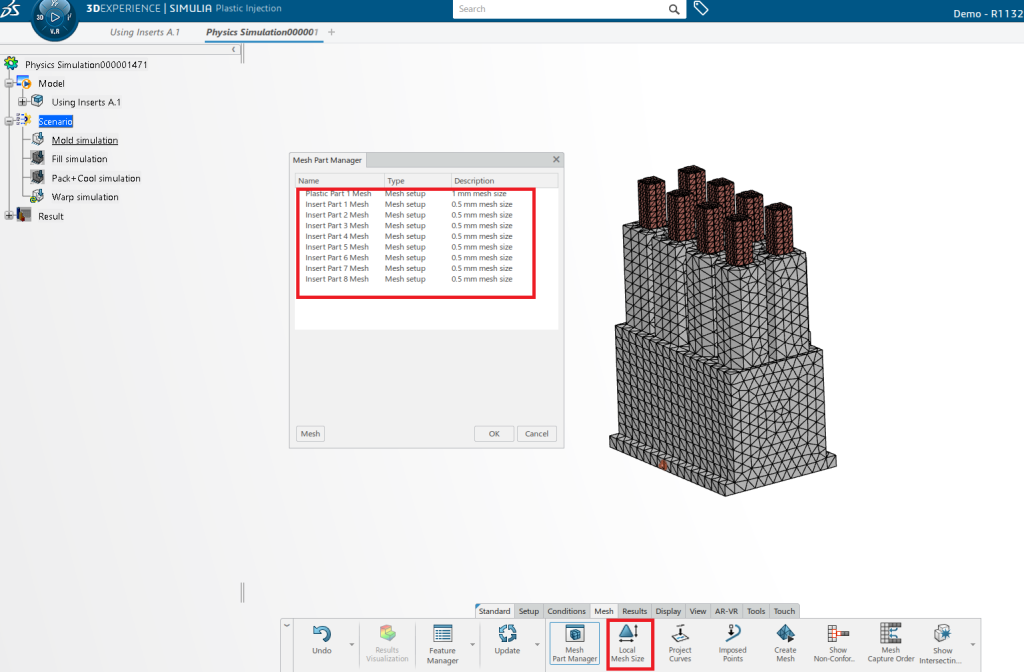

Mesh tanımlama aşamasına geçebiliriz. “Mesh part manager” ile hangi parçaya kaç mm mesh atayacağımı belirliyorum. Dilersek kritik bölgelere “local mesh size” komutu ile yüzey veya çizgi seçip iyileştirme yapabilirim.

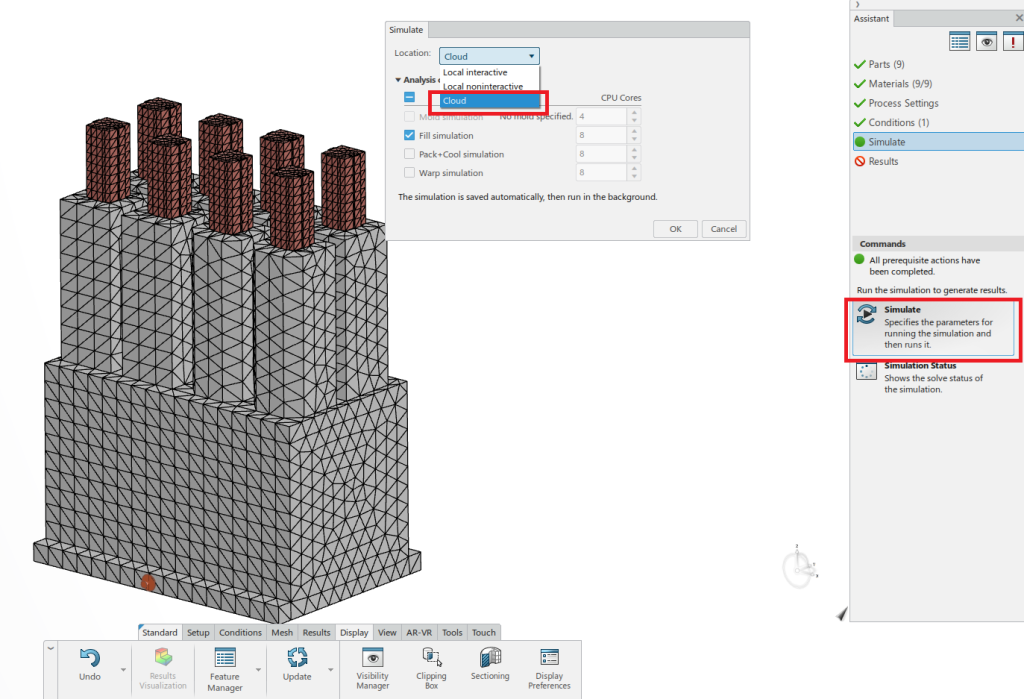

Tüm tanımlamalar yapıldı. Şimdi çözüm aşamasına geçebiliriz. Analizi lokal bilgisayarımızda çözdürebildiğimiz gibi bulutta çözüm seçeneği de mevcut. Analiz bulutta çözdürülürken, bilgisayarımızda diğer işlemlerimize devam edebiliriz.
Bu örnekte sadece dolumu simüle edeceğimiz için “Fill simulation” işaretliyorum. Eğer soğutma kanalları ve yolluklarımızı da katı model olarak eklersek, plastik enjesiyon sürecinin tamamını simüle edebiliriz. (dolum-ütüleme-soğutma-çarpılma).
Dolum sonuçlarını inceleyelim. Dolum analizinden sonra birçok sonucu görüntüleyebiliriz. Dolum süresi, dolum sonu sıcaklıkları, kaynak çizgileri, hava boşlukları vb…

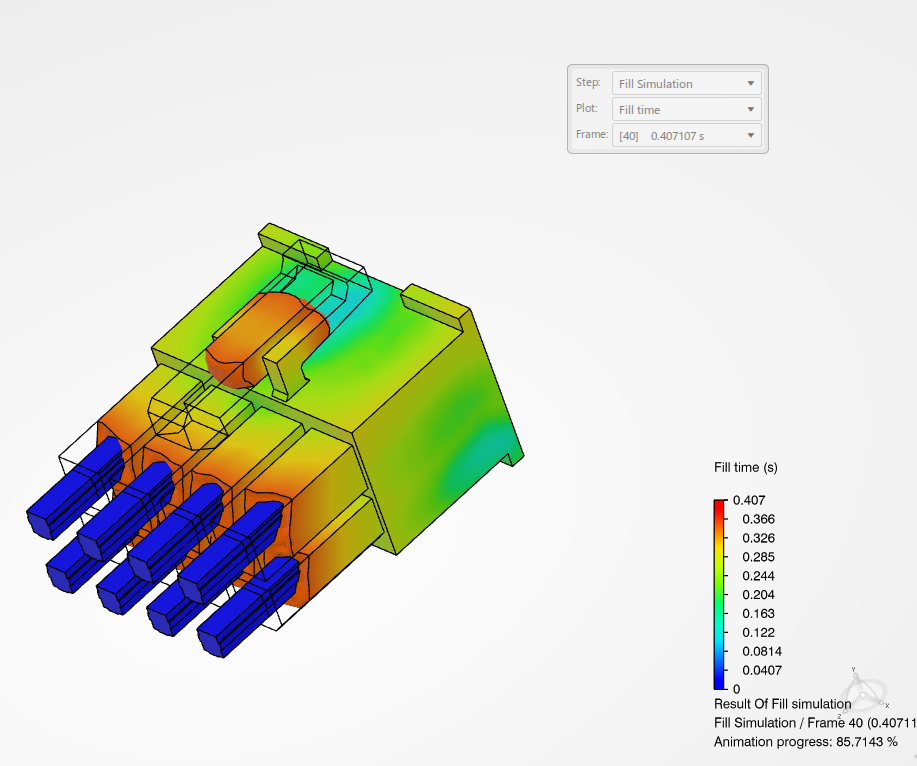

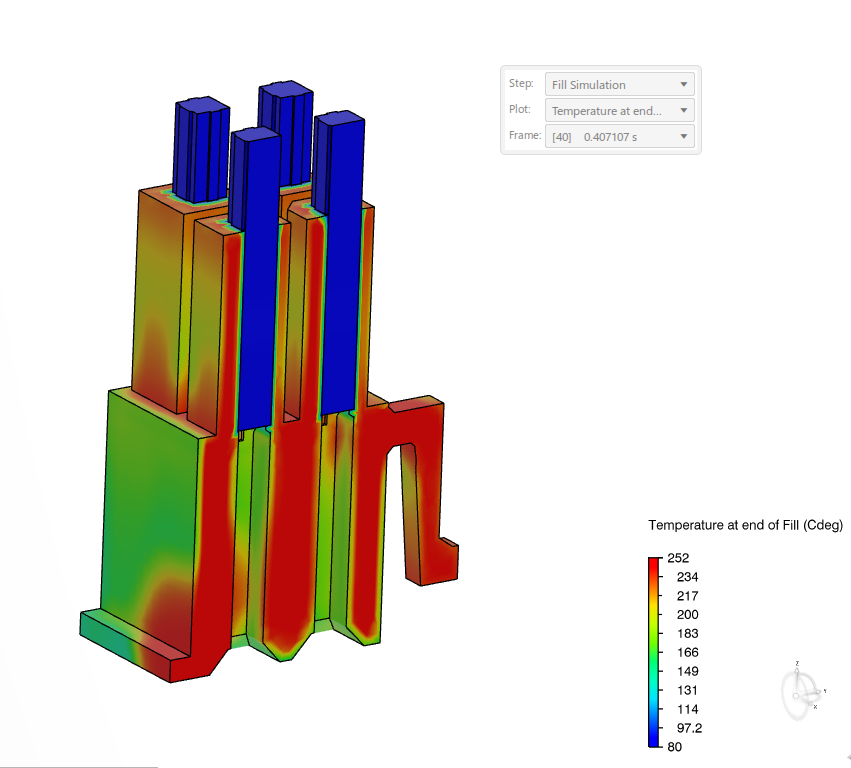

Burada dolum süresi ve dolum sıcaklıklarını görselleştirelim.
3DEXPERIENCE Plastic Injection Engineer rolü ile tüm enjeksiyon sürecinizi simüle edebilirsiniz. Plastik parçanızı üretmeden olası hataları önceden tespit edebilir ve yüksek kalıp maliyetlerini önleyebilirsiniz.
Hazırlayan: Elit Uyg. Müh. Hüseyin BAYRAM
