SOLIDWORKS CAM / CAMWorks – 3 Eksen Operasyonlar

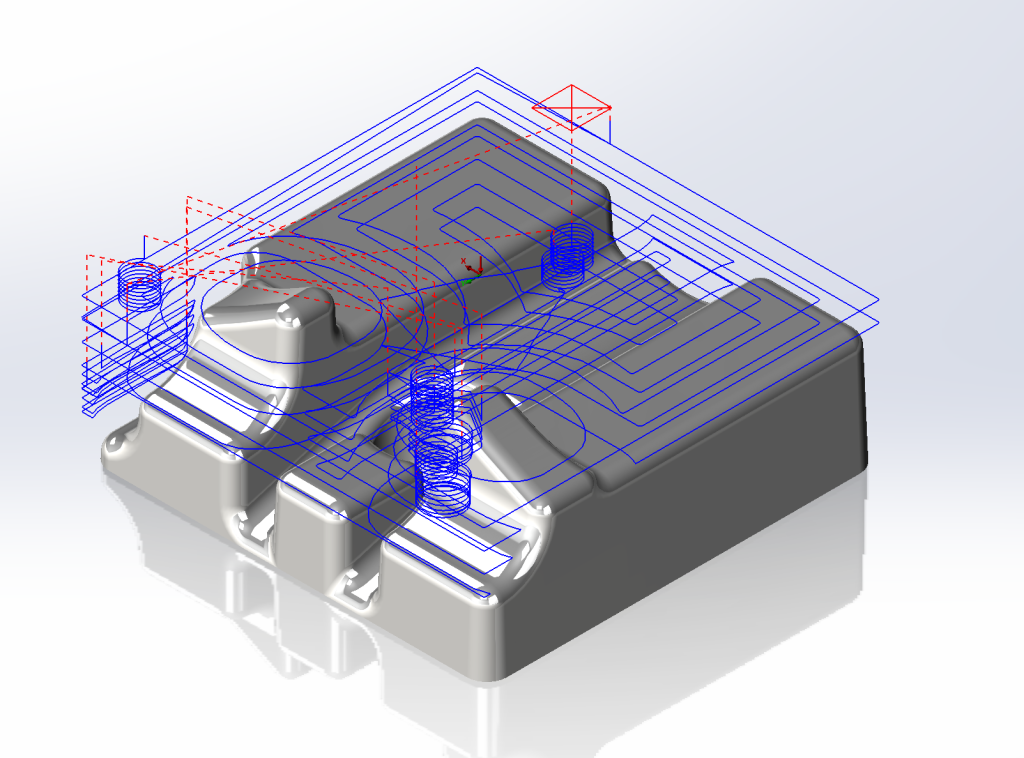

Kaba İşleme
3 Eksende kaba işleme operasyonudur. Sabit veya değişken kesme derinliği kullanarak işlenmemiş malzemeden, üretilecek parçanın geometrisine göre paralel kesim, cep boşaltma gibi operasyonlar yaparak parçayı finish işleme hazırlamak için talaş kaldırma operasyonu uygular.
Kullanılabilir Program : SOLIDWORKS CAM, CAMWorks

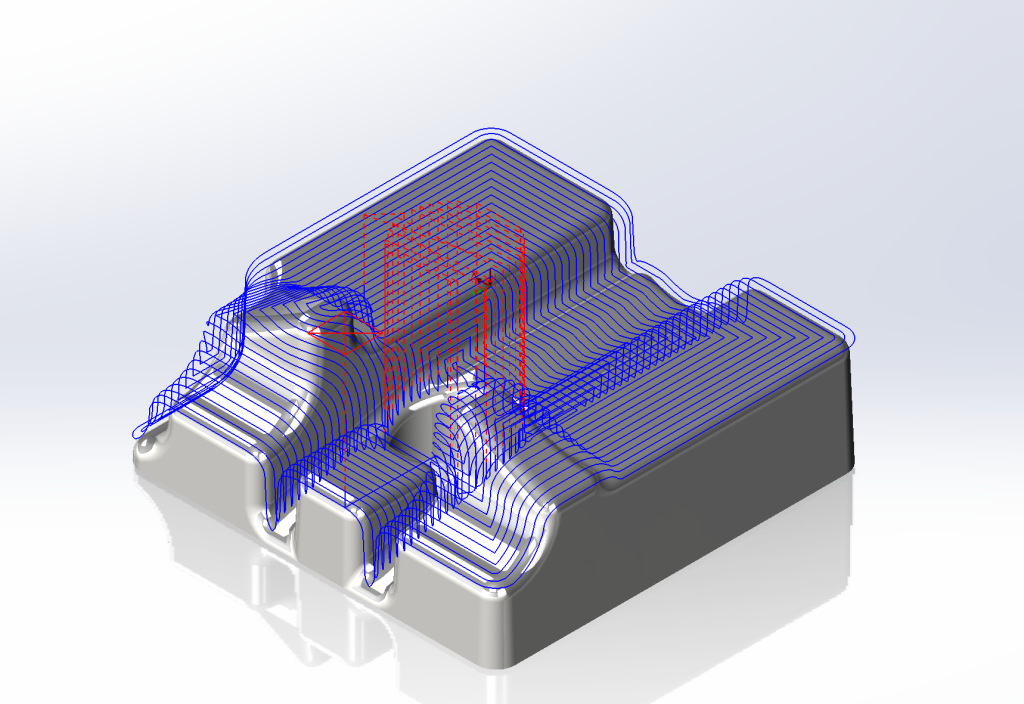

Z Adım
Z Adım operasyonu, yatay veya düzlemsel kesim yaparak talaş kaldıran bir finish operasyonudur. Modelin en tepe noktasından başlayarak modelin en alt noktasına doğru oluşan takım yolu ile talaş kaldırma işlemi gerçekleştirir.
Kullanılabilir Program : SOLIDWORKS CAM, CAMWorks

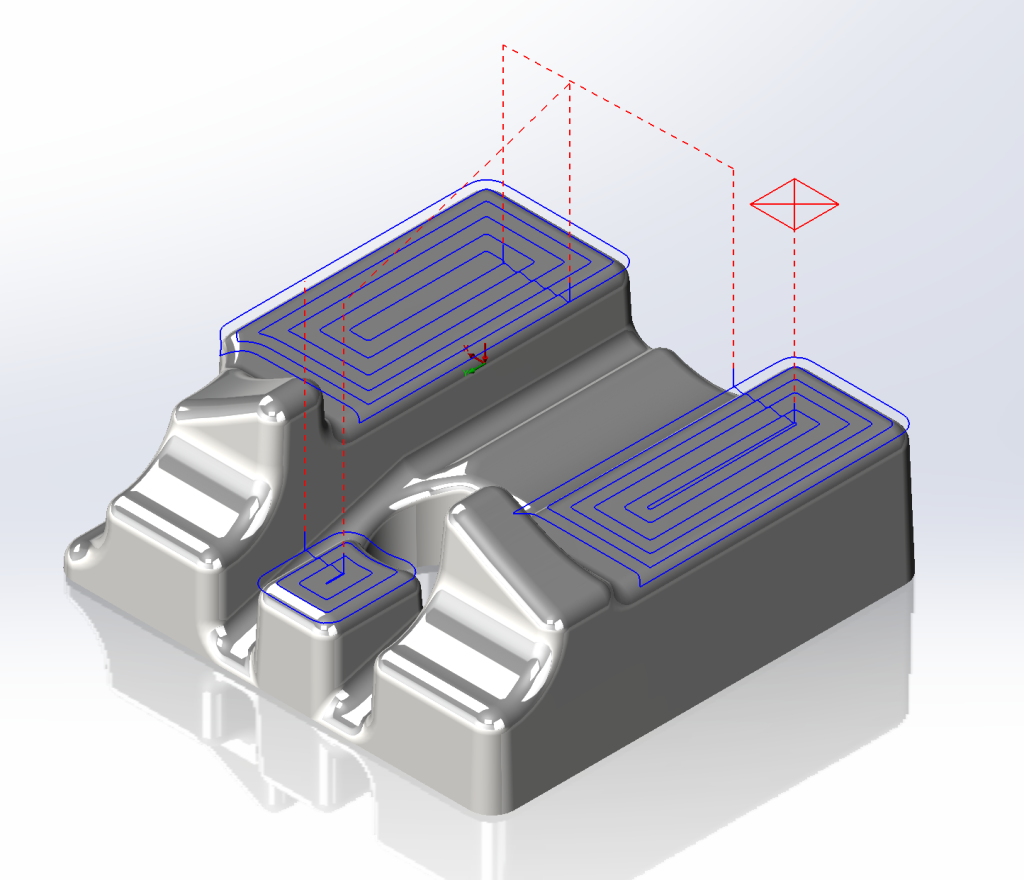

Düzlemsel Alan İşleme
Bu operasyon sadece X-Y eksenlerine paralel olan yüzeyleri işlemek için kullanılan bir finish operasyondur. Eğimli yüzeylerde takım yolu oluşturmaz. Sadece düz yüzeylerde takım yolu oluşturur. Değişken kesme derinliği kullanımına izin verir.
Kullanılabilir Program : SOLIDWORKS CAM, CAMWorks

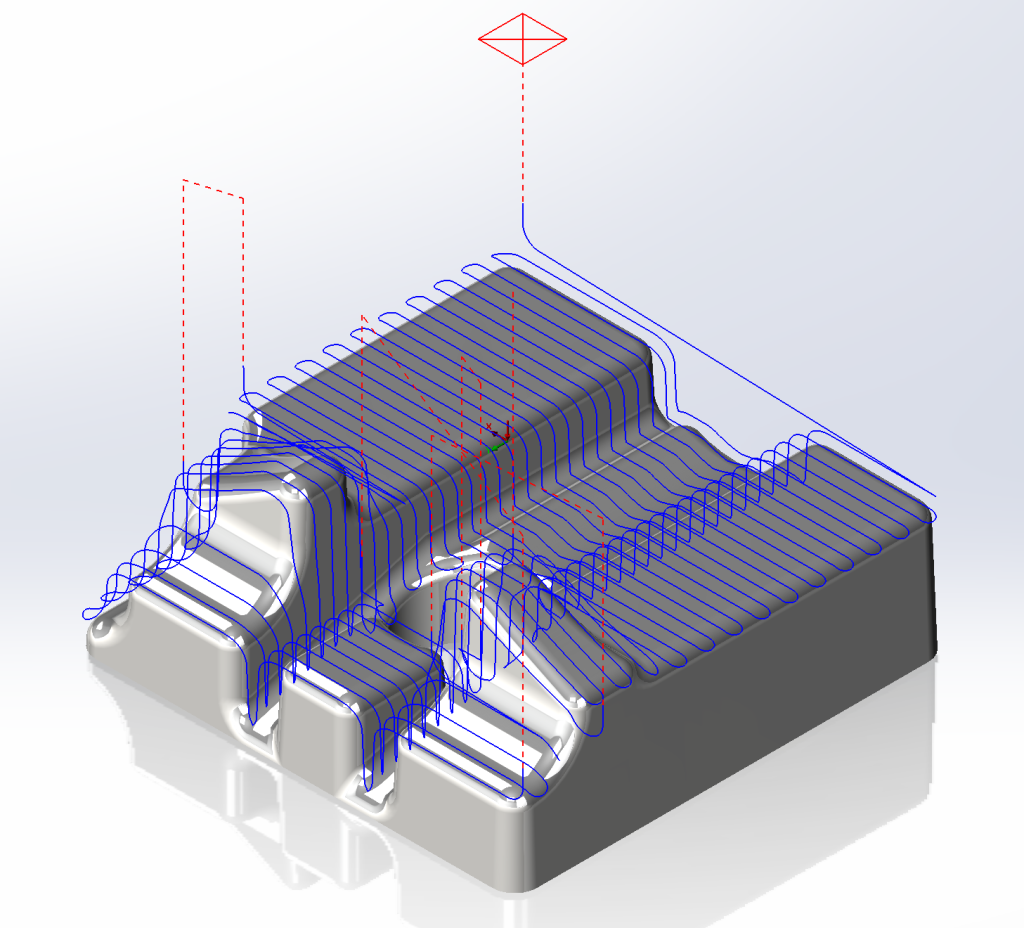

Paralel İşleme
Seçilen modele göre talaş kaldıran finish operasyonudur. Seçilen alanlarda veya tüm yüzeylerde ara-finish ve finish operasyonları için oldukça uygun bir operasyondur. İçerisinde dilim işleme, radyal işleme, sarmal işleme gibi yöntemleri bulundurur.
Kullanılabilir Program : CAMWorks
Sabit Paso Genişliği
Sabit Paso Genişliği operasyonu, kullanıcının tanımladığı yüzeye göre belirlenen paso genişliğini koruyarak talaş kaldırır. Bu operasyon unsur yüzeylerinin açısından bağımsız olarak belirlenen sabit paso genişliğine göre takım yolu oluşturur. Genellikle açılı yüzeylerde oluşturulan finish operasyonlar içerisinde en iyi takım yolunu bu operasyon gerçekleştirir.
Kullanılabilir Program : CAMWorks

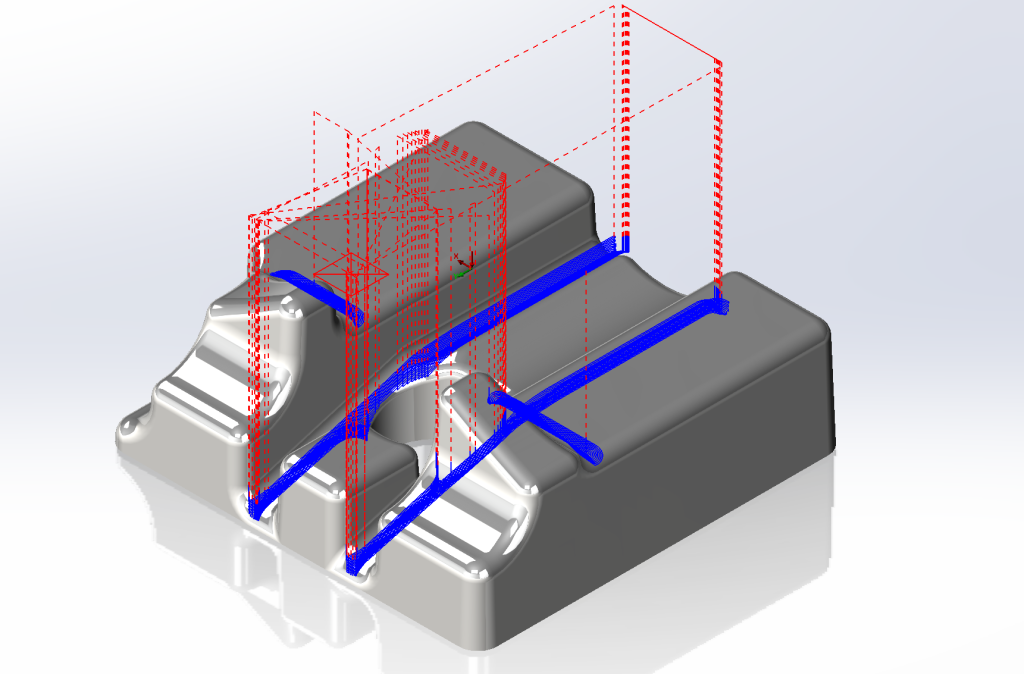

Radyus Temizleme
Radyus Temizleme operasyonu, işlenecek parça geometrisinde bulunan köşelerde kalan küçük radyüslere finish operasyonu yapmak için takım yolu oluşturur.
Kullanılabilir Program : CAMWorks
Eğrisel İzdüşüm
Bu operasyon, oluşturulan eğri unsurlarını parçanın seçilen yüzeylerine yansıtarak bu yollar boyunca takım yolu oluşturarak talaş kaldırılmasını sağlar.
Bu operasyon yüzey boyunca sabit kesme derinliği ile çalışır.
Kullanılabilir Program : CAMWorks
Çok Eksenli Frezeleme
Bu operasyon, 4 ve 5 eksenli simultane işlemeler için kullanılır. İhtiyaca göre 3 eksen gibi çalıştırılabilir ve kullanımı açısından paralel işleme operasyonuna benzer çalışır. Çok eksenli frezeleme, karmaşık geometrilerde 3 eksenli operasyonlara göre daha gelişmiş kaba ve finish operasyon seçeneklerine sahiptir.
Kullanılabilir Program : CAMWorks (Undercutting Modülü)
Hazırlayan: Uyg. Mühendisi Furkan Yıldız
