SOLIDWORKS Çok Gövdeli Sac Levhanın Düz Çoğaltmalı Teknik Resmi

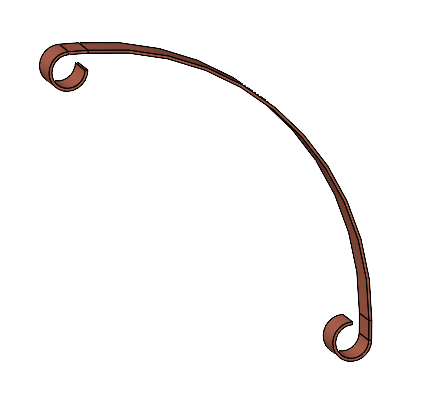

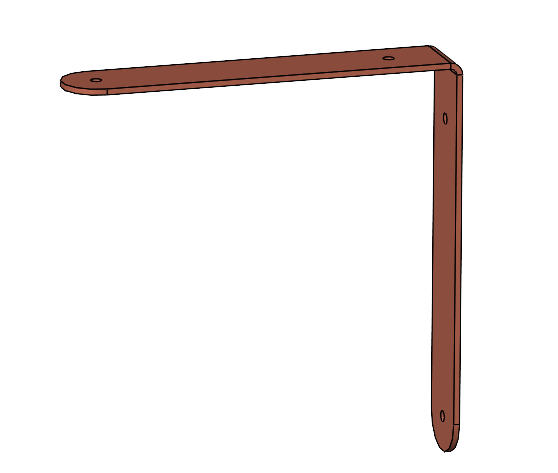

Çok gövdeli parça tasarımı, SOLIDWORKS’te kullanılan yaygın bir durumdur. Ara adım olarak karmaşık parça geometrisi oluşturmamızı sağlar veya bir parça dosyasında farklı bileşenleri farklı gövdeler olarak tasarlamamıza izin vererek bir montaja benzer şekilde kullanabiliriz. Bu, tüm katı gövde geometrileri ve sac levha tasarımları için de geçerlidir.
Sac levha tasarımlarında birden fazla gövdeniz olduğunda SOLIDWORKS, FeatureManager Tasarım Ağacında ayrı düz çoğaltmalar ve kesim listeleri oluşturur.

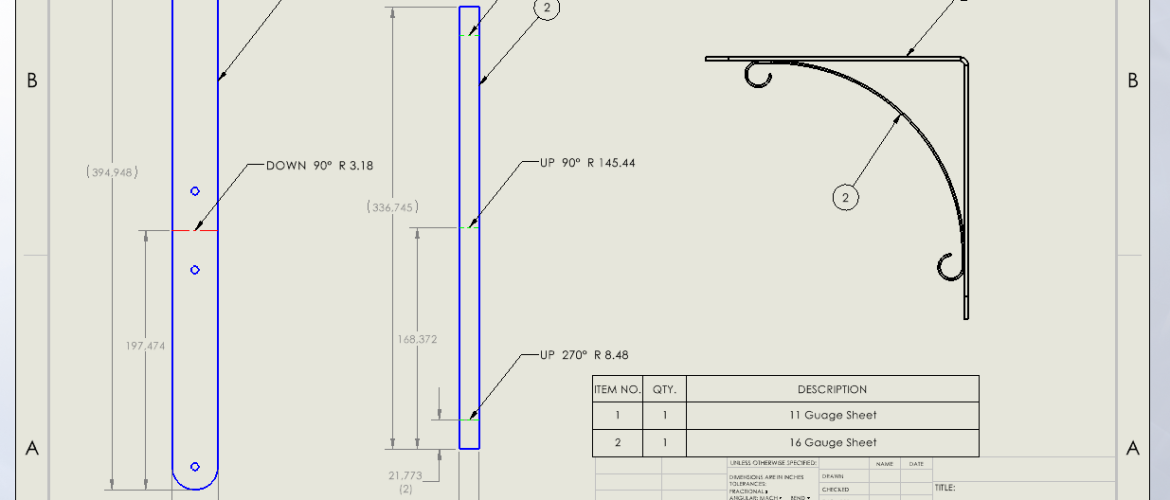

Ancak, bir 2B teknik resim oluşturmak istediğinizde, çok gövdeli bir sac levha parçanız varsa, teknik resme bir model görünümü eklerken varsayılan olarak düz bir çoğaltma görünümü görmezsiniz.
Belirli bir sac levha gövdesi için düz çoğaltmayı göstermek için aşağıdakileri yapmanız gerekir:
-Çiziminizde, “teknik resim sekmesinde” şunları seçin:

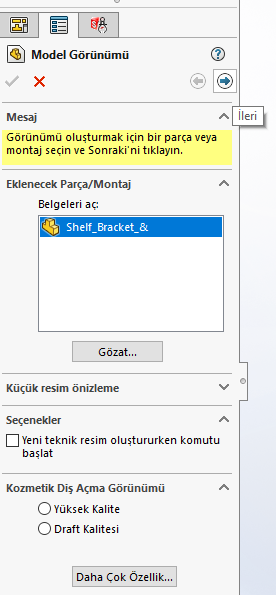

-Dosyanızı seçin ve “Propertymanager” sekmesinin üst kısmındaki “ileri” okuna tıklayın.
-“Gövdeleri Seç”i seçin.

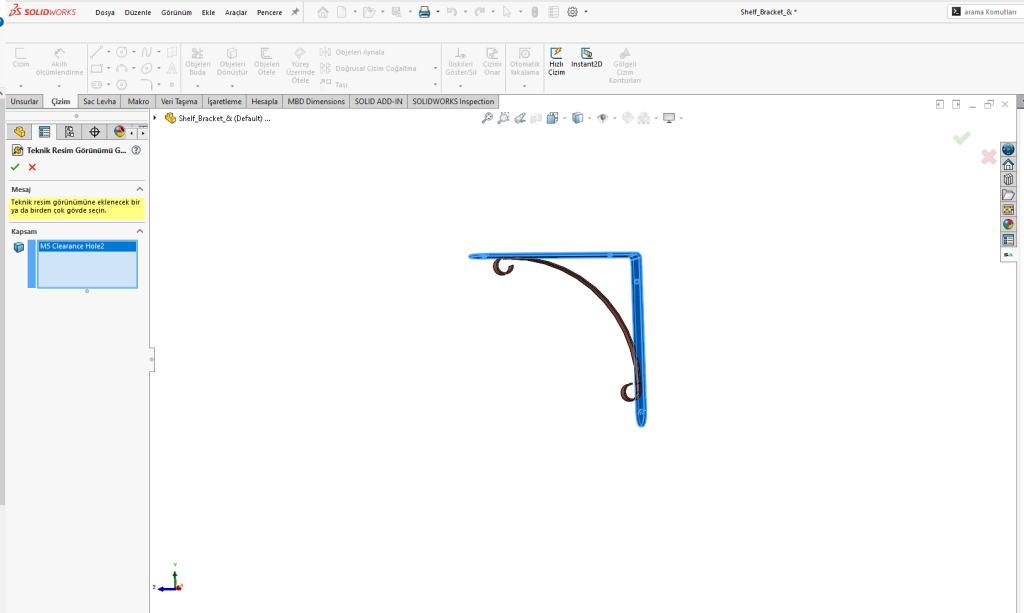

Bu sizi parça dosyasına geri götürecektir. Oradan, odaklanmak istediğiniz tek bir sac levha gövdesi seçin. Üst gövdeyi seçtim.

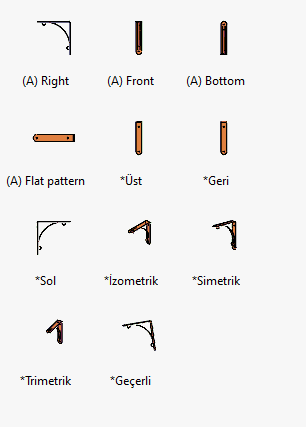

Yeşil onay işaretine tıkladığınızda, sizi çizime geri götürecek ve artık seçim yapabileceğiniz bir “düz çoğaltma” seçeneğiniz olduğunu göreceksiniz.

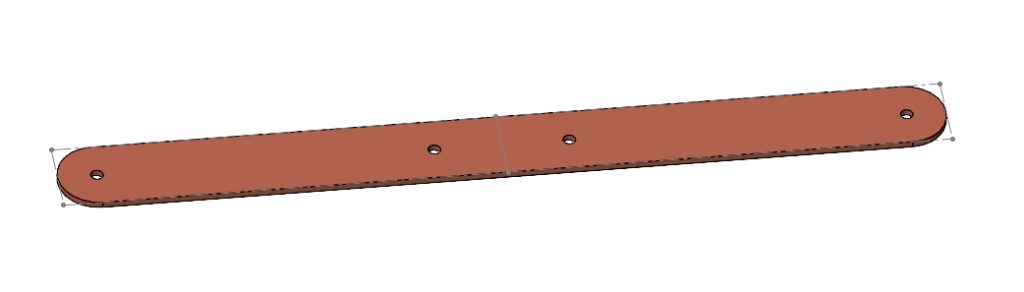

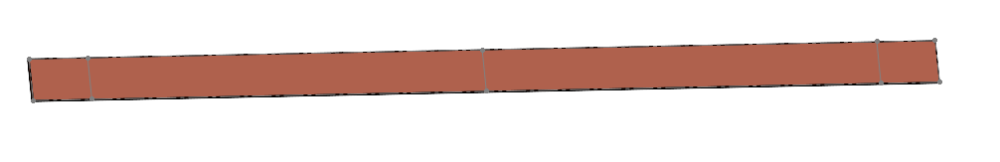

Tek yapmanız gereken görünümü çiziminize yerleştirmek. Diğer sac levha gövdeler için aynı işlemi tekrarlayın.
Hazırlayan: Uyg. Müh. Furkan KARASU
