SOLIDWORKS COMPOSER Etkin Noktalar(Hotspot)
SOLIDWORKS Composer içerisinde “Etkin Noktalar” seçeneğini kullanarak geometri ve iş birliği aktörlerine çeşitli bağlantılar ekleyebilirsiniz.
Bu bağlantılar; “Var olan bir görünüme bağlantı, web sayfasına gitme, dosya aç” seçenekleridir.
Peki bu bağlantıları nasıl gerçekleştireceğiz?

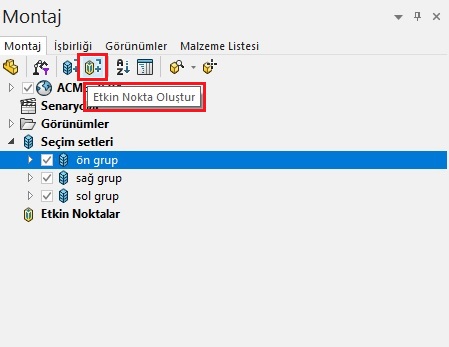

İlk olarak modelimizi SOLIDWORKS Composer içerisinde açalım. Sol kısımda bulunan araç çubuğunda “Etkin Nokta Oluştur” seçeneğini görüntüleyebilirsiniz. Çalışma alanından bir aktör seçili olmadığında bu seçenek pasif bir şekilde görüntülenecektir.
Daha öncesinde oluşturulan seçim setlerinde “ön grup” seçeneğini seçerek bir “Etkin Nokta” oluşturalım.

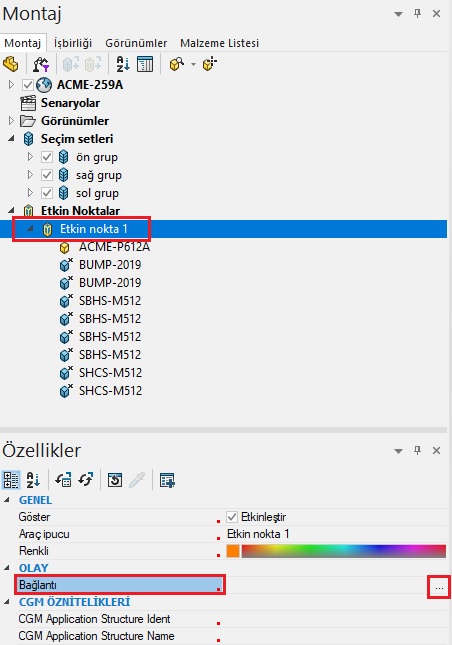

Varsayılan olarak bu etkin noktanın ismi “Etkin nokta 1” olarak gelecektir. İhtiyaç halinde klavyeden “F2” tuşuna basarak yeniden adlandırma yapabiliriz.
Bağlantıyı ayarlamak için “Özellikler” içerisinde bulunan “OLAY” sekmesinde “Bağlantı” seçeneği bulunmaktadır. Buradan sağ kısımda bulunan üç noktaya tıklayalım.

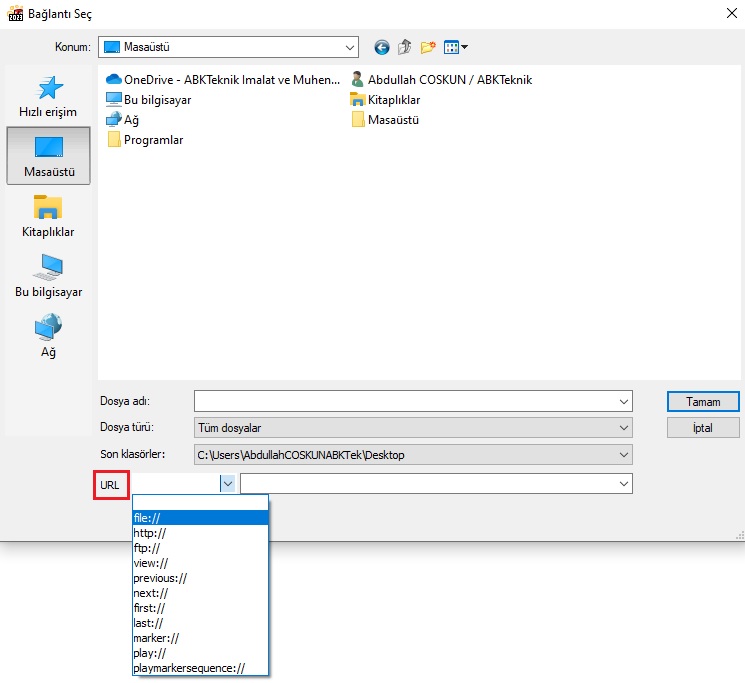

Açılan pencereni alt kısımda “URL” seçeneği bulunmaktadır. Buradan “file://” bağlantısı var olan bir dosyayı açmak için, “view://” bağlantısı Composer içerisinde bulunan bir görünüme gitmek için, “http://” bağlantısı ise var olan bir web sitesini açmak için kullanılmaktadır.
NOT: Bu değerleri isterseniz “Resim 2” içerisinde belirtilen “Özellikler” içerisinde bulunan “OLAY” sekmesine manuel olarak da yazabilirsiniz.

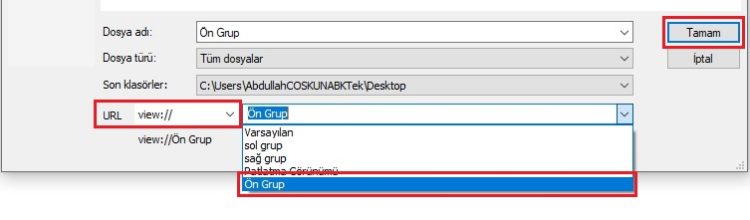

İlk olarak “view://” bağlantısını seçelim. Ardından sağ kısımdan Composer içerisinde oluşturulan görünümleri görüntüleyebilirsiniz. Buradan “Ön Grup” görünümünü seçelim ve “Tamam” diyerek açılan pencereyi kapatalım.

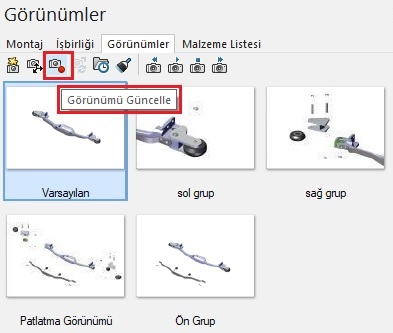

Composer içerisinde ilgili görünümü seçerek güncelle diyelim. Etkin nokta bağlantısını tamamlamış olduk.
Bu bağlantıyı nasıl çalıştıracağımızı kontrol edelim.

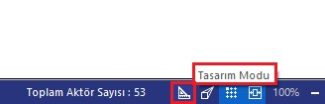

Çalışma alanın sağ alt kısmında “Tasarım Modu” seçeneği bulunmaktadır. Bu seçeneği pasif hale getirelim.

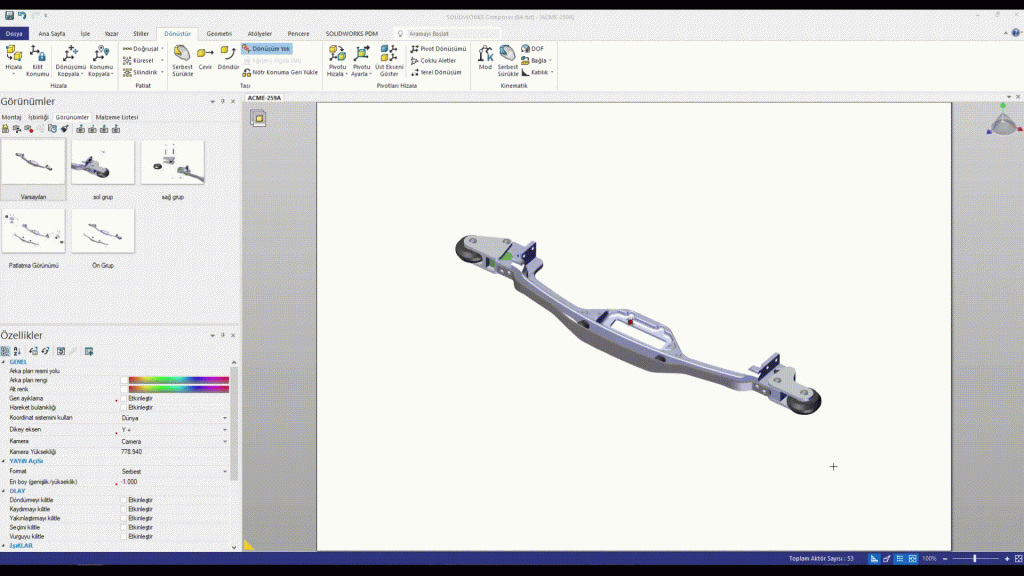

Çalışma alanından “Etkin Nokta” bağlantısı verilmiş bir geometrik aktör seçtiğimizde “Ön Grup” görünümü aktif hale gelecektir.
Hazırlayan: Elit Uyg. Müh. Abdullah Coşkun
