SOLIDWORKS COMPOSER GÖRÜNÜMLERİ TOPLU OLARAK KAYDETME
SOLIDWORKS COMPOSER ile teknik dokümantasyon için gerekli olan görselleri elde etmeniz mümkündür.
Bu teknik dokümantasyon resimler ihtiyaç halinde birden fazla görünümle ifade edilebilir. Oluşturulan bu görselleri tek tek kaydetmek zaman kaybına sebebiyet verecektir. SOLIDWORKS COMPOSER içerisinde bulunan görünümleri toplu olarak kaydetme seçeneğiyle bu işlemleri hızlı bir şekilde gerçekleştirebilirsiniz.

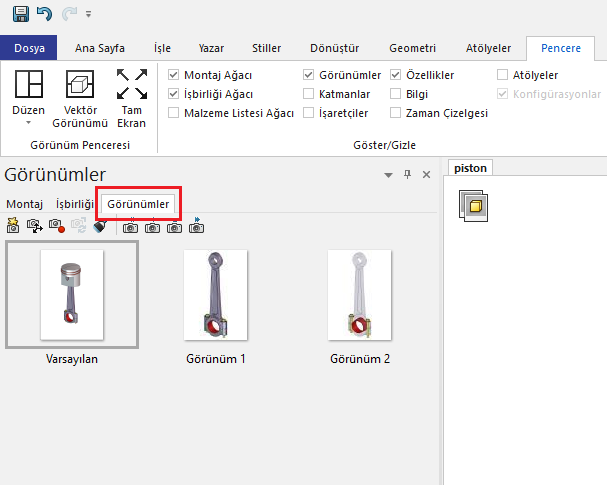

Composer içerisinde projeyi açtığımızda sol kısımda bulunan “Görünümler” sekmesine tıkladığımızda oluşturulan görselleri görebilirsiniz.

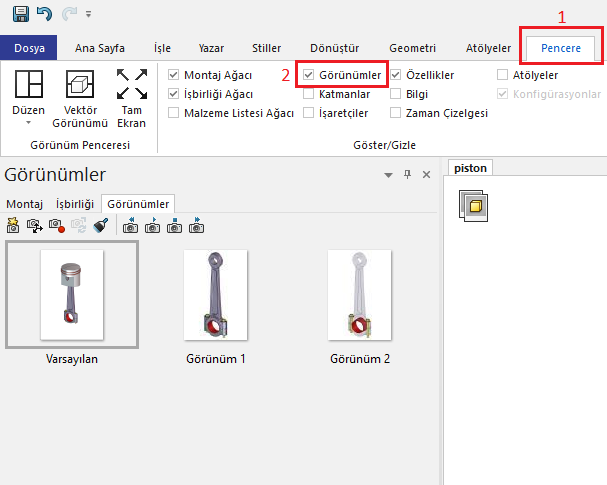

“Görünümler” sekmesi sol kısımda görünmüyorsa, üst kısımda bulunan “Pencere” sekmesine tıklayarak buradan “Görünümler” seçeneğini seçmeniz gerekmektedir.

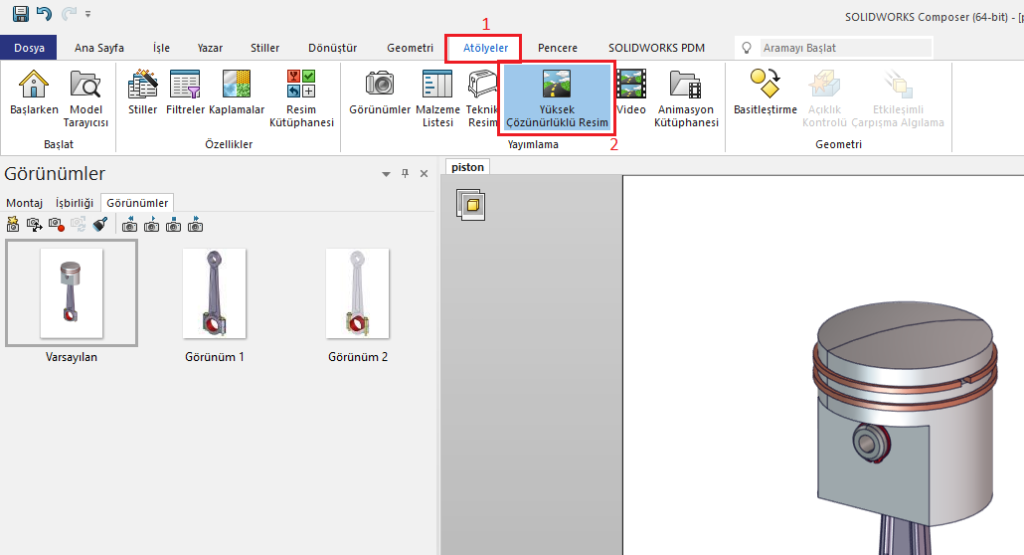

Composer içerisinden resim dosyası formatında çıktı almak için “Yüksek Çözünürlüklü Resim” seçeneği kullanılmaktadır. Üst kısımda bulunan “Atölyeler” sekmesi içerisinden “Yüksek Çözünürlüklü Resim” seçeneğine erişebilirsiniz. Fare sol tıklama tuşu ile komutu aktif hale getirelim.

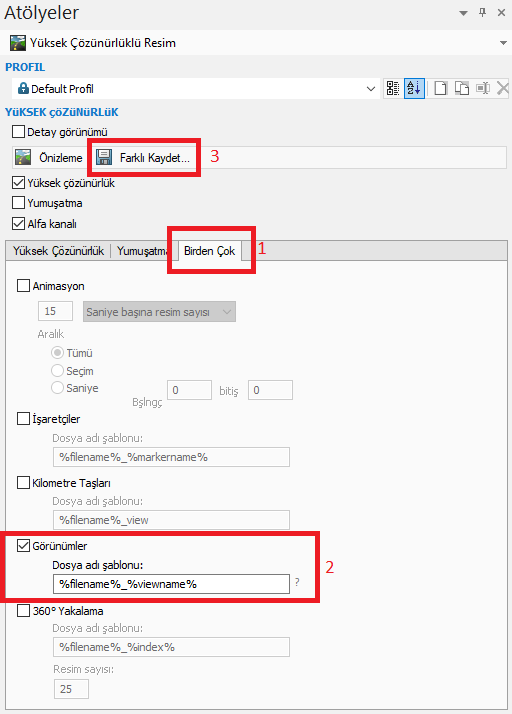

Sağ tarafta açılan pencereden “Birden Çok” seçeneğine tıklayarak “Görünümler”i aktif hale getirelim. Daha sonrasında “Farlı Kaydet” seçeneğine tıklayalım.

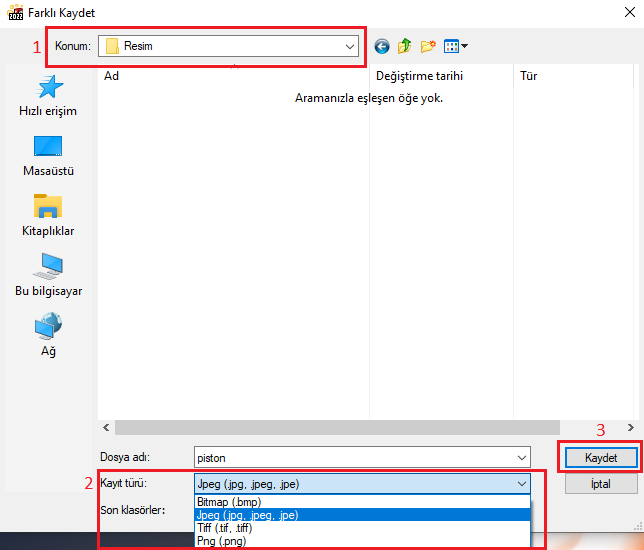

Açılan pencereden dosyanın nereye kaydedileceğini ve formatını seçtikten sonra “Kaydet” seçeneğine tıklayalım.

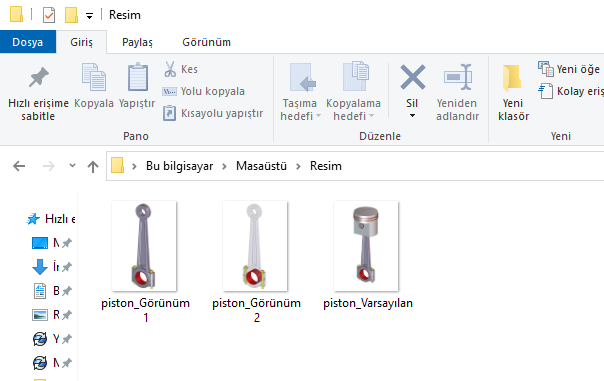

İlgili konuma gittiğimizde görünümlerin resim dosyası olarak kaydedildiğini görüntüleyebiliriz.
