SOLIDWORKS COMPOSER İçerisine Aktarılan Bileşenlerin Eksik Gelmesinin Sebebi Nedir?

SOLIDWORKS Composer içerisine montaj dosyalarını aktardığımızda bileşenlerin isimleri montaj sekmesinde görünmesine rağmen çalışma alanında görüntüleyemiyoruz.

Yaşanan bu sorunun sebeplerini inceleyelim:

1 – “Büyük Montaj Modu” Seçeneğinin Aktif Olması:

SOLIDWORKS COMPOSER içerisine SOLIDWORKS CAD programında tasarlanmış bir montaj dosyasını açmaya çalıştığımızda, montaj dosyası ilk olarak SOLIDWORKS CAD içerisinde açılır ve SOLIDWORKS COMPOSER programına aktarılır. Bundan dolayı SOLIDWORKS CAD programı içerisindeki sistem ayarları aktarım esnasında önem arz etmektedir.

Genellikle SOLIDWORKS CAD programı içerisinde adetli montajlarımızı görüntülerken bilgisayarın hızına göre performansı optimize edebilmek adına “Büyük Montaj Modu” seçeneğini kullanmaktayız.

Bu seçenek montaj içerisinde bulunan parçaları “Hafif Bileşen (Unsur ağacında bulunan detayları gizler)” olarak yüklemekte ve performans iyileştirmesini sağlamaktadır.

Bu seçenek aktifken SOLIDWORKS COMPOSER içerisine dosya aktarımı yaptığımızda bileşenler eksik gelmektedir. Bundan dolayı bu seçeneği pasif hale getirmemiz gerekmektedir.

Büyük montaj modunun sistem seçeneklerinden nasıl kapatılacağını inceleyelim:

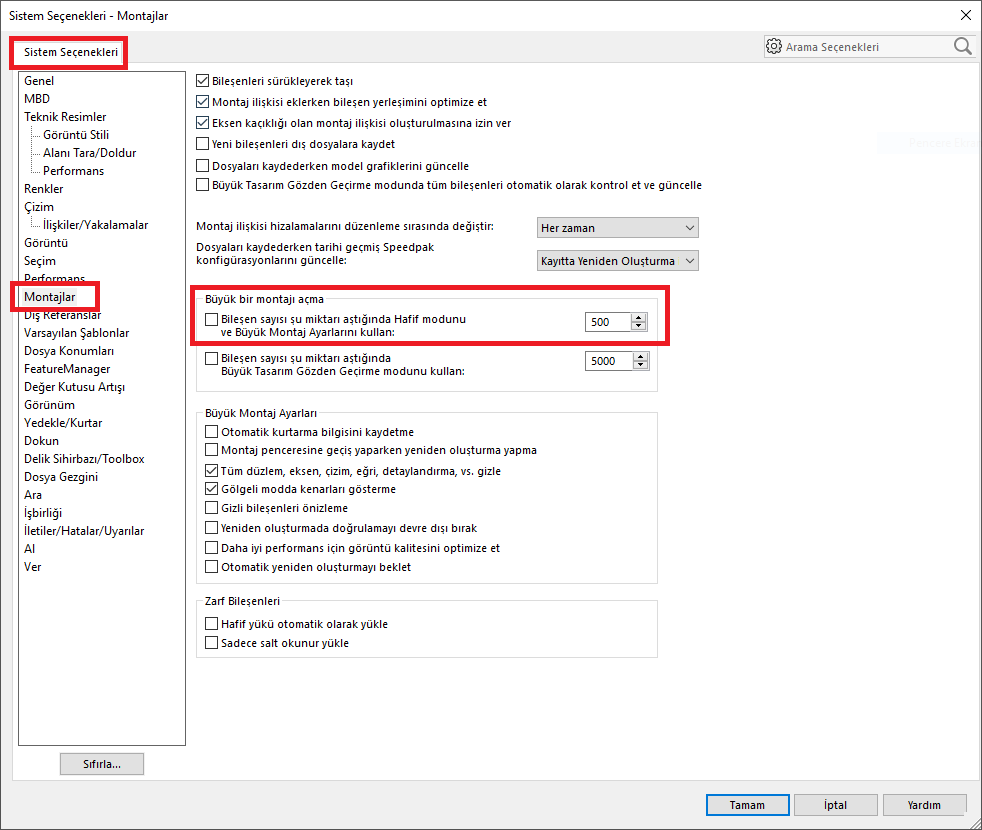

• “Sistem Seçenekleri – Montajlar – Büyük Bir Montajı Açma” içerisinden “Büyük Montaj Modu”nu kapatabilirsiniz.

Büyük montaj modunu kapatarak açtığımız montaj içerisindeki parçaların “Hafif Bileşen” olarak yüklenmesini engelleyerek “Çözümlenmiş ” olarak açılmasını sağlamış olduk.

2 – “Bileşenleri Otomatik Olarak Hafif Yükle” Seçeneğinin Aktif Olması:

Büyük montaj modu kapalı olduğunda montajı ilk açtığımızda bileşenler “Çözümlenmiş” olarak gelecektir. Bunun yanı sıra montaj içerisine yeni eklenen bileşenlerinde “Çözümlenmiş” olarak gelmesi gerekmektedir.

Bundan dolayı montaj ayarlarından “Bileşenleri Otomatik Olarak Hafif Yükle” seçeneğinin pasif durumda olması gerekmektedir.

Bu seçenek kapalı olmazsa yeni eklenen bileşenler “Hafif Bileşen ” olarak gelecektir.

“Bileşenleri Otomatik Olarak Hafif Yükle” seçeneğinin sistem seçeneklerinden nasıl kapatılacağını inceleyelim:

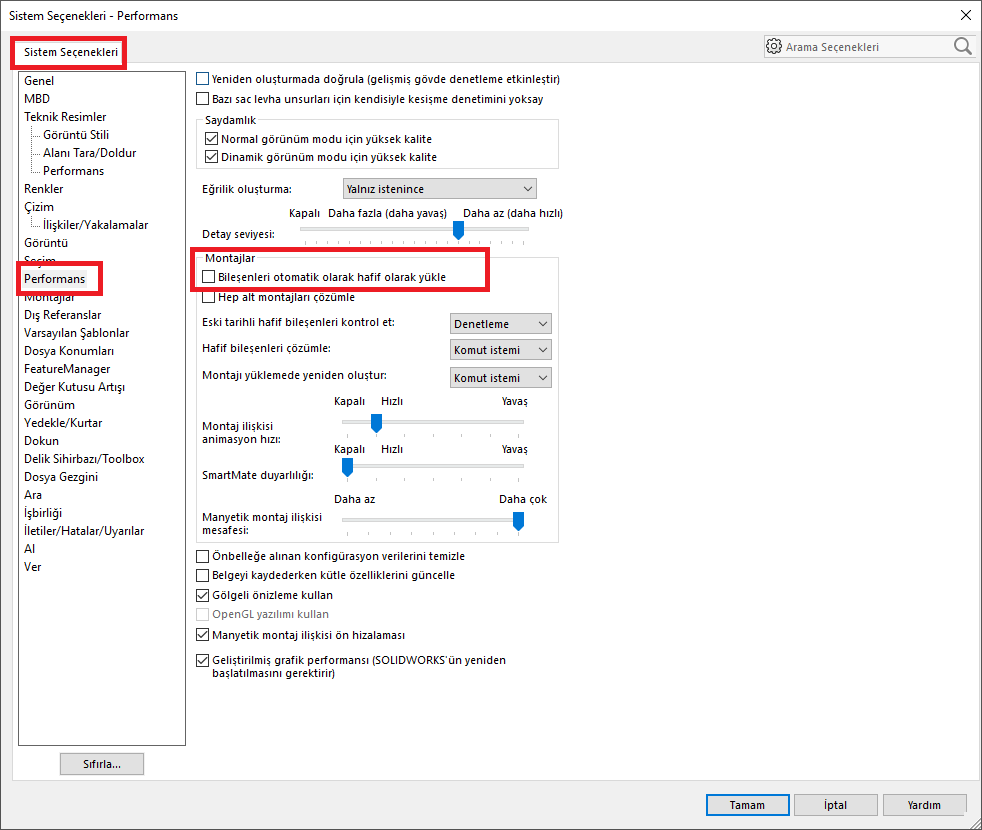

• “Sistem Seçenekleri – Performans – Montajlar” içerisinden “Bileşenleri Otomatik Olarak Hafif Yükle” seçeneğini kapatabilirsiniz.

3 – “Serbest Yüzleri Al” Seçeneğinin Aktif Olmaması:

Yukarıda aktarılan her iki seçenekle ilgili gerekli düzenlemeleri yapmamıza rağmen SOLIDWORKS COMPOSER içerisine aktarılan montaj bileşenleri hala eksik olarak geliyor olabilir. Bunun sebebi aktarılan geometrilerin “katı gövde” yerine “yüzey gövdelerinden” oluşmasıdır.

Montaj veya parça dosyalarını SOLIDWORKS COMPOSER içerisine aktarırken “Serbest Yüzleri Al” seçeneğinin aktif olması gerekmektedir. Bu seçeneği aktif hale getirmezsek sadece “katı gövde” olan geometriler SOLIDWORKS COMPOSER içerisine aktarılacak, “yüzey gövdeleri” çalışma alanında görüntülenemeyecektir.

• “Serbest Yüzleri Al” seçeneğinin nasıl aktif hale getirileceğini inceleyelim:

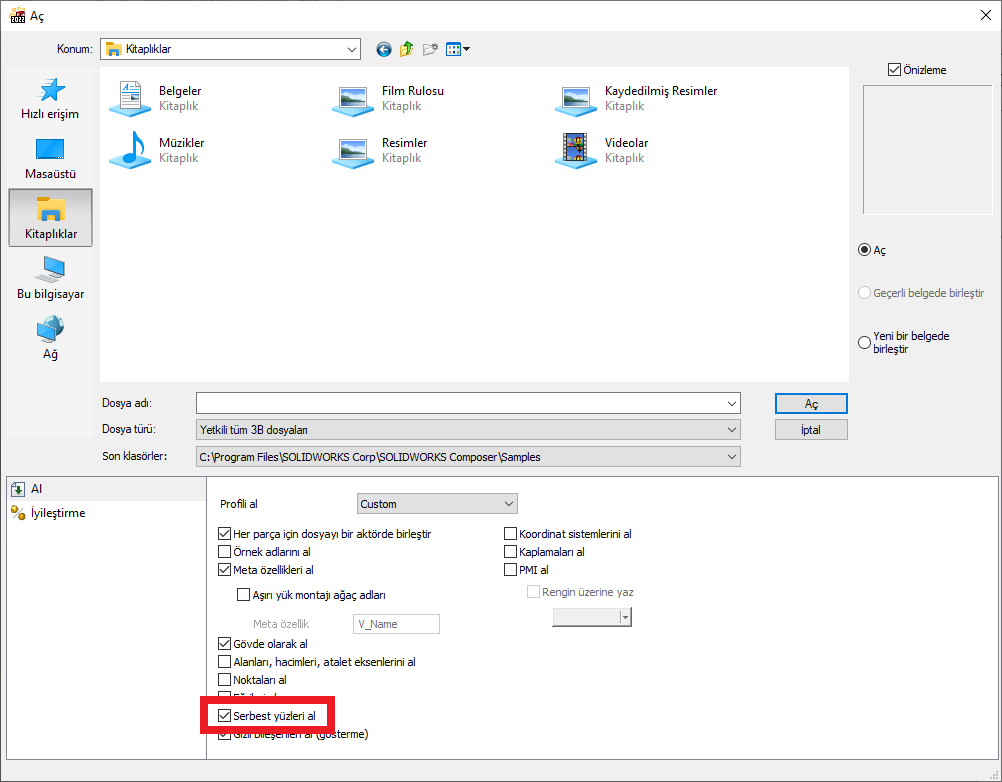

SOLIDWORKS COMPOSER içerisinde sol üst kısımdan “Dosya – Aç” seçeneğine tıkladıktan sonra açılan pencerenin alt kısımdan “Serbest Yüzleri Al” seçeneğini aktif hale getirebiliriz.

Üç adımda tarif edilen seçenekler ile ilgili gerekli düzenlemeleri yaptıktan sonra modelinizi SOLIDWORKS Composer içerisine düzgün bir şekilde aktarabilirsiniz.

Hazırlayan: Elit Uyg. Müh. Abdullah Coşkun
