SOLIDWORKS Electrical Content Portal

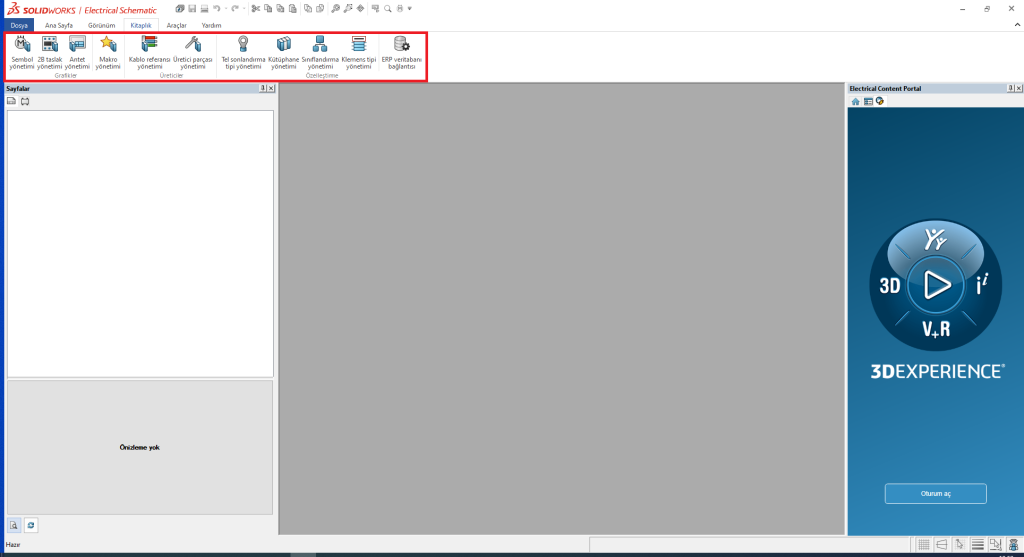

SOLIDWORKS Electrical programı kurulduğunda, içerisinde varsayılan kütüphaneyle birlikte gelir. Bu kütüphane, çeşitli üretici firmalarla birlikte semboller, tedarikçiler, 2 boyutlu kabin taslakları, makrolar, kablolar gibi çeşitli içerikleri içerir.
Projelerimizde kullandığımız ürünlerin, üretici firmalarının ve sembollerin tamamının kütüphanemizde bulunması her zaman mümkün olmayabilir. Bu nedenle, Dassault Systemes SOLIDWORKS tarafından Electrical Content Portal adında bir çözüm geliştirilmiştir. Bu portal, eksik olan bileşenlerin ve sembollerin kolayca bulunmasını ve projelerinizde kullanmanızı sağlayacak kapsamlı bir veritabanını içerir. Bu sayede, tasarımlarınızı daha hızlı ve verimli bir şekilde tamamlayabilirsiniz.
Katalog
Elektrik içerik portalı, günlük olarak üretici firmalarla anlaşarak kendisini günceller ve bu firmalardan gelen içerikleri yükler. Bu içeriklere, Electrical’ın kullandığı TEWZIP formatında erişilebilir.

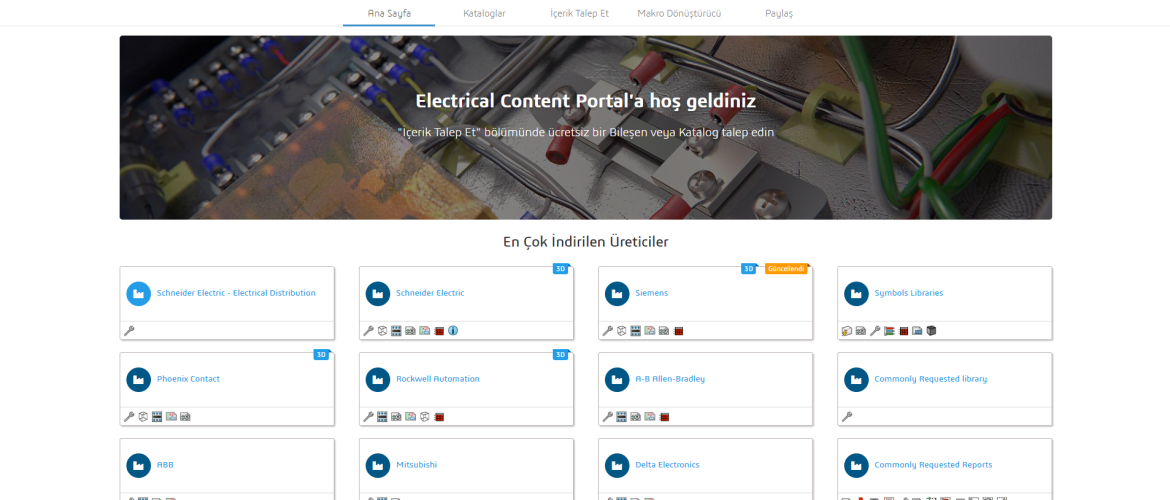

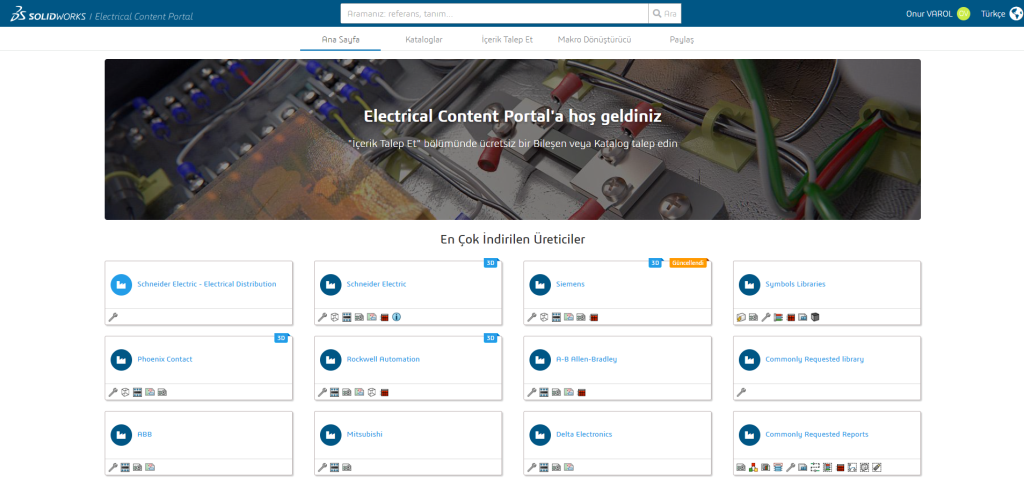

Electrical içerik portalına https://electrical-contentportal.solidworks.com adresinden erişebilirsiniz. Bu portala, e-posta adresiniz ve şifrenizle kaydolabilir ve herhangi bir ücret ödemeden faydalanabilirsiniz. Üstelik, Electrical içerik portalı Türkçe dil desteğine de sahiptir.

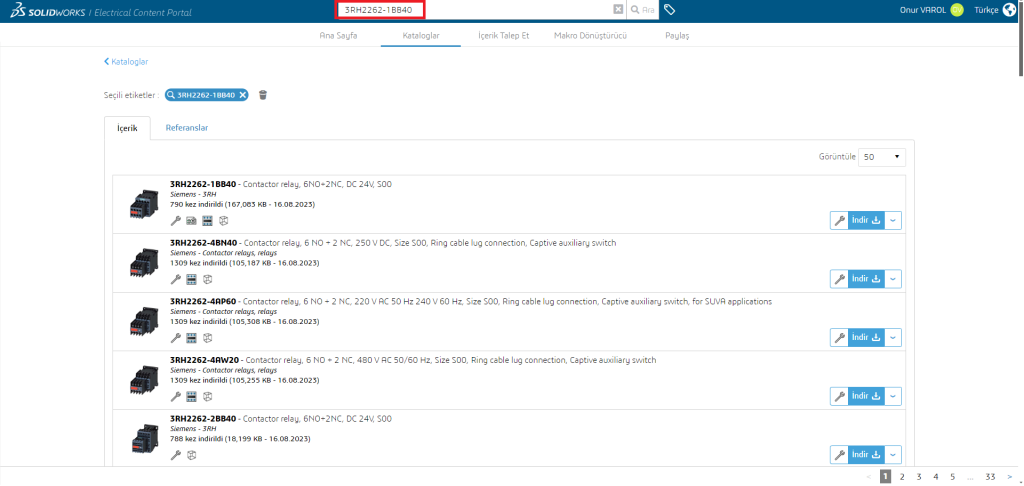

Burada istediğiniz ürünü veya üreticiyi aratarak içeriğe ulaşabilirsiniz. Örneğin, aşağıdaki görselde Siemens 3RH2262-1BB40 PLC ürünü aranarak içeriğe ulaşılmıştır.

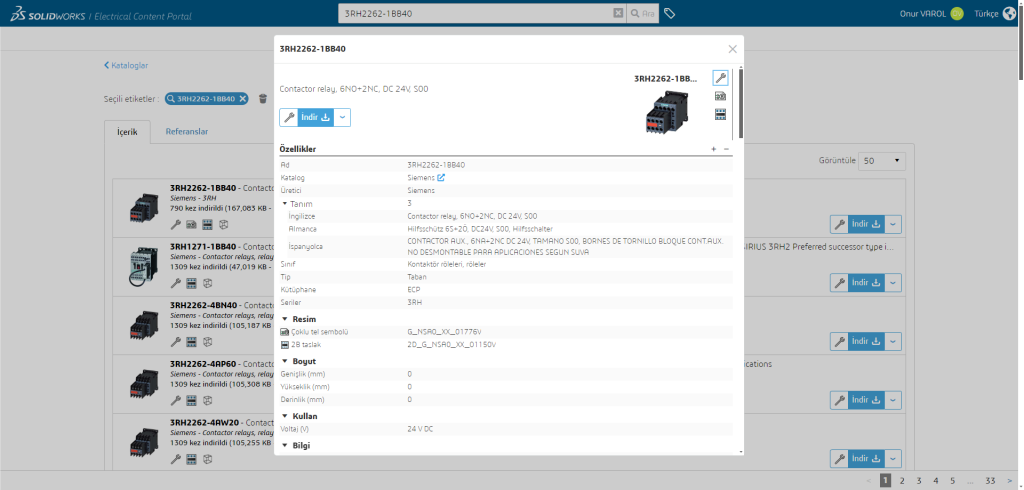

İçeriği görmek için lütfen ilgili parçaya tıklıyabilirsiniz, bu sayede ürün veya üretici hakkında bilgileri detaylı olarak bulabilirsiniz.

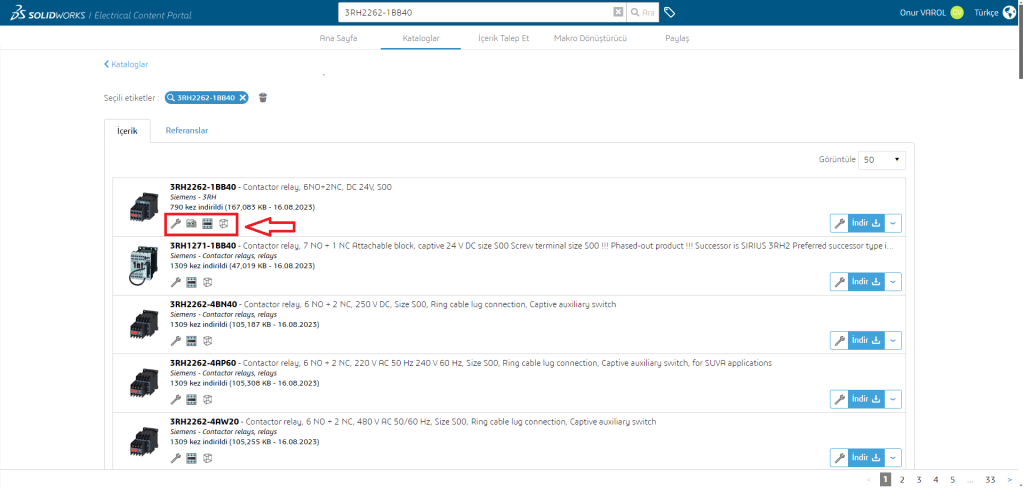

İçerikler altında bulunan semboller, ilgili içeriğin hangi kategorilerde ürünler barındırdığını belirtir. Bu sembollerin ne anlama geldiğini açıklamak için, lütfen aşağıdaki Electrical Content Portal Kataloglar görseline bakınız. Örneğin, Anahtar sembolü, üretici firma bilgilerini ve devre özelliklerini ifade eder. Bu sembol içeriğin üretici parça bilgileri ve devre özelliklerini içerdiğini gösterir. Bu şekilde, sembollerin anlamlarını öğrenerek ilgili içeriklerde hangi tür ürünlerin bulunduğunu kolayca anlayabilirsiniz.
Makro Dönüştürücü

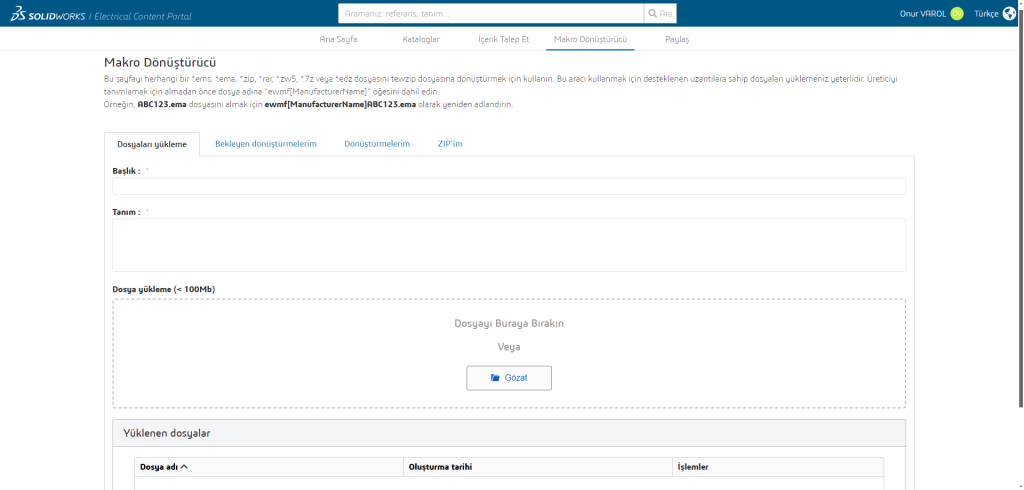

Bu portal içerisinde yer alan Makro Dönüştürücü kullanarak “*.ems, *.ema, *.zip, *.rar, *.zw5, *.7z, *.edz” uzantılı dosyaları tewzip dosyasına dönüştürebilirsiniz.
İçerik Talep Et

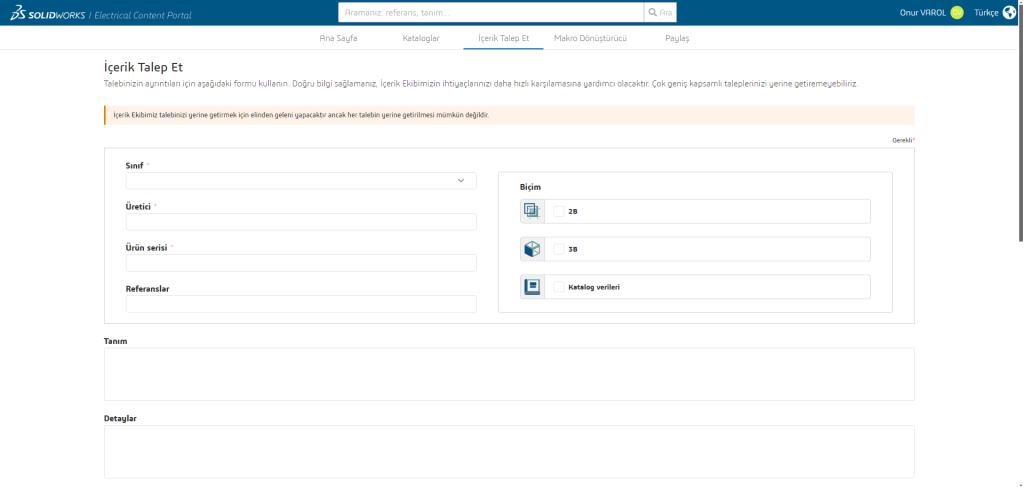

Eğer ihtiyacınız olan içerik Electrical Content Portal’da bulunmuyorsa, Dassault Systemes SOLIDWORKS’e bir içerik talebi oluşturabilirsiniz. Bu talebi oluşturmak için arayüzü kullanmanız yeterlidir.
Paylaş

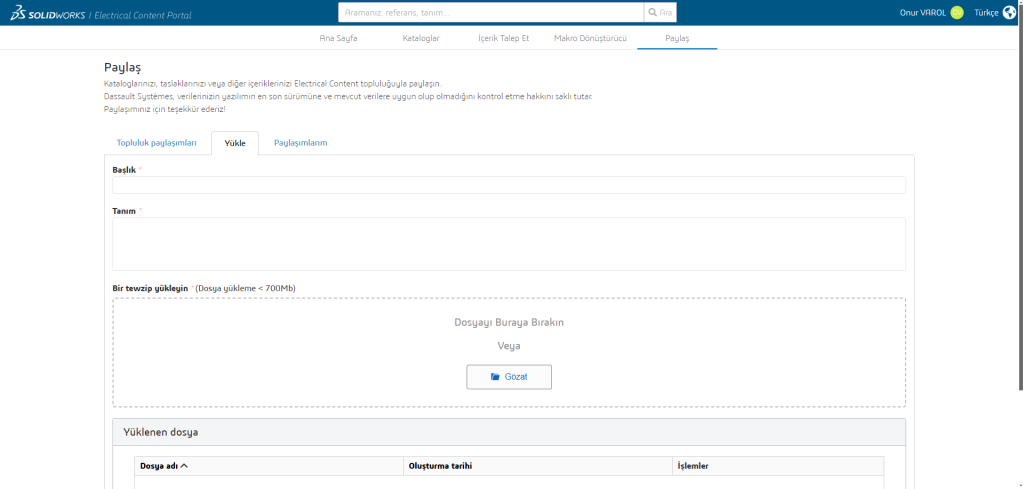

Kataloglarınızı, taslaklarınızı ve diğer içeriklerinizi Electrical Content topluluğuyla paylaşarak işbirliği ve bilgi paylaşımını artırabilirsiniz. Bu platform, fikir alışverişi yapmak ve endüstriyel içerikleri geniş bir toplulukla paylaşmak için ideal bir ortam sunar.
Hazırlayan: Uyg. Müh. Onur VAROL
