SOLIDWORKS Electrical Tasarım Kuralı Denetlemesi Nedir?
SOLIDWORKS Electrical, projenizi kusurlara ve hatalara karşı tarayacak Tasarım Kuralı Denetlemesi adı verilen bir özelliğe sahiptir. Bu özelliği kullanmak elektrik projelerinizi sayısız yanlışlıklara ve eksik tasarım hatalarına karşı kontrol etme olanağı vererek hem sorunun ne olduğu hem de projenin neresinde olduğu konusunda sizi uyarma olanağı sağlar.
Tasarım Kuralı Denetlemesi Nasıl Kullanılır?

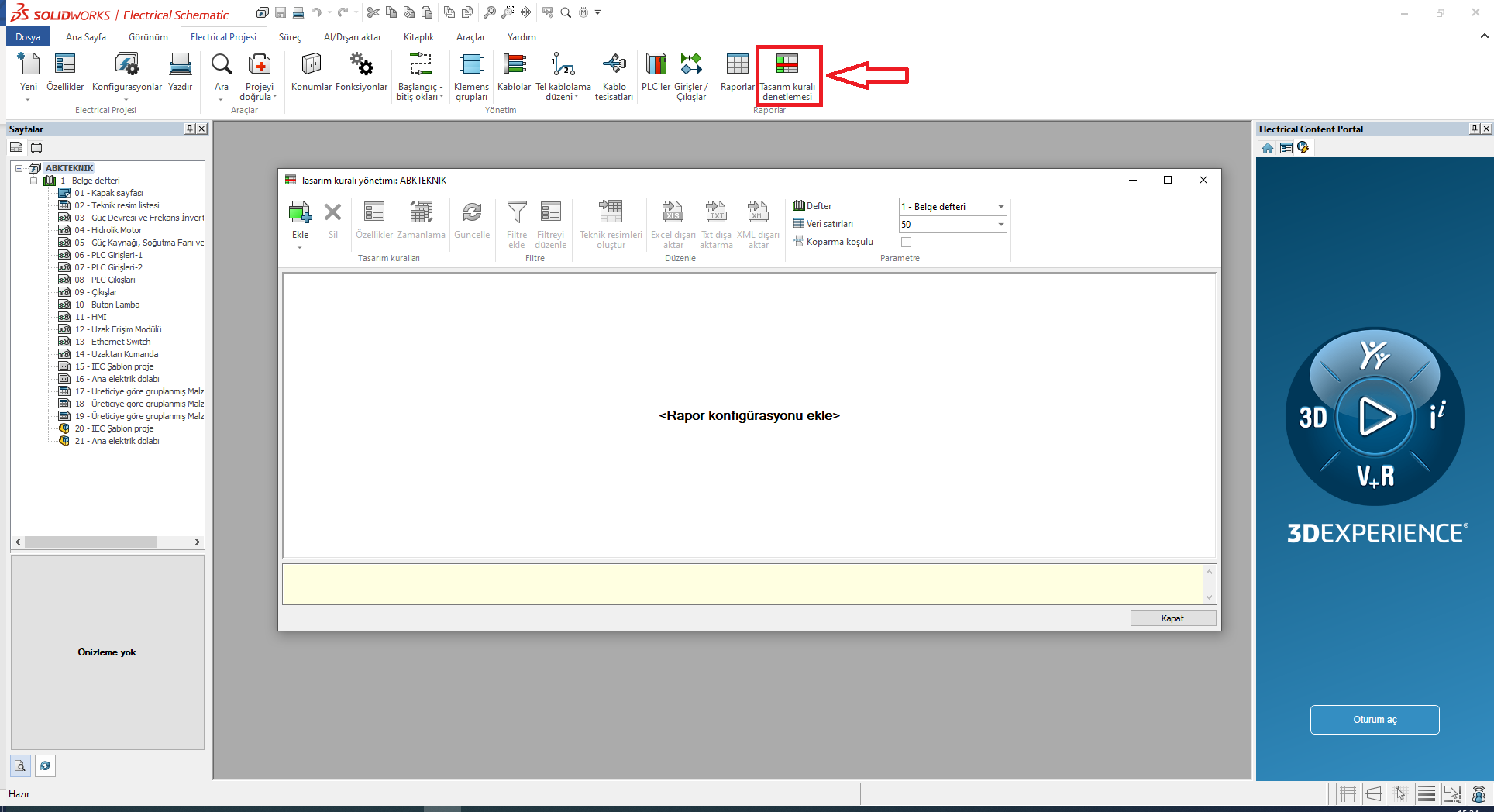

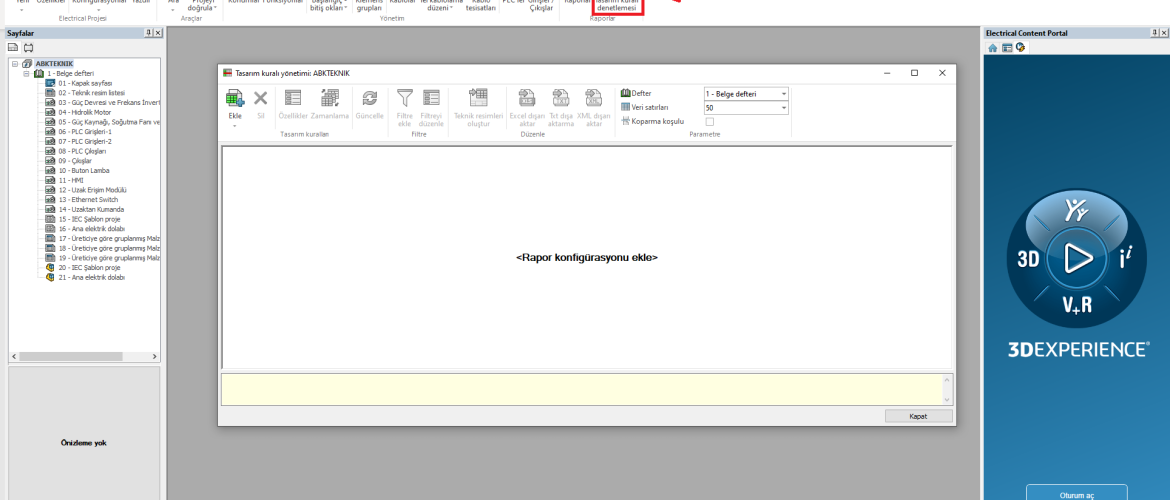

Tasarım kuralı denetlemesine erişim sağlamak için Proje sekmesine gidin ve Tasarım Kuralı Denetlemesi yazan simgeye tıklayın. Tasarım kuralları yöneticisi penceresi açılacaktır.
Projenize Tasarım Kuralı eklemek için Ekle simgesine tıklayın. Tasarım kuralı konfigürasyon seçici penceresi açılacak ve tasarımınıza uygun konfigürasyonları etkinleştirmenize erişim sağlayacaktır. Projeye konfigürasyon eklemek için ilgili konfigürasyonun yanındaki gerekli kutuları işaretleyin ve işiniz bittiğinde Tamam’a tıklayın.
Etkin konfigürasyonları Tasarım kuralı yöneticisi penceresinin solundaki bir listede görebilirsiniz. Listedeki konfigürasyonlardan birini seçerek, belirtilen tasarım kuralı kontrolü için projede herhangi bir hata oluşup oluşmadığını görebilirsiniz.

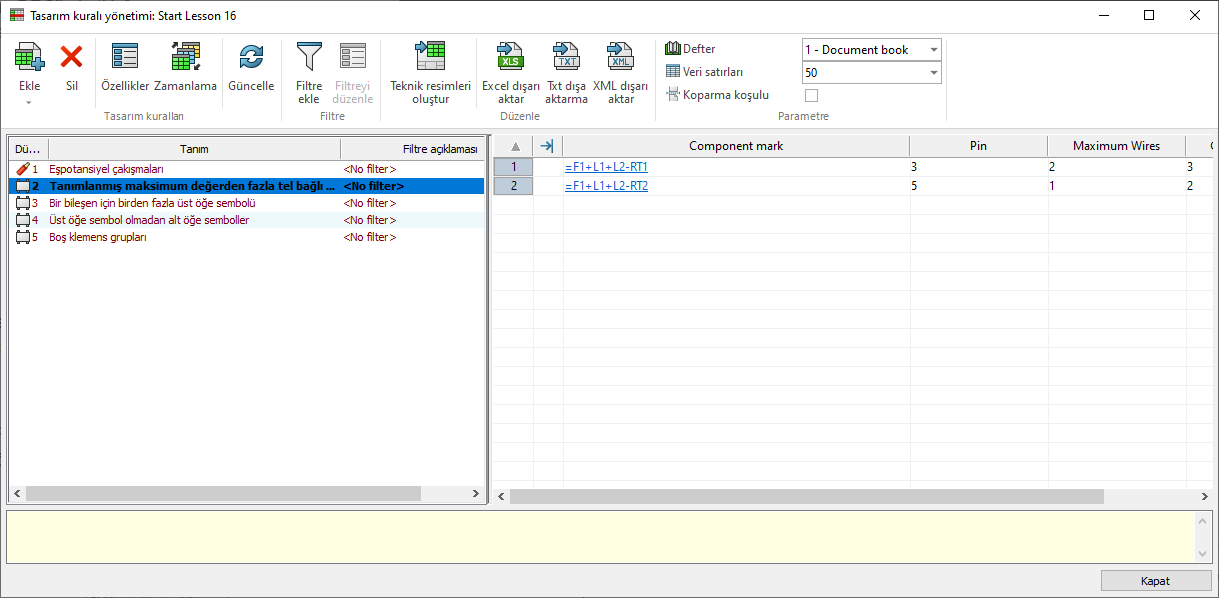

Herhangi bir hata olması durumunda tasarım kuralı denetimi, hataların projenin neresinde meydana geldiğini size bildirecektir. Aşağıdaki resimde, RT1 ve RT2 bileşenlerinin, izin verilen maksimum sayıdan daha fazla kablonun bağlı olduğu terminallere sahip olduğunu görebiliriz. Bileşen işaretinin mavi olduğuna ve bir köprü gibi göründüğüne dikkat edin. Bunlardan birine tıklarsanız gerekli şema açılır ve sorunun meydana geldiği bileşen yakınlaştırılır.

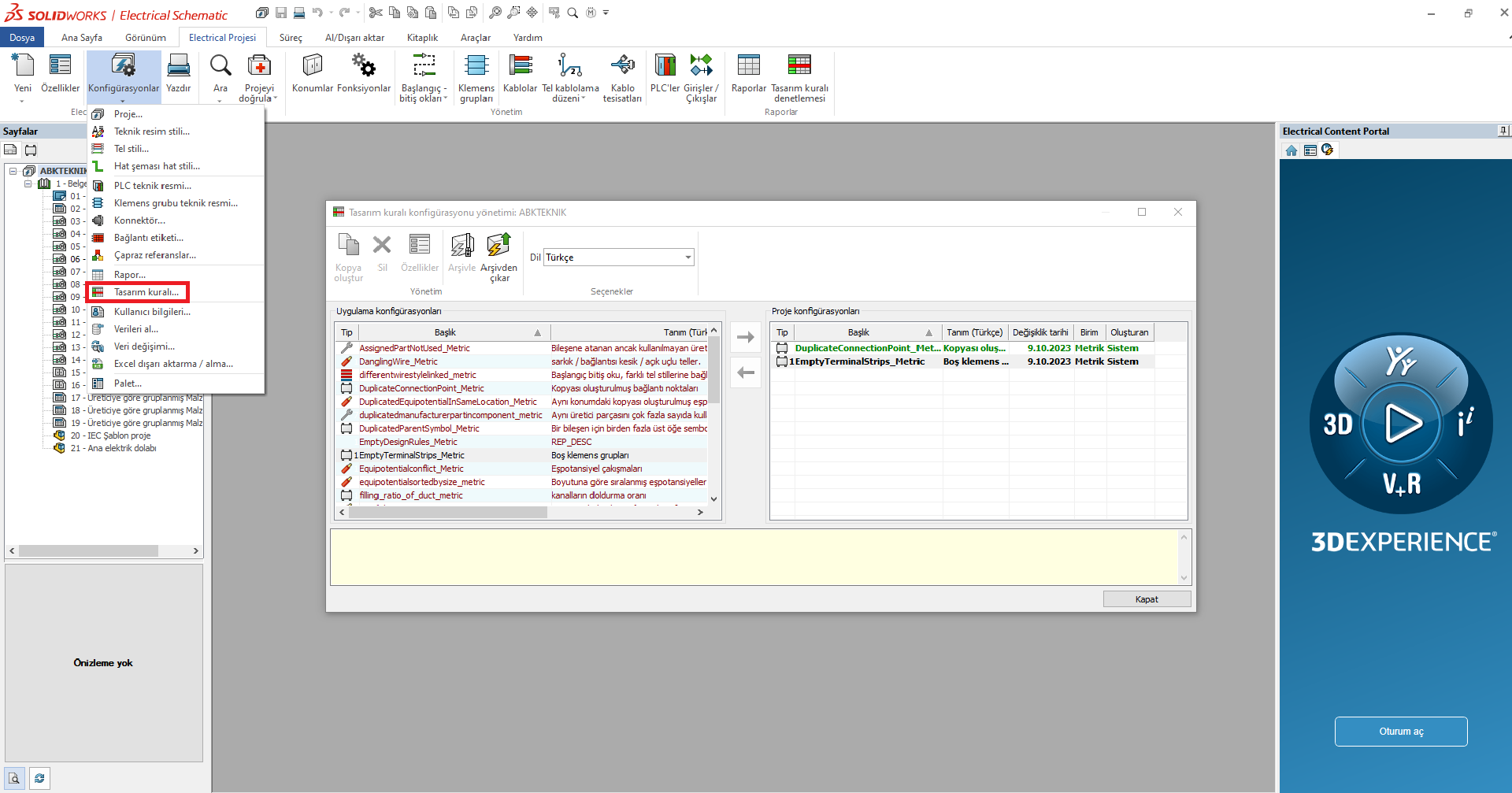

Tasarım Kuralı yapılandırmasını ayarlamak için şerit menüdeki Electrical Projesi sekmesine gidin ve konfigürasyonlar simgesindeki açılır oka tıklayın. Daha sonra Tasarım kuralı yazan seçeneği seçin.
Tasarım kuralı yapılandırma penceresi açılacak ve Uygulama konfigürasyonları ve Proje konfigürasyonları alanlarını göreceksiniz. Uygulama konfigürasyonları, diğer projelerde kullanılabilecek varsayılan konfigürasyonlarınız olacaktır. Proje tarafına bir konfigürasyon ekleyerek, varsayılan konfigürasyonu korurken proje düzeyinde varsayılan bir konfigürasyonda düzenlemeler yapabilirsiniz. Proje düzeyindeki konfigürasyonlar yalnızca mevcut projede kullanılacaktır. Bir konfigürasyonu proje düzeyinde düzenlerseniz ancak diğer projeler içinde buna ihtiyaç olduğunu görürseniz, bunu yeni bir ad altında proje konfigürasyonlarına tekrar ekleyebilirsiniz. Bu, diğer projelerde erişilebilen yeni bir konfigürasyon oluşturacak ve ona yeni bir ad vererek varsayılan konfigürasyonun üzerine yazılmayacaktır. Bir tasarım kuralı konfigürasyonunda düzenlemeler yapmak için, belirli tasarım kuralını seçin, ardından Özellikler simgesine tıklayın ve tasarım standartlarını karşılamak için gereken değişiklikleri yapın.
Tasarım Kuralı Denetimi, SOLIDWORKS Electrical’ın çok yararlı bir özelliğidir çünkü tasarım hatalarını erken tespit ederek zamandan ve maliyetten tasarruf etmenizi sağlar. Tüm projede hata arama yeteneği sayesinde tasarım kuralı denetimi, proje sırasında herhangi bir noktada etkinleştirilebilir ve daha fazla tasarım eklendikçe hataları aramaya devam eder.
