SOLIDWORKS İçeriği’nde Profil Kütüphanesi
SOLIDWORKS kurulumları, tasarım arşivinde kullanabileceğimiz hazır bileşenler içerir. Bu bileşenler SOLIDWORKS İçeriği dosyasının içinde bulunur. Bloklar, devre ve tesisat bileşenleri dışında sıklıkla kullanılan profil bileşenleri de SOLIDWORKS İçeriği’nin kapsamındadır. Bu makalemizde profil bileşenlerini nasıl kullanabileceğimizi göreceğiz.

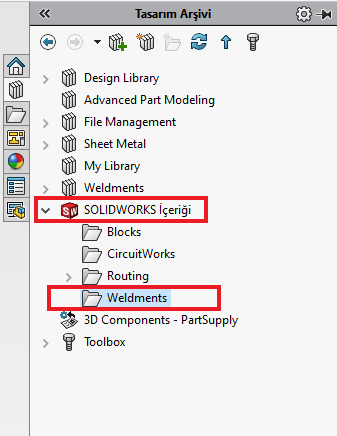

Tasarım Arşivi’nde SOLIDWORKS İçeriği’nin altındaki Weldments doyasını seçelim.

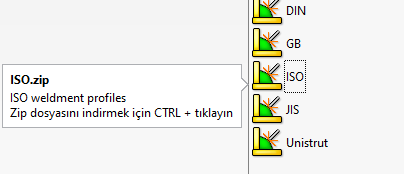

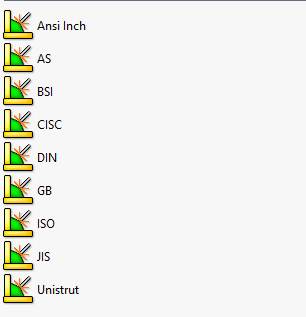

Seçtikten sonra uluslararası standartlarda oluşturulmuş ek kütüphaneler listelenir. Herhangi bir direkt müdahaleyle bu bileşenler kullanılamaz. Önce bu kütüphaneleri indirip sonrasında gerekli dosya konumuna atmalıyız. İstediğimiz kitaplığın üzerine gelip CTRL + Sol Tuş kombinasyonunu uyguladığımızda, belirlediğimiz bir konuma standardın sıkıştırılmış dosya hali indirilir.

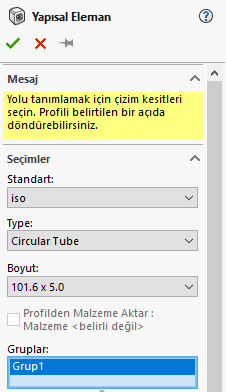

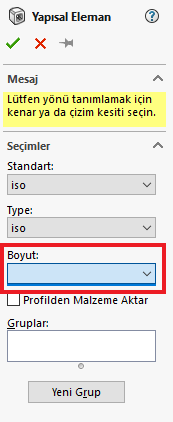

İndirilen sıkıştırılmış dosyayı ayıklayıp, oluşan yeni dosyanı içeriğini, profillerimizin bulunduğu Kaynak Profilleri konumuna atmalıyız. Burada dikkat etmemiz gereken durum, ayıkladığımız dosyanın içeriğini gerekli konuma atmalıyız. Eğer ayıklanmış dosyayı direkt atarsak, istediğimiz profili seçemeyiz. İki durumu uyguladığımızda karşımıza çıkabilecek seçenekleri aşağıda görebilirsiniz.
Profiller haricinde diğer kütüphaneleri de bu yöntemle indirip gerekli konumlara attığınızda, montaj ya da parça modelinizde kolaylıkla kullanabilirsiniz.
Hazırlayan: Uyg. Müh. Taha AKGÜN
