SOLIDWORKS Parça Şablonu Oluşturma
Yorum yapılmamış
SOLIDWORKS parça şablonu oluşturmak, istenilen ölçü biriminde , uygun görsel özelliklerde ve özel ayarların açık veya kapalı olmasını sağlamanın hızlı ve kolay bir yoludur. İhtiyacınız olan gereksinimlere göre uyarlanmış parça şablonun, oluşturma adımlarını aşağıda görebilirsiniz.
Bu şablon içerisinde örnek olarak birkaç düzenleme yapacağız. Ölçüm çizgi boyutlarını ve çalışma sayfası birimini değiştirmeyi göreceğiz.
1. İlk olarak boş bir parça çalışma sayfası açıyoruz.
2. SOLIDWORKS içerisinde seçenekler menüsüne giriyoruz.

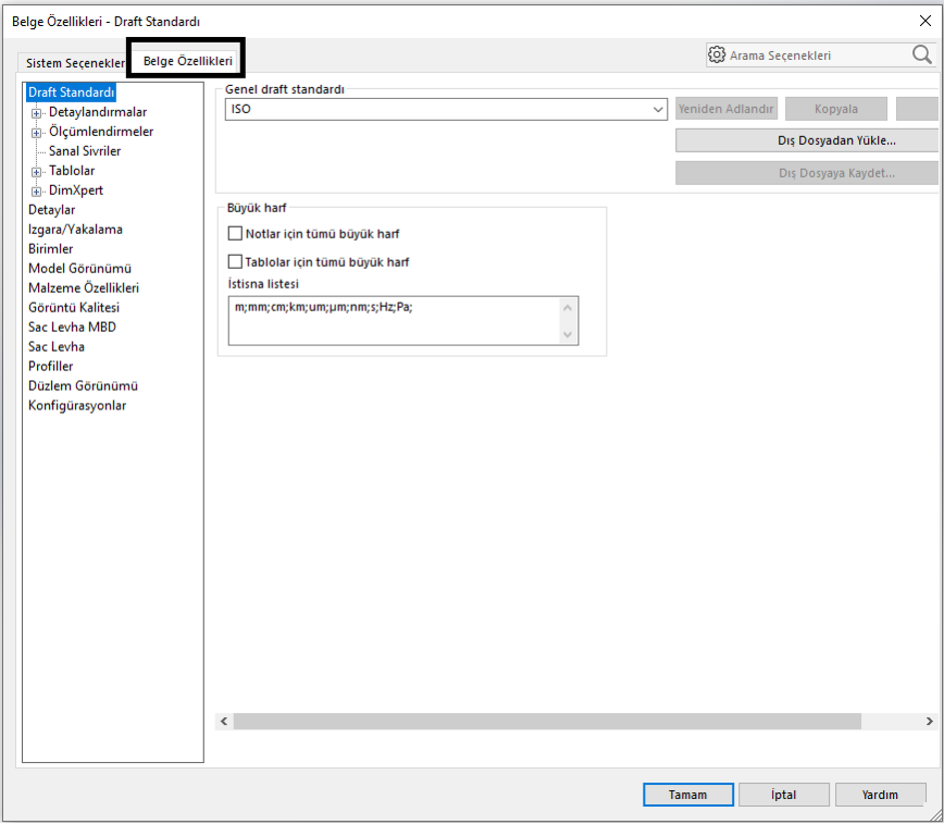

3. Açılan pencereden "Belge Özellikleri" sekmesine giriyoruz.Tüm ayarlamaları bu sekme içerisinden gerçekleştireceğiz.

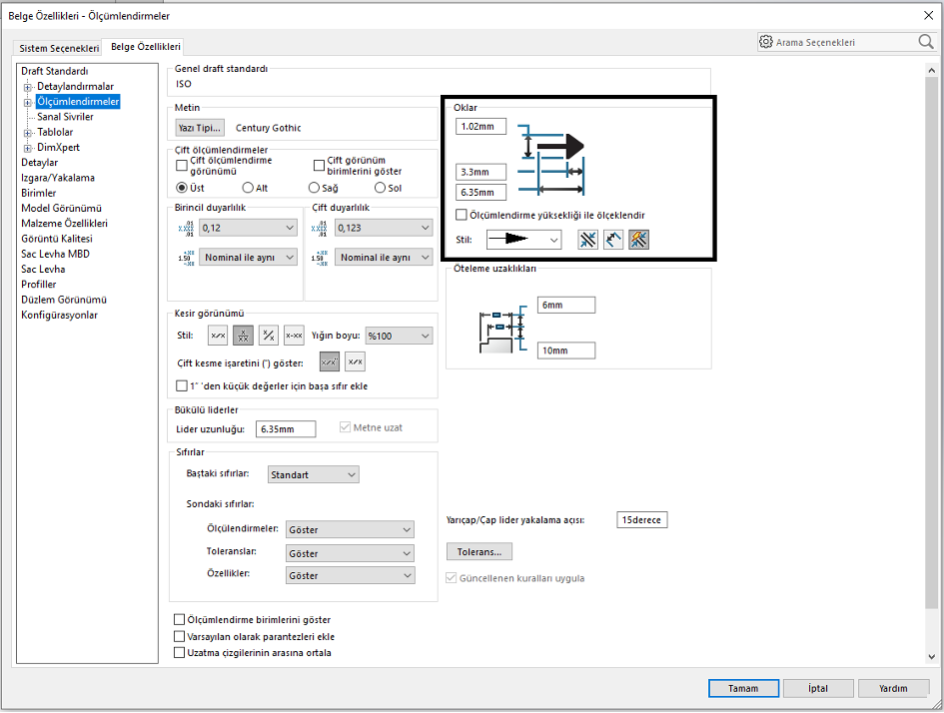

4. Ölçümlendirmeler sekmesi içerisine giriyoruz. "Oklar" bölümü içerisindeki değerleri , vermek istediğiniz ölçü değerleri ile değiştirmeniz yeterlidir.

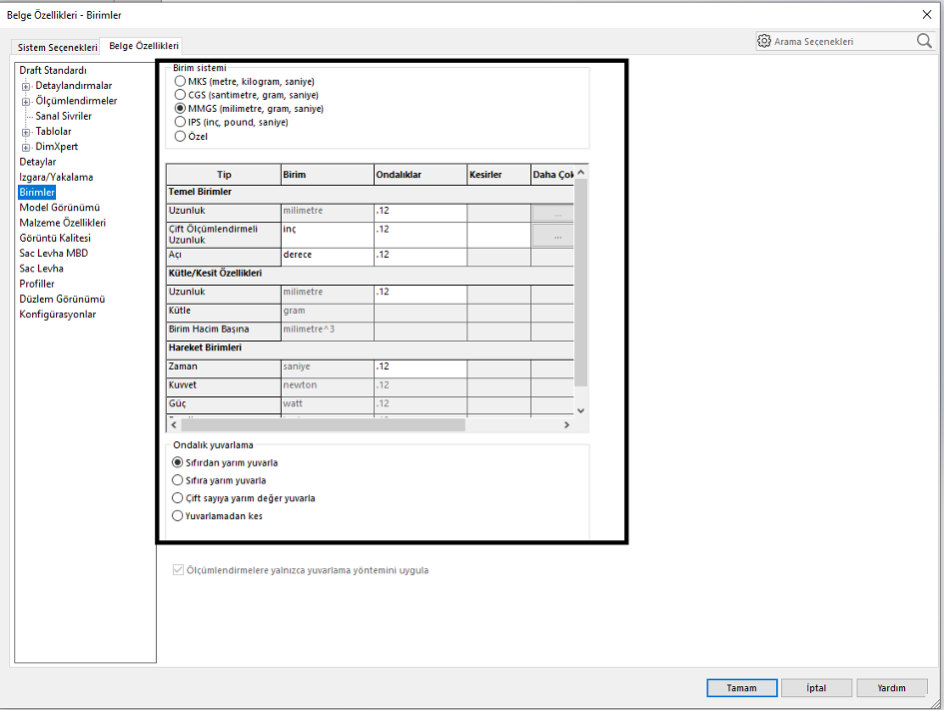

5. Daha sonra sol taraftaki sekmeler içerisinden "Birimler" içerisine giriyoruz. Bu sekme içerisinde tüm özellikleri istediğiniz gibi düzenleyebilirsiniz.

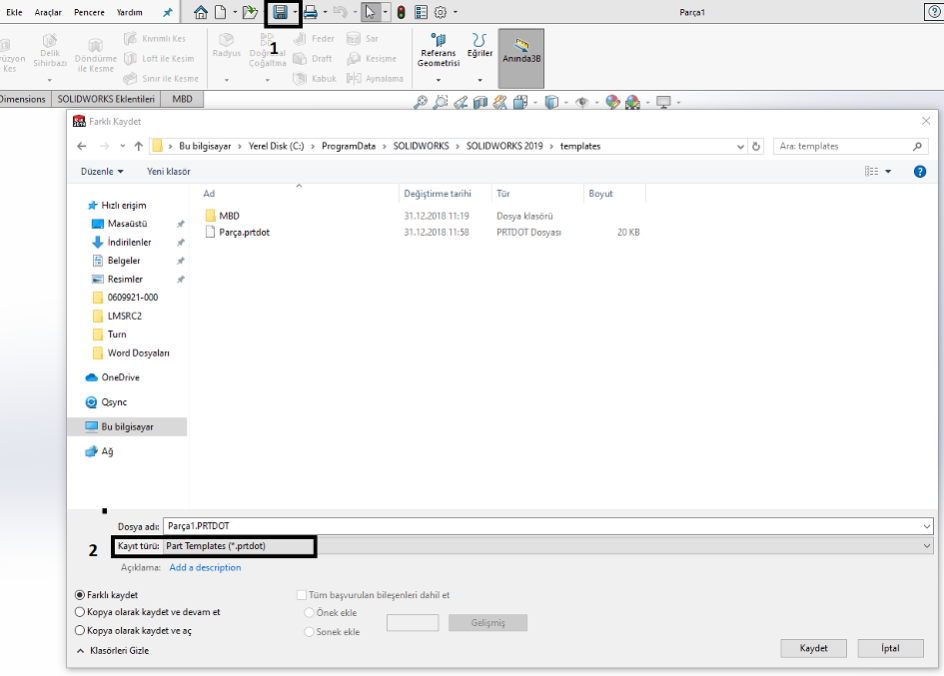

6. Tüm düzenlemeleri bitirdikten sonra parça şablonumuzu kaydedebiliriz. Parça şablonumuzu kaydetmek için "Kaydet/Farklı Kaydet/Parça Şablonu Olarak Kaydet" diyoruz.
Bu yöntem ile parça şablonunuzu kolay ve hızlı bir şekilde oluşturabilirsiniz. Bu sayede artık her parça tasarımlarınızda ayarlarınızı düzenlemek zorunda kalmayacaksınız.
