SOLIDWORKS Sac Levhada Büküm Notu açısını Bütünler veya Tümler olarak nasıl değiştirebilirim?
SOLIDWORKS Sac Levhada Büküm Notu Açısını Bütünler veya Tümler Olarak Nasıl Değiştirebilirim?
Tümler Açı Nedir?

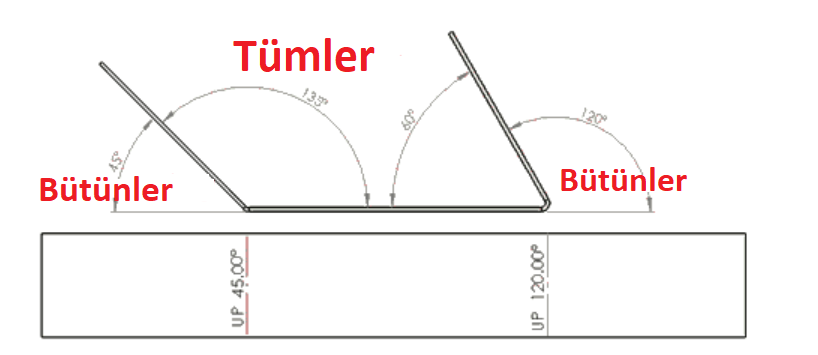

Büküm notu açısını tümler açı olacak şekilde değiştirmekle neyi kastediyorum? Bükülmüş bir sac levha parçasında ölçüldüğü şekliyle bütünler ve tümler açılar arasındaki farkı açıklayan aşağıdaki resme bakalım.
Büküm Notunu Neden Değiştirmeliyim?
Şirketiniz Avrupa’da üretilmiş bir fren kullanıyorsa, viraj açısının tümler değer olarak veya başka bir deyişle virajın içinden ölçülen açı olarak girilmesini gerektirebilir. Varsayılan olarak SOLIDWORKS, bir düz çoğaltmayı büküm notlarıyla detaylandırırken bütünler açıyı (dış ölçü) kullanır. Harika haber şu ki, bu ayarı tek seferlik veya kalıcı olarak düzenlemenin birçok yolu var.
Teknik Resim Görünümü İçin Büküm Notunu Değiştirme
İlk ve en kolay yol, seçilen düz çoğaltma teknik resim görünümlerindeki tüm büküm notlarını değiştirecektir.

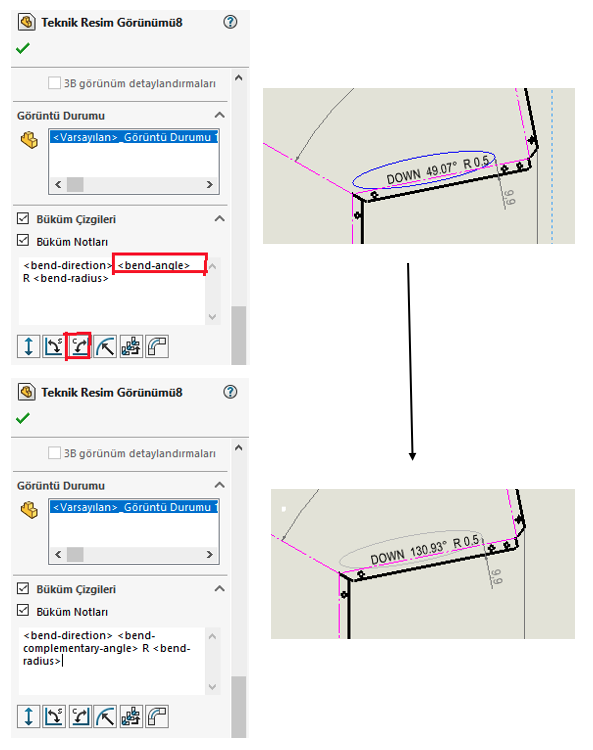

Özellik yöneticisinin Büküm Notları bölümünde <büküm açısı> metnini seçin ve ardından tümler açı düğmesine tıklayın. Bu, seçilen teknik resim görünümlerindeki tüm büküm notları için bütünler açıyı tümler ölçü ile değiştirecektir.
Bir teknik resim görünümündeki Büküm Notları bölümünü o görünümdeki tüm Büküm Notlarını değiştirmek üzere güncelleyin.
Manuel büküm notlarının ayarlanması gerekiyorsa, nota çift tıklamak aynı şekilde ayarlanabilen tanımlayıcı metni getirir.
Manuel Bend Note içeriğini ayarlamak da mümkündür.
Sistem Düzeyinde Ayarlayın
Büküm açılarınızın her zaman tümler olmasını istiyorsanız, kurulum dizininde bulunan bendnoteformat.txt dosyasını düzenleyerek bu sistem düzeyinde ayarlanabilir.

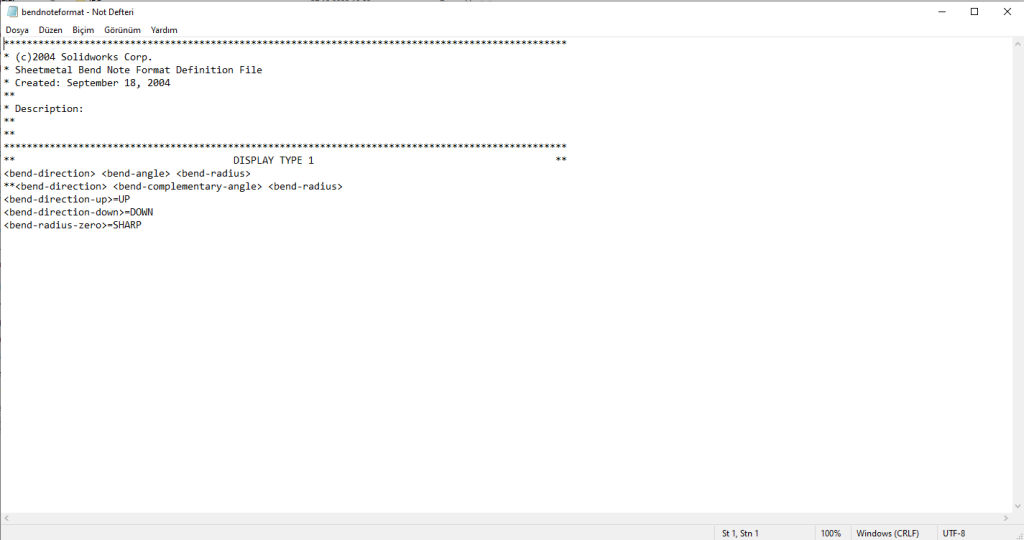

bendnoteformat.txt dosyasına ulaşmak için “C:\Program Files\SOLIDWORKS Corp\SOLIDWORKS\lang\turkish” yolunu kullanabilirsiniz.

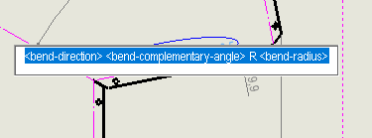

Notumuzu istediğimiz şekilde ayarlayabiliriz.
Hazırlayan: Uyg. Müh. Furkan KARASU
