SOLIDWORKS SIMULATION İLE YAPILABİLEN ANALİZLER NELERDİR?
Mühendislik dünyasında ürünlerin yalnızca tasarlanması değil, aynı zamanda gerçekte nasıl davranacaklarının önceden öngörülebilmesi büyük önem taşır. Bu noktada, SOLIDWORKS ortamına tam entegre çalışan SOLIDWORKS Simulation, kullanıcılarına güçlü ve kapsamlı analiz yetenekleri sunar.
SOLIDWORKS Simulation; karmaşık yapısal analizleri gerçekleştirmek isteyen mühendisler için geliştirilmiş bir araç setiyle, birçok gelişmiş simülasyon türünü destekler. Bu yazıda, SOLIDWORKS Simulation (Premium) lisansı ile yapabileceğiniz tüm analiz türlerini detaylı bir şekilde ele alacak, her bir analiz türünün kullanım amacını ve mühendislik süreçlerindeki yerini birlikte inceleyeceğiz.
ANALİZ TİPLERİ
Statik Analiz: Sabit veya zamana bağlı değişmeyen yüklerin, yapının dayanıklılığı ve güvenliği üzerindeki etkilerini inceleyen mühendislik analizidir. Yer değiştirmeler, tepki kuvvetleri, gerinimler, gerilmeler ve emniyet katsayısı dağılımını hesaplamaktadır.
Bükülme Analizi: İnce ve uzun yapı elemanları, eksenel yüklere maruz kaldıklarında ani ve büyük yer değiştirmeler gösterebilir. Bükülme analizi ile modelin alacağı şekli genlik olarak gözlemlenmektedir.
: Modelin doğal frekanslarını ve bu frekanslara karşılık gelen titreşim şekillerini (mod şekilleri) belirlemek için yapılan mühendislik analizidir. Sürekli olarak titreşimli ortamlarda çalışan sistemlerde yürütülmesi önemlidir.
Yorulma Analizi: Tekrarlayan yükler altında parçaların ne kadar süre dayanacağını ve yorulmadan kaynaklı hasarların nerede başlayacağını tahmin eder. Öncesinde yorulmada kullanılmak üzere bir analiz çalıştırılmalıdır.

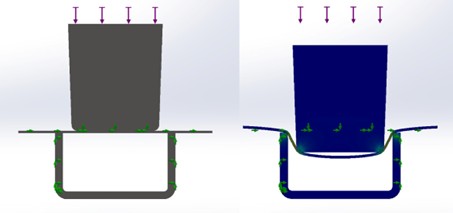

Malzeme plastikliği, büyük deformasyonlar, temas problemleri ve sınır koşullarındaki değişiklikler gibi doğrusal olmayan davranışların olduğu durumlarda kullanılır. Bu analiz, yapının gerçekçi ve hassas davranışını modelleyerek, doğrusal analizle elde edilemeyen sonuçları sağlar. Hem statik hem de dinamik analizler tanımlanabilir.
Doğrusal Dinamik Analiz: Eylemsizlik ve sönümleme etkileri göz ardı edilemediğinde, statik çalışmalar doğru sonuç vermez. Lineer dinamik çalışmalar, yapının doğal frekansları ve mod şekillerini kullanarak dinamik yüklemelere tepkisini değerlendirir.
- Modal Zaman Etütleri: Yükleri zaman fonksiyonu olarak tanımlar ve cevabı zaman içinde değerlendirir.
- Harmonik Etütler: Yükleri frekans fonksiyonu olarak tanımlar ve farklı frekanslardaki maksimum tepkiyi değerlendirir.
- Rastgele Titreşim Etütleri: Yükleri güç spektral yoğunlukları olarak tanımlar ve tepkiyi kök ortalama kare veya güç spektral yoğunlukları ile değerlendirir.
- Tepki Spektrumu Etütleri: Belirli bir taban hareketine göre sistemin zaman içindeki maksimum tepkisini, tasarım spektrumu kullanarak tahmin eder.

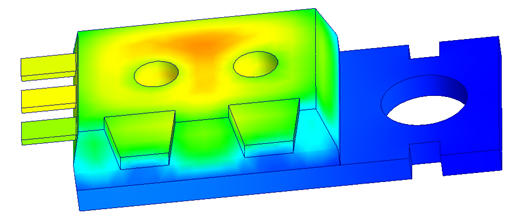

Termal Analiz: Sıcaklık dağılımı, ısı transferi ve termal gerilmeler simüle edilir. Kullanıcılar sabit veya geçici sıcaklık koşulları, konveksiyon ve radyasyon gibi ısı transfer mekanizmalarını modelleyebilir. Elde edilen termal sonuçlar diğer yapısal analizlerle birleştirilerek ısıl etkilerin mekanik davranış üzerindeki etkisi incelenebilir.
Basınçlı Kap Tasarımı Analizi: Statik çalışmaların sonuçları istenen katsayılarla birleştirilir. Her statik çalışmada, karşılık gelen sonuçları üreten farklı yük setleri bulunur. Sonuç olarak yine statik analizdeki gibi yer değiştirmeler, gerilmeler ve emniyet katsayısı dağılımını hesaplamaktadır.
Topoloji Optimizasyonu Analizi: Belirlenen yükler ve fikstürler dahilinde oluşturulan hedefler, sınırlandırmalar ve üretim yöntemi doğrultusunda malzemenin en verimli şekilde dağıtılmasını sağlayan yapısal optimizasyondur. Bu sayede gereksiz malzeme kaldırılarak daha hafif ve dayanıklı tasarımlar elde edilir.

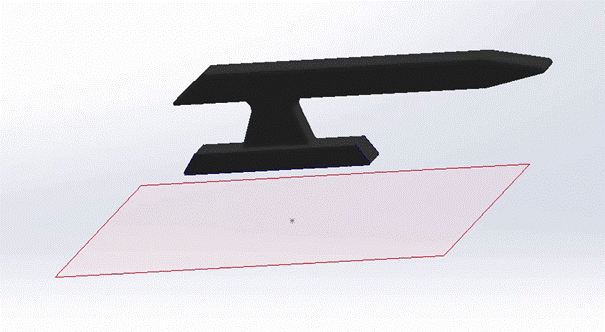

Düşme Testi Analizi: Modelin rijit (sert) ya da esnek bir zemine düşmesinin etkilerini değerlendirir. Bu çalışmalar, çarpışma esnasından birkaç mikro saniye sonrasına dair bilgi verir, çarpışma sonucu oluşacak şekil değiştirmeleri simüle edilemez.
Tasarım Etüdü Analizi: Modelin farklı parametre değerlerine göre davranışları incelenir. Malzeme, ölçü boyutu veya yük gibi değişkenleri belirlenerek çoklu senaryolar oluşturulur ve bu senaryolar arasından en uygun tasarım seçeneği hızlı ve etkili bir şekilde belirlenebilir.
Hareket Analizi: Mekanik sistemlerdeki hareketli bileşenlerin zamana veya olaya bağlı olarak nasıl davrandığını analiz etmek için kullanılır. Gerekli giriş hareketi, temas yüzeyleri ve kısıtlar tanımlanarak modelin hareketi gözlemlenir ve bu hareket esnasında oluşan gerilmeler diğer analiz araçları ile incelenebilir.
