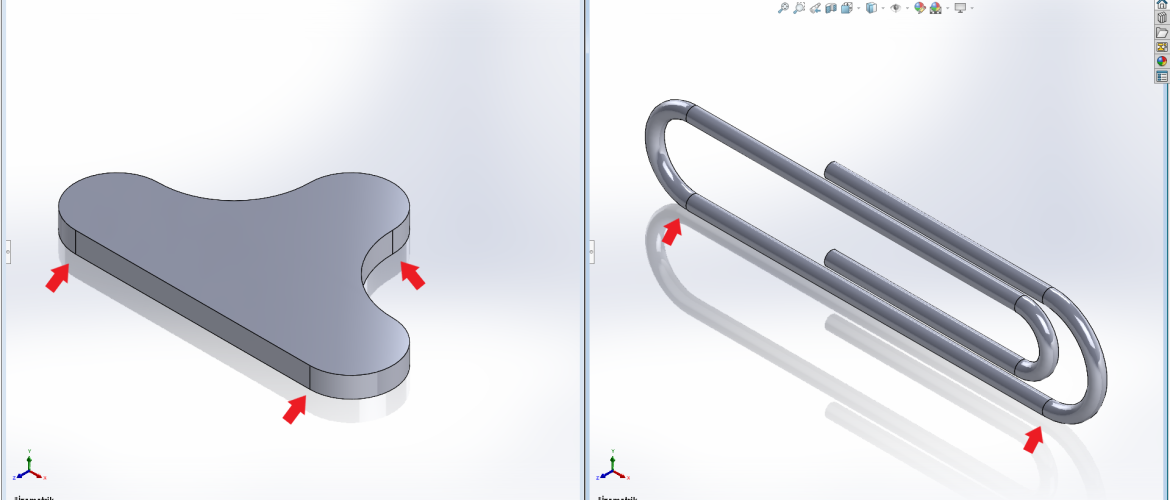

SOLIDWORKS’te modelleme yaparken, parçalarınızda sürekli bir bükülme amaçlanan yüzeylerde oluşan kenarları fark etmişsinizdir. Bu durum tasarım yaparken işimize engel değil ancak, özellikle CNC makinesinde üretim yaparken bazı sorunlar çıkartabilmekte.
SOLIDWORKS’te tek, pürüzsüz bir yüzey oluşturmak ve çizim araçlarının kullanılması oluşan kenarları ortadan kaldırmak için Spline’a Oturt (Fit Spline) komutu kullanılır. Spline’a Oturt, iki farklı çizgi, eğri veya spline’a kesintisiz bir çizgi haline getirir.
Spline’a Oturt Nasıl Kullanılır?
Bu komuta, Araçlar>Spline Araçları>Spline’a Oturt yolunu izleyerek ya da arama komutları kısmına Spline Oturt yazarak ulaşabiliriz.

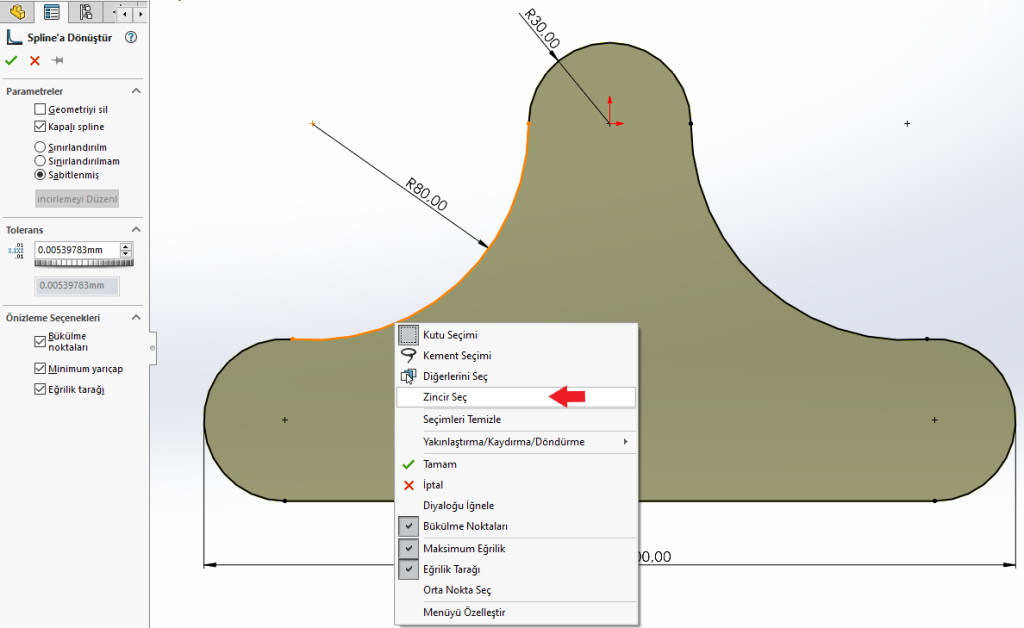

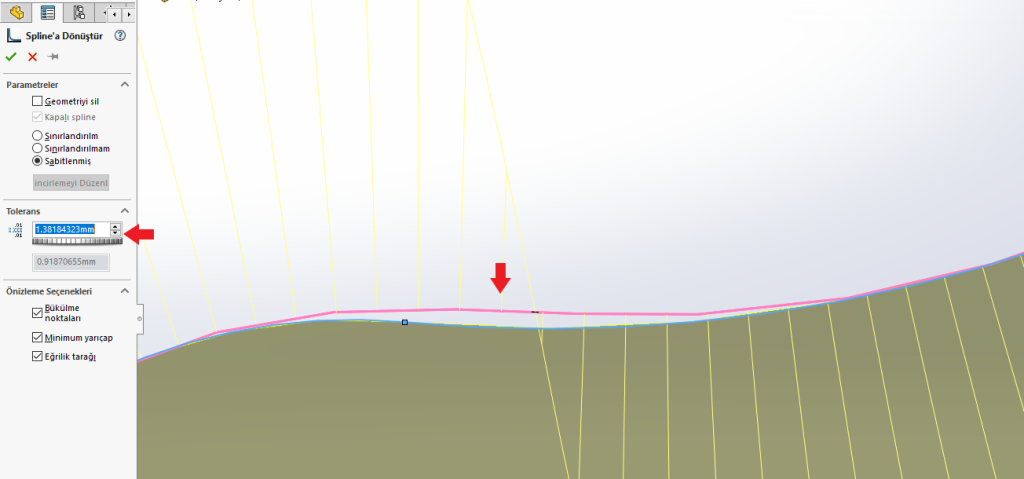

Spline’a Oturt komutundayken, birleştirilmek istediğiniz çizgileri tek tek ya da bir çizgiye sağ tıklayıp “Zinciri Seç” ile seçebilirsiniz. Çizim geometrisi seçildiğinde ön izleme gözükür ve daha sonra Tolerans ayarlayabiliriz. Toleransı arttırdığımız ölçüde sert kenarın düzleştiğini görürüz.
Açık Döngüde Kullanımı
Yukarıda, SOLIDWORKS’te Spline’a Oturt komutunu inceledik ve örnek olarak kapalı döngüdeki sert kenarları yumuşattık. Spline’a Oturt komutu açık döngülerde de kullanılabilir.

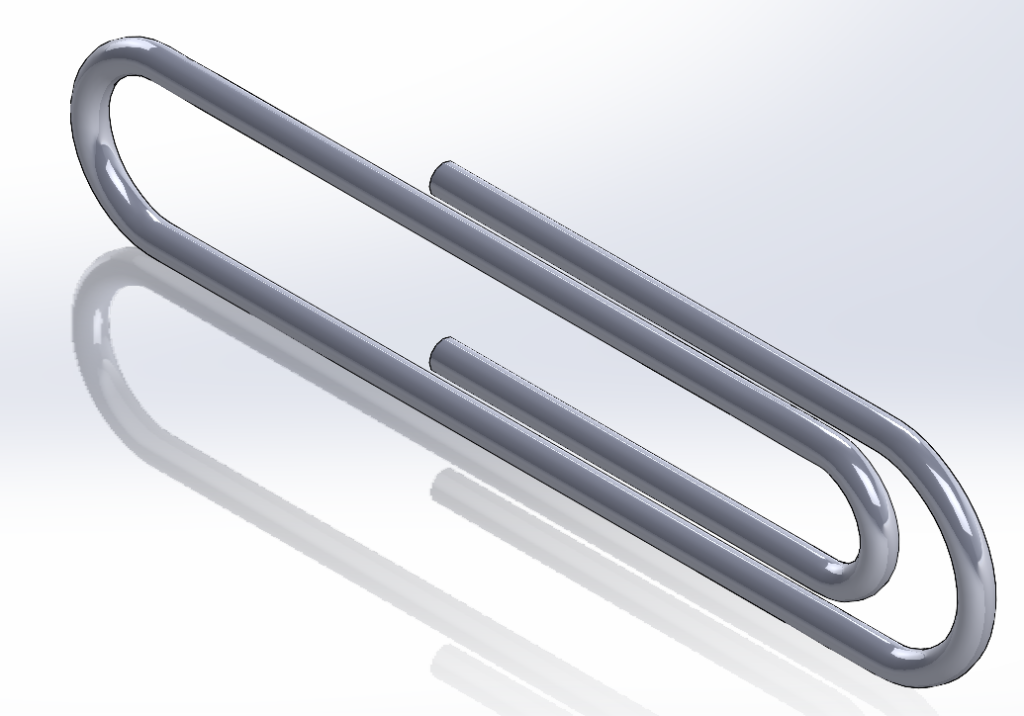

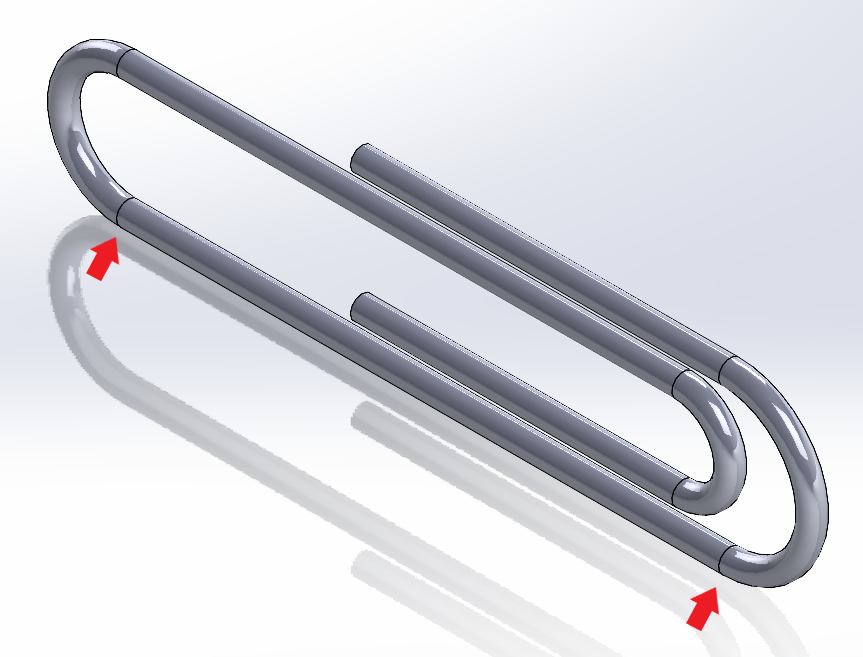

Örneğin, döndürülerek oluşturulan katıdaki sert kenarları, Spline’a Oturt komutuyla, açık döngüyü tek çizgi haline getirerek ortadan kaldırabiliriz.

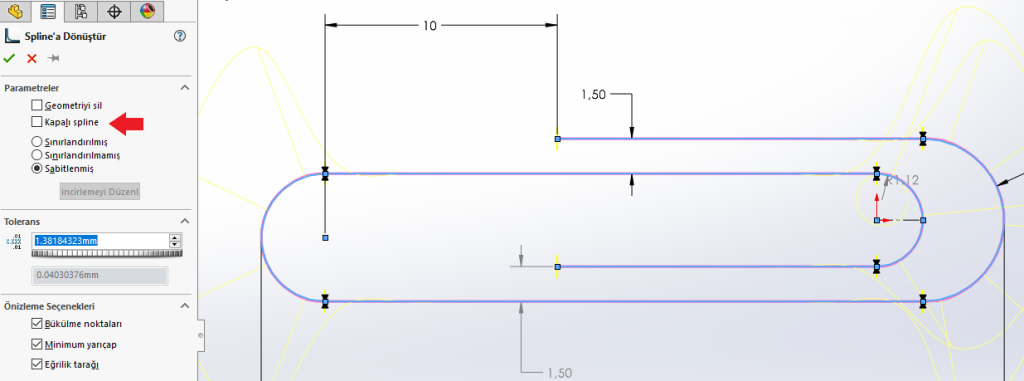

Açık döngüyü tek çizgi haline getirirken “Paremetler” başlığı altındaki “Kapalı Spline” kutusunu işaretlememeliyiz. Aksi takdirde spline çizgimiz kapanacak ve modelimiz bozulacaktır.
3B Geometrilerde Kullanımı

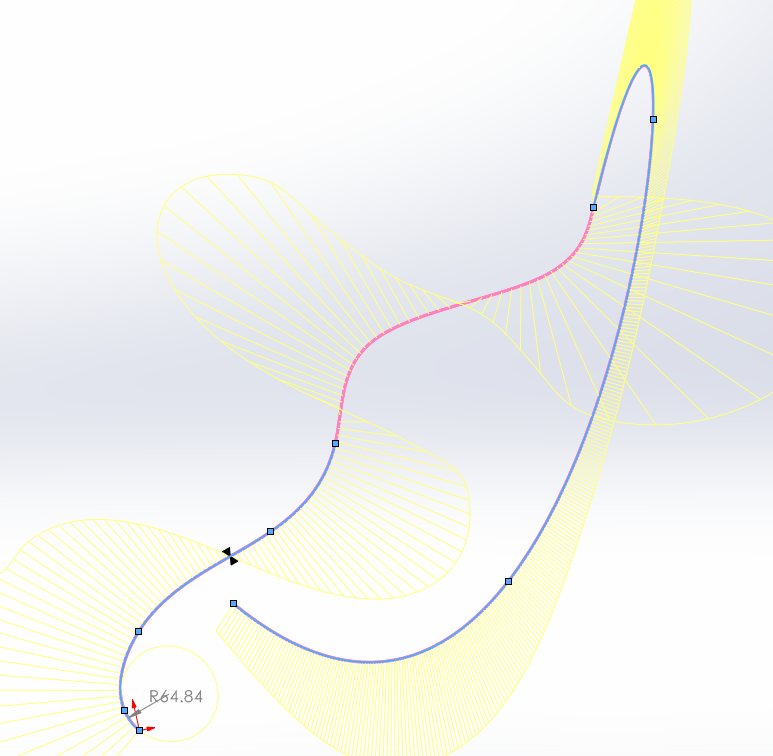

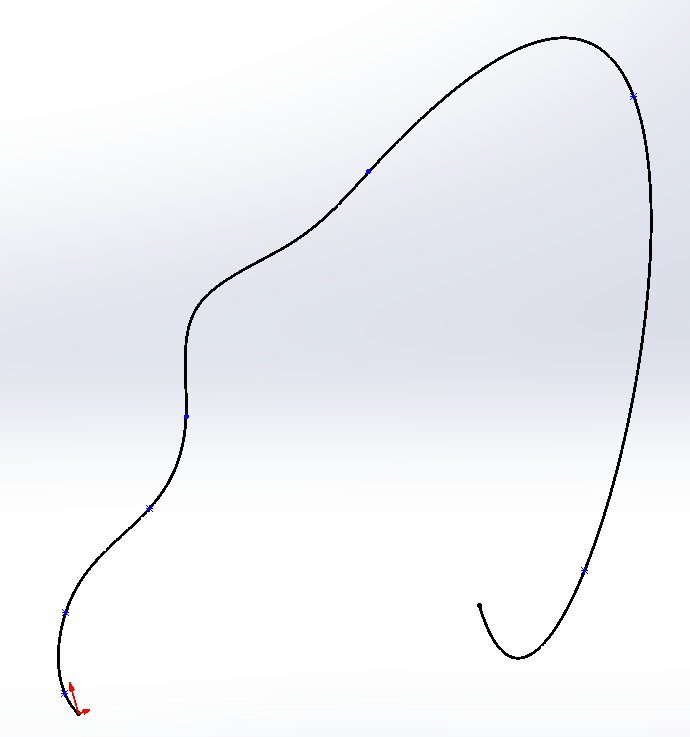

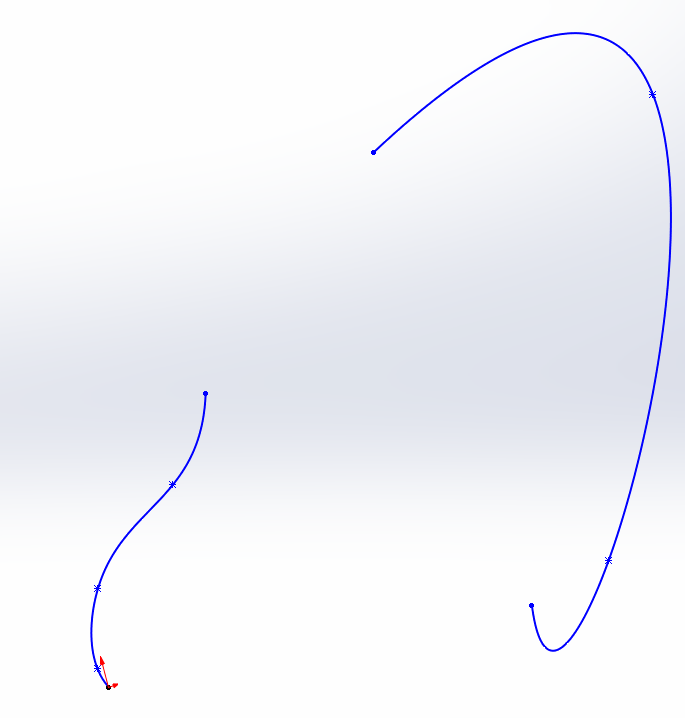

SOLIDWORKS’te Spline’a Oturt komutunu kullanarak, iki farklı 3B çizimi, bir spline ile otomatik olarak bağlamaktır.
Örneklerde de görüldüğü gibi 3B çizimler otomatik tamamlanmakta ve geometriler, kenarları temizlenmiş şekilde oluşmakta. Böylelikle, kenarların varlığından kaynaklanan hataların önüne geçilebilmektedir.
Hazırlayan: Uyg. Müh. Taha AKGÜN
