SOLIDWORKS TEKNİK RESİM: Sac Açınım Görünümü Teknik Resimlerde Neden Gelmiyor?
Bu makalemizde, bir SOLIDWORKS teknik resminde düz çoğaltma teknik resim görünümünün neden düzleştirilmiş durumu göstermediğinden kısaca bahsedip sorun giderme adımlarını anlatacağız. Çoğu durumda bunun nedeni, sac levha parça dosyasının düz çoğaltma konfigürasyonunun doğru şekilde düzleştirmemesindendir.
Bir teknik resme bir sac levha parçası eklediğinizde, SOLIDWORKS düz çoğaltma için parça dosyasında otomatik olarak türetilmiş bir konfigürasyon oluşturur.

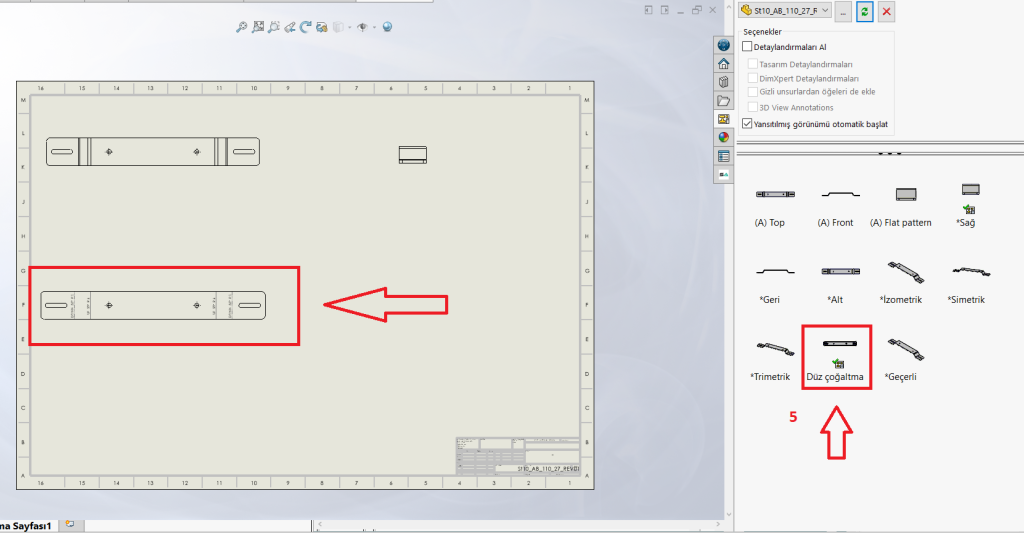

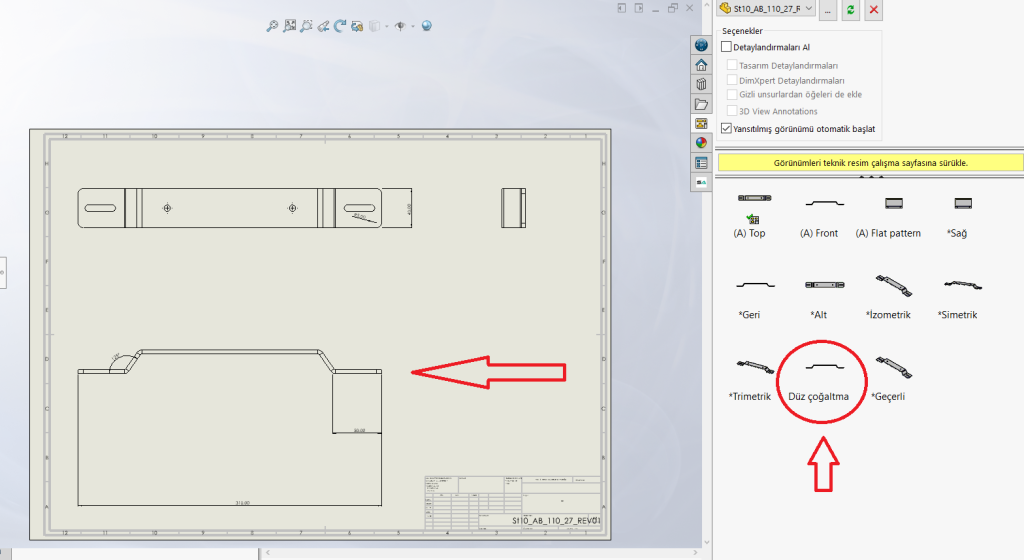

Bazı durumlarda görünüm paletinde Düz Çoğaltma (Flat Pattern) açınımının olmasına rağmen bükümlerin kapalı olarak gelmesi sorununu yaşayabiliriz.
Bu sorunla karşılaştığımız zaman yapacağımız adımlar.

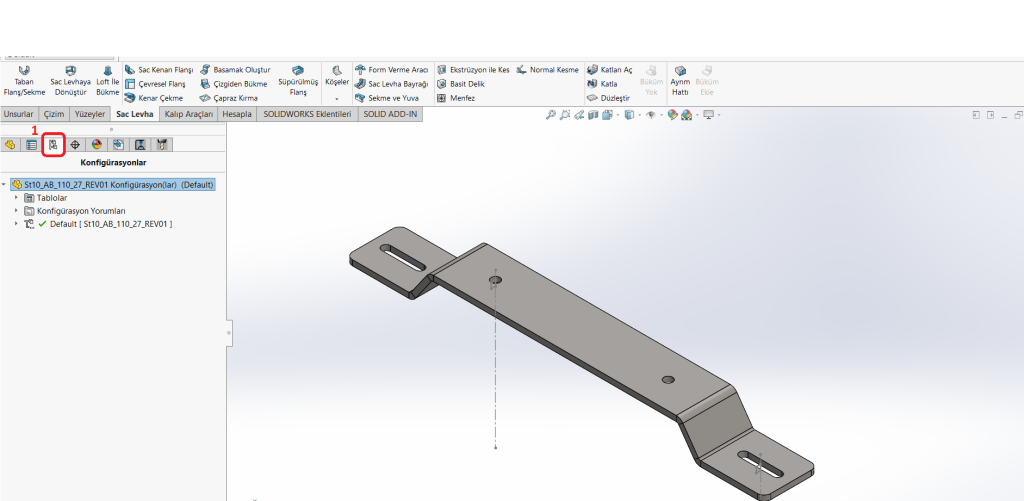

1.Adım: Parça dosyasını açın ve Konfigürasyonlar (Configuration) sekmesine tıklayın.
2.Adım: Aktif konfigürasyonun yanındaki açılır listeye tıklayın ve türetilmiş “SM-DÜZ-ÇOĞALTMA” konfigürasyonunu etkinleştirmek için çift tıklayın.

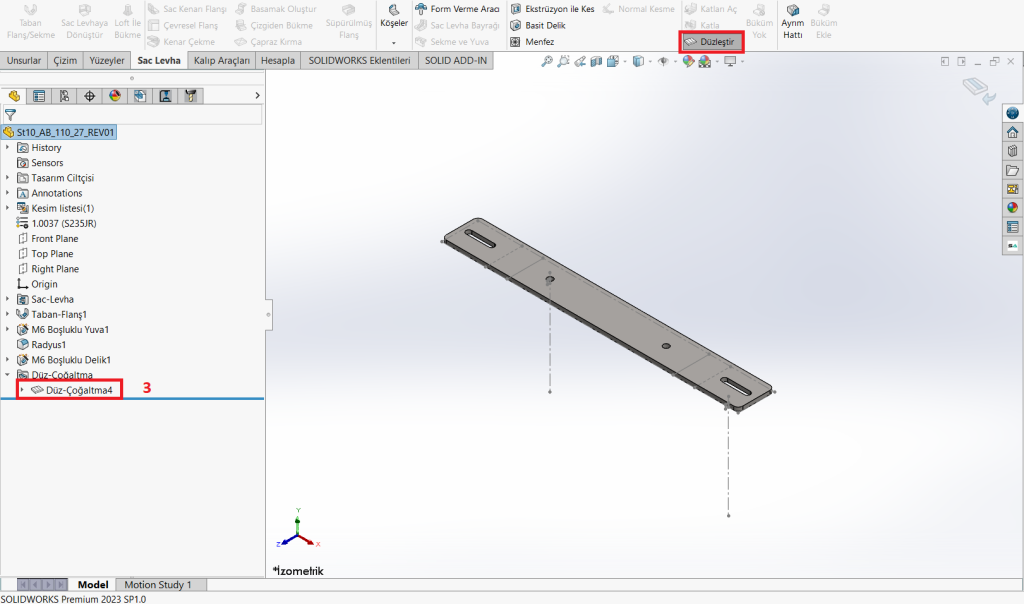

3.Adım: Parçanın düzgün şekilde düzleştiğinden emin olun. Bunu, Düzleştir (Flatten) düğmesine tıklayarak yapabilirsiniz.

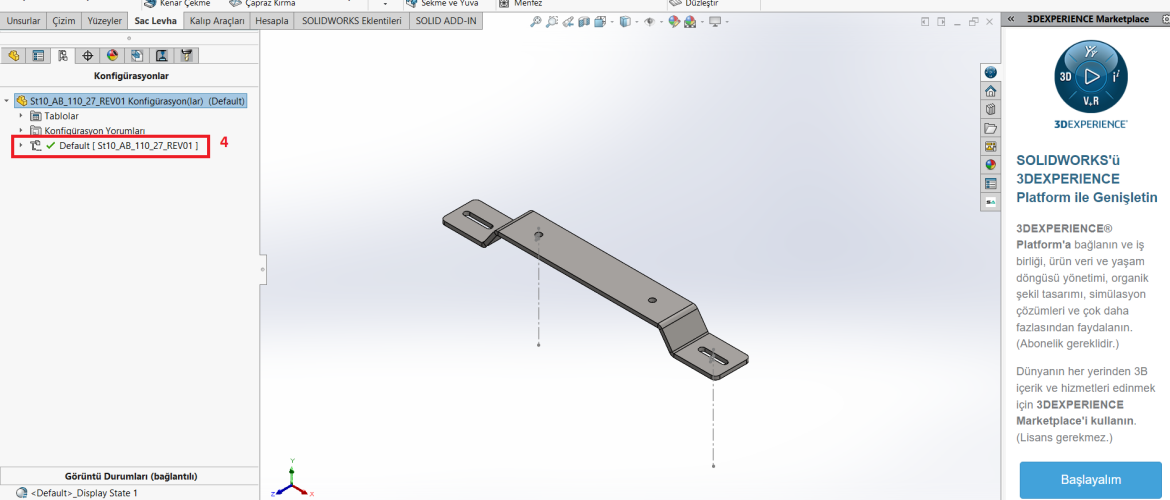

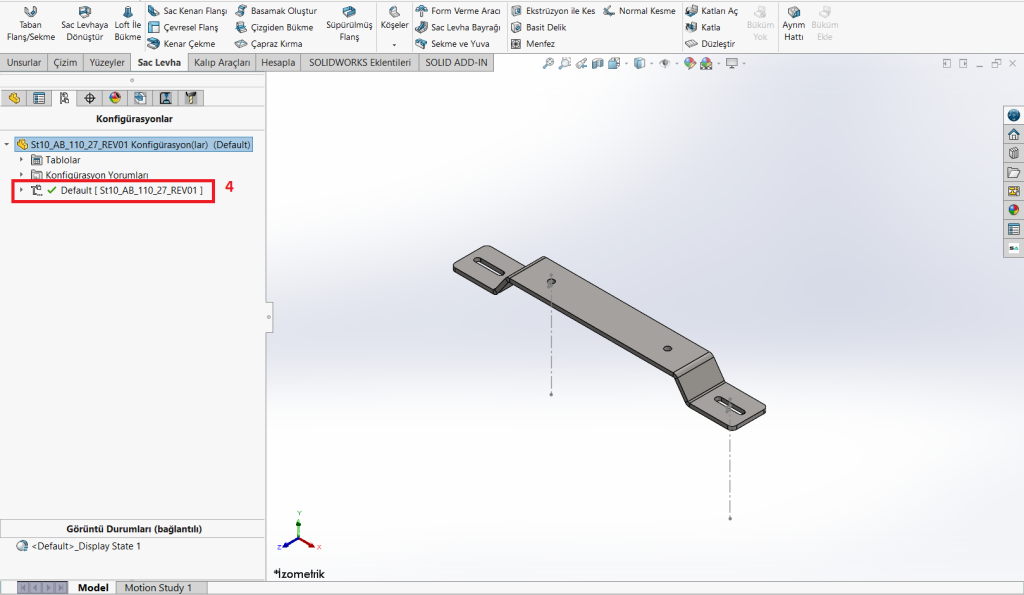

4.Adım: Sonrasında ana konfigürasyonunuzu geri aktifleştirebilirsiniz.

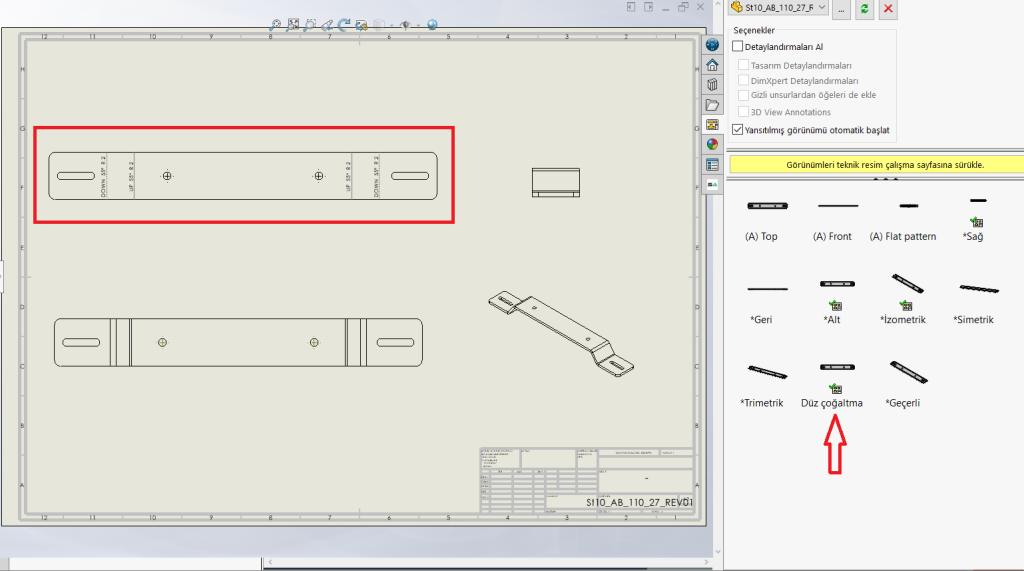

5.Adım: Teknik resimimizi tekrardan açtığımız zaman bükümlü görünüm gelecektir.
Hazırlayan: Uyg. Müh. Onur VAROL
