SOLIDWORKS Toolbox Rulman Hesaplayıcı
Rulmanlar, makinelerde döner ya da doğrusal hareketi kolaylaştıran ve sürtünmeyi azaltarak verimliliği artıran kritik bileşenlerdir. Rulmanların uygun şekilde seçilmesi ve hesaplanması, sistemin güvenilirliğini ve ömrünü doğrudan etkiler. SOLIDWORKS’te bulunan rulman hesaplayıcı özelliği, mühendislerin bu önemli hesaplamaları hızlı ve doğru biçimde yapmalarına yardımcı olmaktadır.

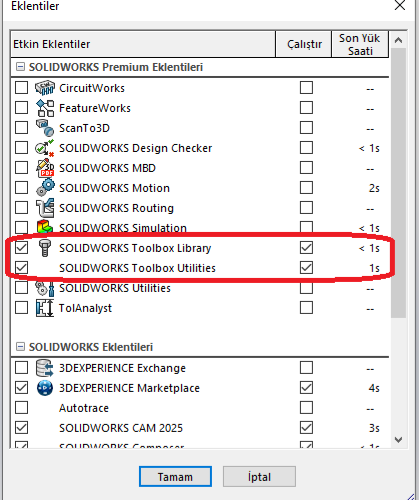

Bu özellikten yararlanmak için Toolbox içeren bir SOLIDWORKS paketine sahip olmak ve ilgili eklentilerin aktif edilmesi gerekmektedir. Eklentileri aktif etmek için Araçlar > Eklentiler bölümünden “SOLIDWORKS Toolbox Library” ve “SOLIDWORKS Toolbox Utilities” seçeneklerinin işaretlenmesi gerekmektedir.

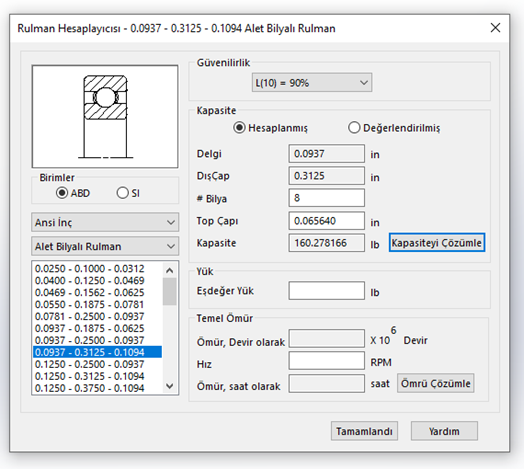

Rulman hesaplayıcı komutuna Araçlar > Toolbox > Rulman Hesaplayıcı konumundan ya da arama komutlarından ulaşılabilir. Komuta tıkladığımızda karşımıza Resim 2’deki menü gelmektedir. Menüyü tanımakla başlayalım.

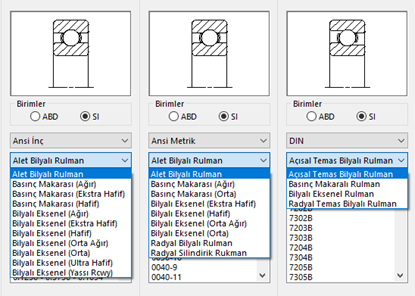

Sol taraftan başlarsak en üstte rulmana ait kesit bulunur. Hemen altında birim seçme bölümü mevcuttur. Buradan Amerikan ve SI birimleri arasında geçiş yapabilirsiniz. Birim seçiminin altında standart seçimi ve rulman tipi seçimi mevcuttur. Standart ve rulman tipi seçildikten sonra uygun boyut seçme ekranından uygun olan rulman seçilir.

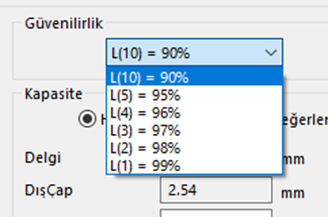

Sağ tarafa geçtiğimizde bizi en üstte güvenilirlik menüsü karşılar. Burada %90’dan %99’a kadar çeşitli güvenilirlik oranları ile çalışma imkânı sunulmaktadır.

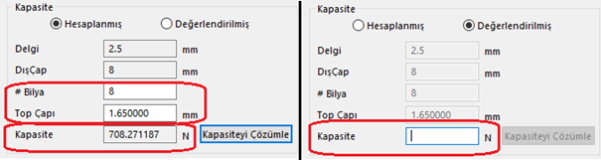

Hemen altında kapasite bölümü mevcuttur. Bu bölümün hemen başında iki seçenek vardır, bunlar sırasıyla “hesaplanmış” ve “değerlendirilmiş” seçenekleridir. Hesaplanmış seçeneği ile standart veya makara/top sayısı ve çapı özelleştirilmiş rulmanlar için kapasite hesaplanabilmektedir. Değerlendirilmiş tarafında ise kapasite değeri deneye veya varsayıma bağlı olarak elle girilir.

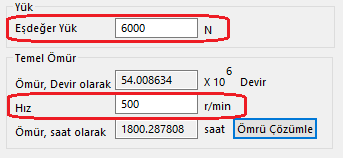

Yük bölümünde “Eşdeğer Yük” girilir ve buna bağlı olarak devir cinsinden ömür değeri hesaplanır. Rulmanlarda saat cinsinden belirlenen ömür, rulmanların ömür takibi ve değişimi açısından daha geçerlidir; dönüş hızına bağlı olarak saat cinsinden de hesaplama bu komut aracılığı ile yapılabilmektedir.
