SOLIDWORKS’te RAL Kodlarıyla Görünüm Oluşturma
SOLIDWORKS’te RAL Kodlarıyla Görünüm Oluşturma
RAL renk standartları, özellikle endüstriyel uygulamalarda yaygın olarak kullanılan bir renk standardıdır. Bu standart, farklı malzeme ve yüzeylerde kullanılan renklerin tutarlılığını sağlamak için kullanılır. RAL renkleri genellikle boya, kaplama, plastik, mobilya ve otomotiv endüstrilerinde kullanılır.
RAL renk standartları, numaralandırılmış bir renk kodu sistemine sahiptir. Her RAL rengi benzersiz bir numara ile tanımlanır. Örneğin, RAL 1000, “Yeşil Bej”, RAL 2002 “Ateş Kırmızısı” ve RAL 9016 “Trafik Beyazı” olarak adlandırılan renklerdir.
RAL kodlarını SOLIDWORKS’te kullanmak, tasarımların gerçek dünya uygulamalarına uygunluğunu artırır ve renk eşleştirmeyi kolaylaştırarak tutarlılık sağlar.
SOLIDWORKS’ün yüklenmesiyle beraber RAL renkleri gelmez. Bunu bizim sıfırdan oluşturmamız ya da dışarıdan kütüphanemize yüklememiz gerekir.

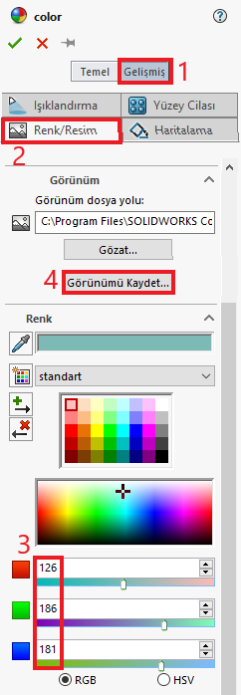

https://rgb.to/ral/page/1 internet sitesindeki RAL kodlarına karşılık gelen RGB kodlarını SOLIDWORKS’teki Görünümü Düzenle simgesine tıklayıp, renk kodu kısmına girdiğimizde RAL renkleri oluşturulur.

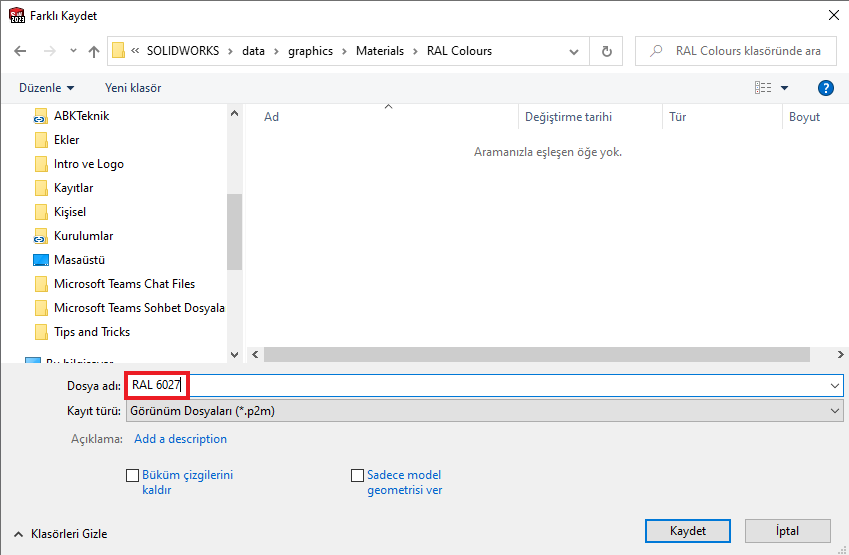

Görünümü Kaydet dediğimizde görünüm dosyalarının olduğu klasör açılır. Buraya, oluşturduğumuz RAL renklerini kaydetmek için bir klasör açmalıyız. Oluşturduğumuz renkleri de bu klasöre kaydetmeliyiz.

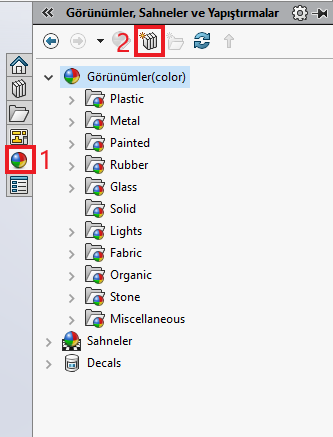

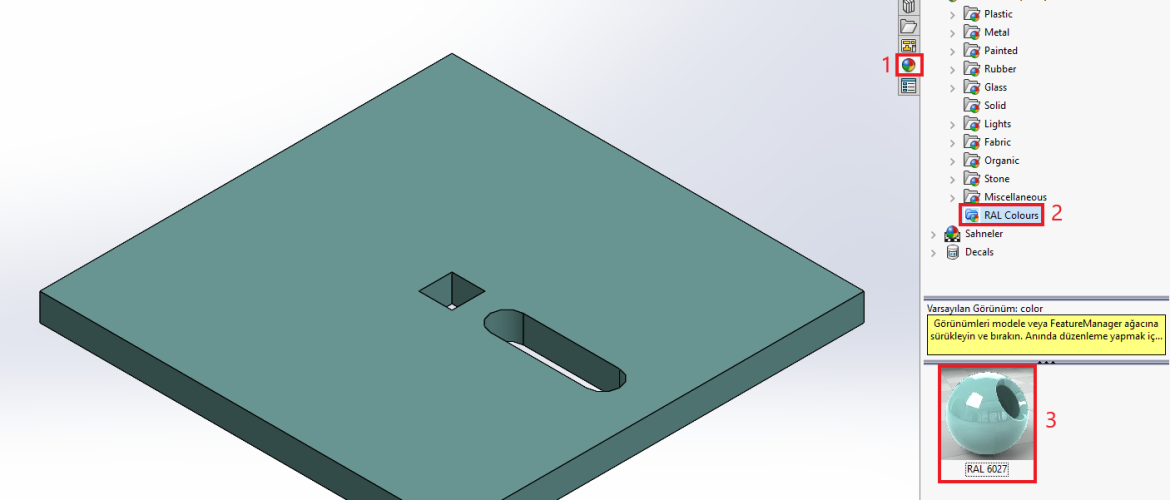

Kaydettikten sonra oluşturduğumuz görünümü modele atamak için görev bölümündeki Görünümler’e gelip RAL rengini seçmeliyiz.

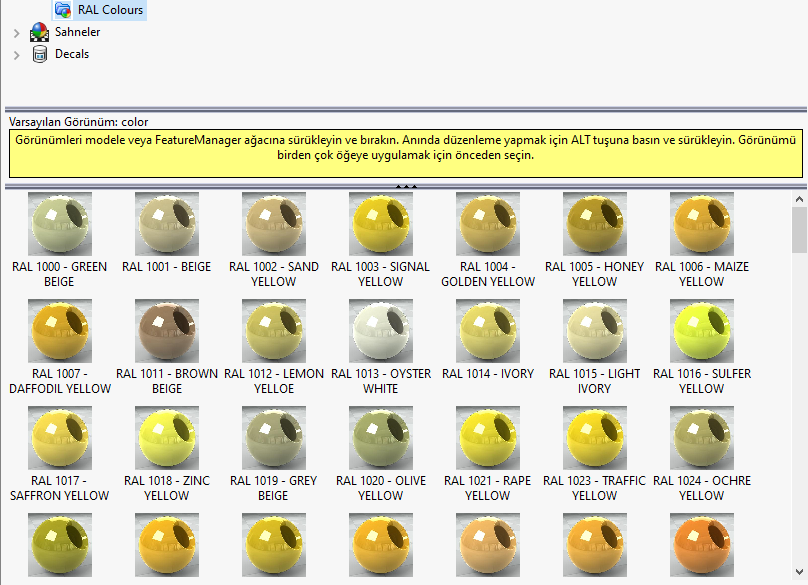

Kendimiz tek tek oluşturabileceğimiz gibi hazır görünümleri de aktarabiliriz. Aşağıdaki indirme bağlantısındaki hazırlanmış RAL renklerini indirip, görev bölümündeki Görünümler’e gelip Dosya Yeri Ekle’ye tıklayıp RAL renklerimizin konumunu seçtiğimizde seçtiğimiz dosyayı eklemiş oluruz.
