SOLIDWORKS’te Tamamen Tanımlı Çizimler Kullanma
SOLIDWORKS'te Tamamen Tanımlı Çizimler Kullanma
SOLIDWORKS içerisinde çizim yaparken kullanıcıların yaptığı en büyük hatalardan bir tanesi eksik tanımlı (Örneğin: çizime ölçü vermemek) bir çizim bırakmaktır. Çizim ortamında sağ alt kısımda eğer eksik bir tanım varsa “eksik tanımlı” ifadesini görüntüleyebilirsiniz.

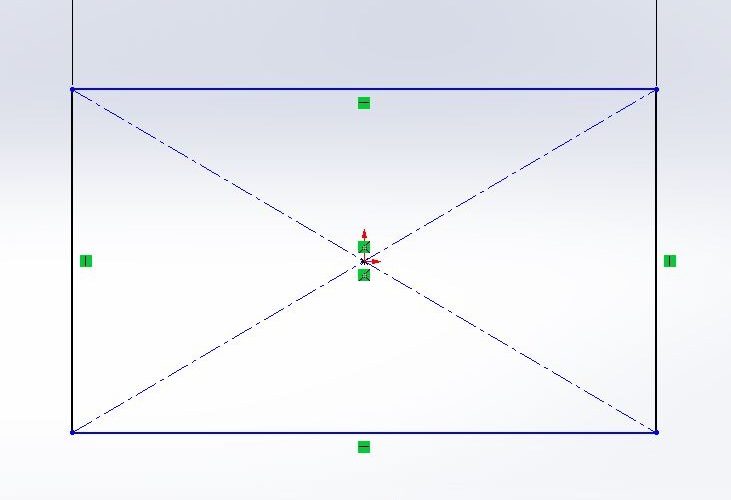

Çalışma alanında bulunan siyah çizgiler ise “tam tanımlı”, mavi çiziğiler “eksik tanımlı” anlamına gelmektedir.
Bırakılan bu eksik tanımlı çizimler tasarım anlamında ileride büyük hatalara ve referans kayıplarına sebebiyet vermektedir. SOLIDWORKS içerisinde gerekli ayarlamayı yaparak bu sorunun önüne geçmeniz mümkündür.

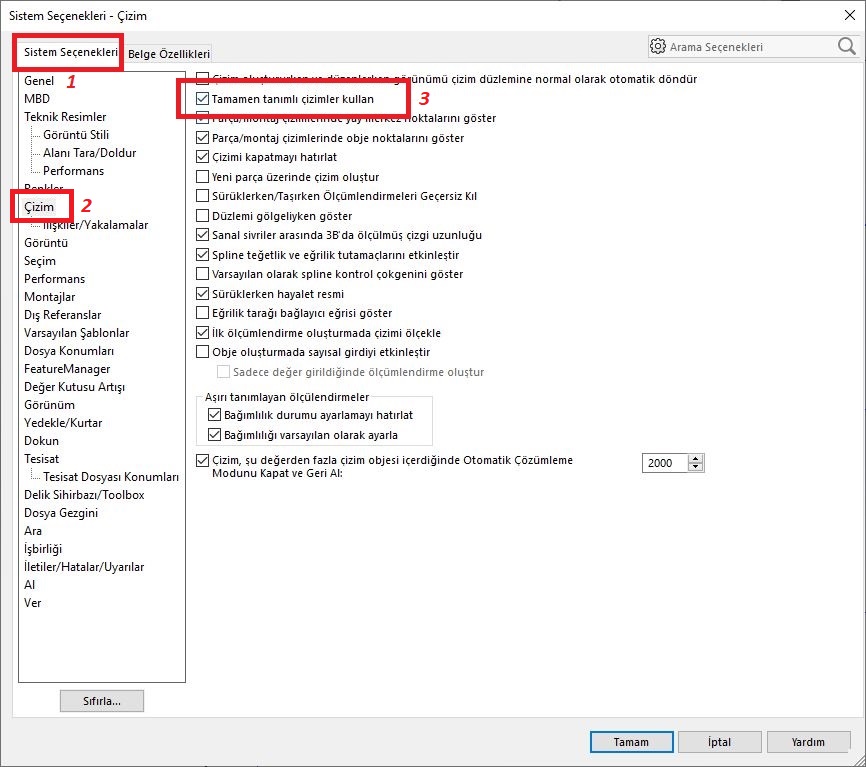

SOLIDWORKS sistem seçenekleri içerisinde “Çizim” sekmesine tıkladığımızda burada “Tamamen tanımlı çizimler kullan” seçeneği bulunmaktadır.

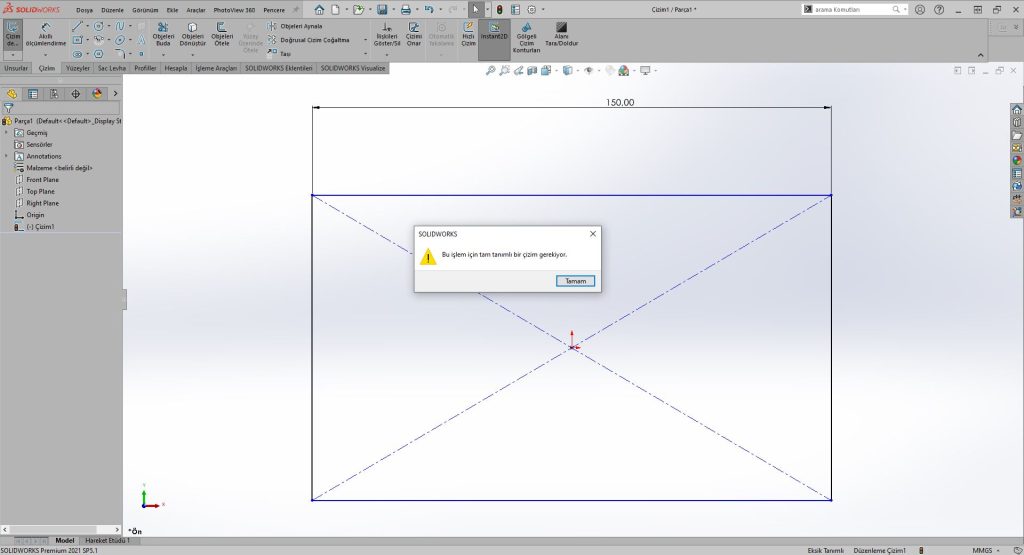

Bu seçeneği aktif hale getirdiğimizde bir çizimde eksik bir tanım varsa, çizim içerisinde çıkmamız engellenerek karşımıza “Bu işlem için tam tanımlı bir çizim gerekiyor” uyarısı çıkacaktır.
Bu seçeneği aktif hale getirerek tasarım anlamında ileriki süreçte oluşabilecek bir sorunun önüne geçebiliriz.
Hazırlayan: Elit Uyg. Müh. Abdullah COŞKUN
