SprutCAM 3 Eksen Kaba ve Finiş İşleme
SprutCAM 3 Eksen Kaba ve Finiş İşleme
Sadece 10 adımda SprutCAM ile modelinizin hem kaba hem finiş operasyonlarını yapabilirsiniz. Gelin adım adım temel parametreleri ayarlayıp, modelimizi işleyelim.

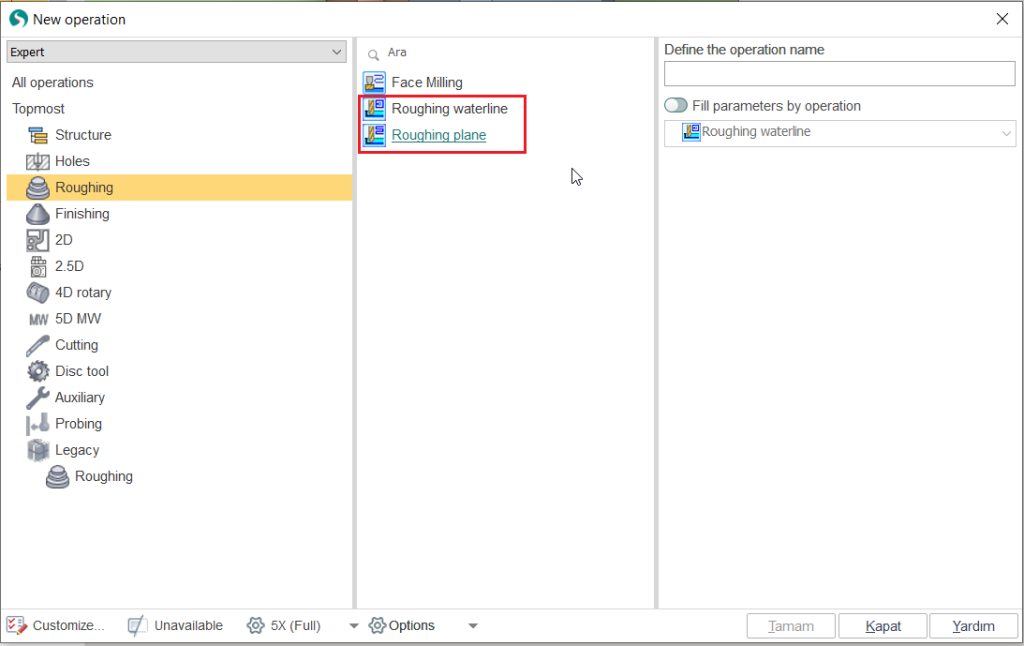

1-) Yeni operasyon penceresinden “Roughing (Kaba İşleme)” sekmesinden “Roughing waterline” ya da “Roughing plane” operasyonlarını kullanarak istediğiniz geometride kaba operasyon oluşturabilirsiniz.

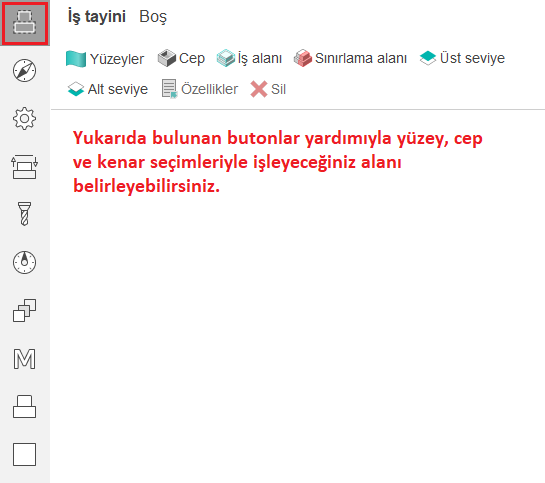

2-) Operasyon seçiminden sonra kaba işleme yapmak istediğiniz geometriyi belirlemek için “İş Tayini” sekmesine gitmeniz gerekiyor. Eğer herhangi bir geometri seçimi yapılmazsa tüm modelde kaba operasyon oluşturacaktır.

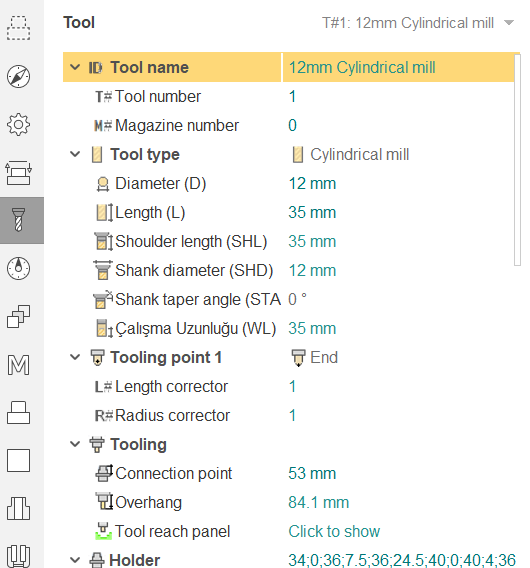

3-) Bu adımda oluşturduğumuz operasyonda kullanacağımız kesici takımı belirlememiz gerekiyor. SprutCAM menüsünde bulunan “Tool” sekmesinden kullanacağınız takımın tüm parametrelerini değiştirebilirsiniz.

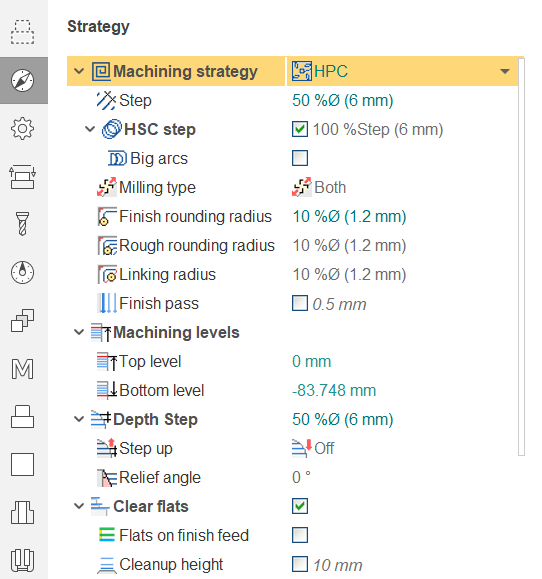

4-) Son olarak kaba operasyon parametrelerini SprutCAM menüsünde bulunan “Strategy” sekmesinden belirleriz ve işlem tamamlanır.

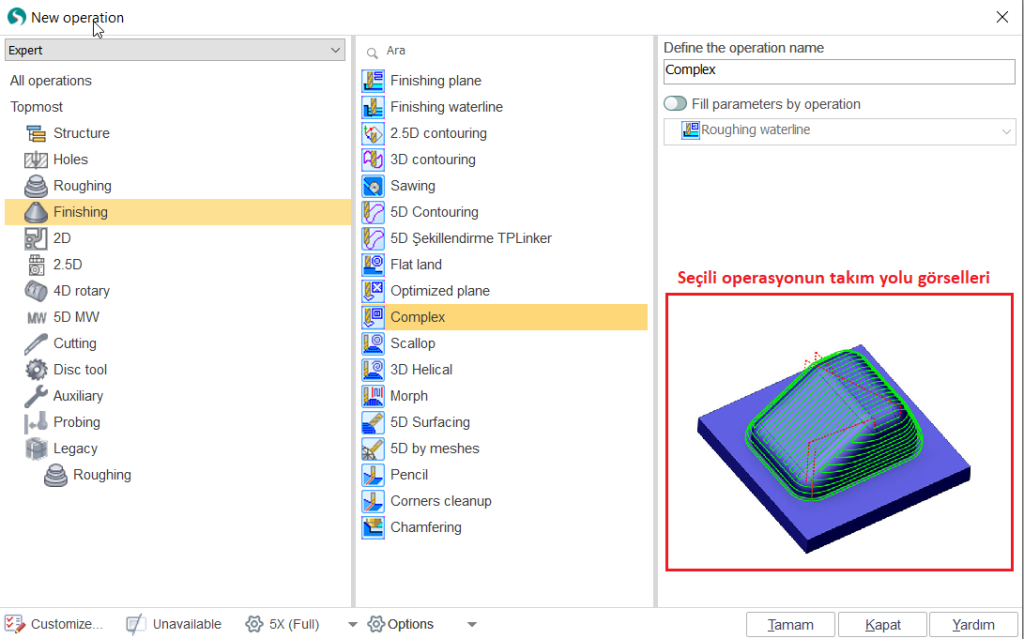

5-) Yeni operasyon penceresinden “Finishing” sekmesinden geometrinize ve işleme stratejinize uygun operasyon seçilir. Operasyonların üzerine tıkladığınızda sağdaki panelde açılan görsel size oluşacak takım yollarıyla alakalı önemli ipuçları verir.
6-) Kaba operasyonda yaptığımız gibi işlenecek alan belirleme, takım seçimi ve parametre ayarları yapıldıktan sonra finiş operasyonumuz G kodu üretmek için hazır.

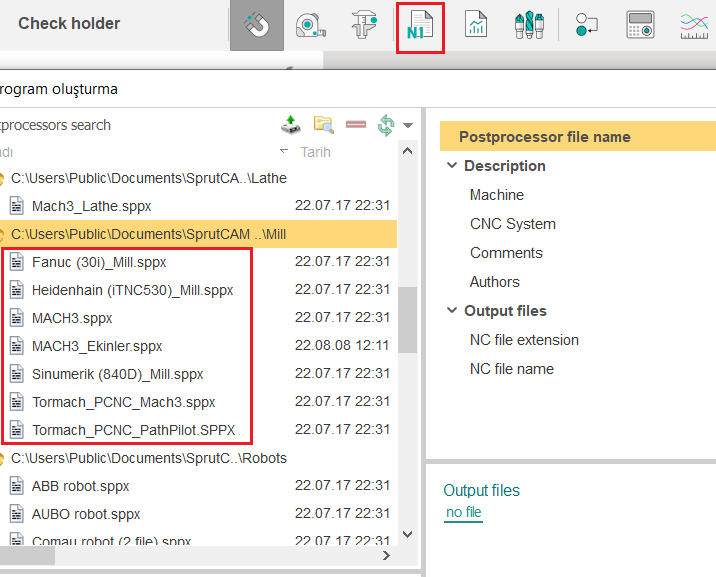

7-) SprutCAM ana menüsünde bulunan “Postprocessor” butonu ile G kodlarınızı üretip CNC tezgahınızda çalıştırabilirsiniz.
Hazırlayan: Uyg. Müh. Furkan YILDIZ
