SprutCAM'de 4 Eksen Frezeleme

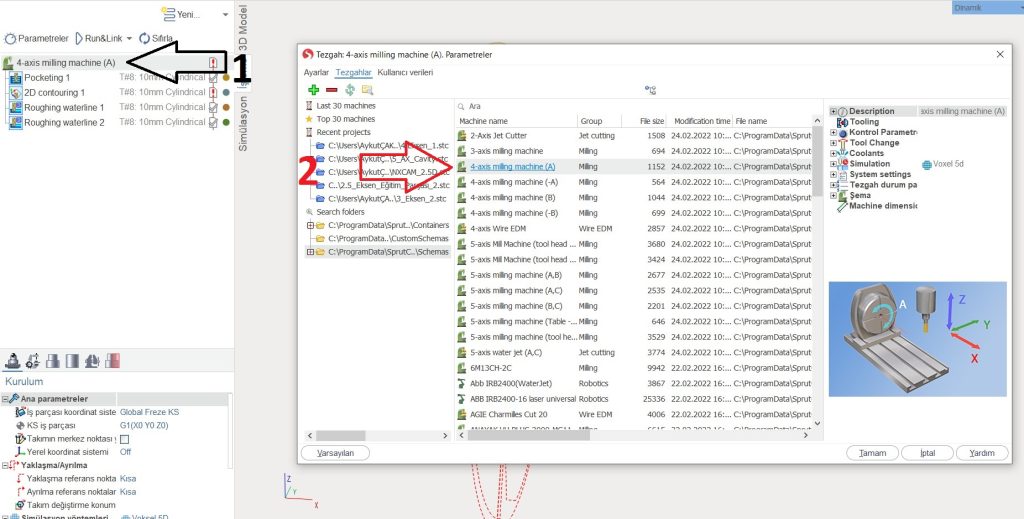

SprutCAM’de 4 eksen işleme yapmak için yapacağınız ilk işlem resimde gösterilen makine kısmından 4 eksenli bir makine çağırmak olacaktır. Bunun için görselde bulunan işlem sıralamasını takip edebilirsiniz.

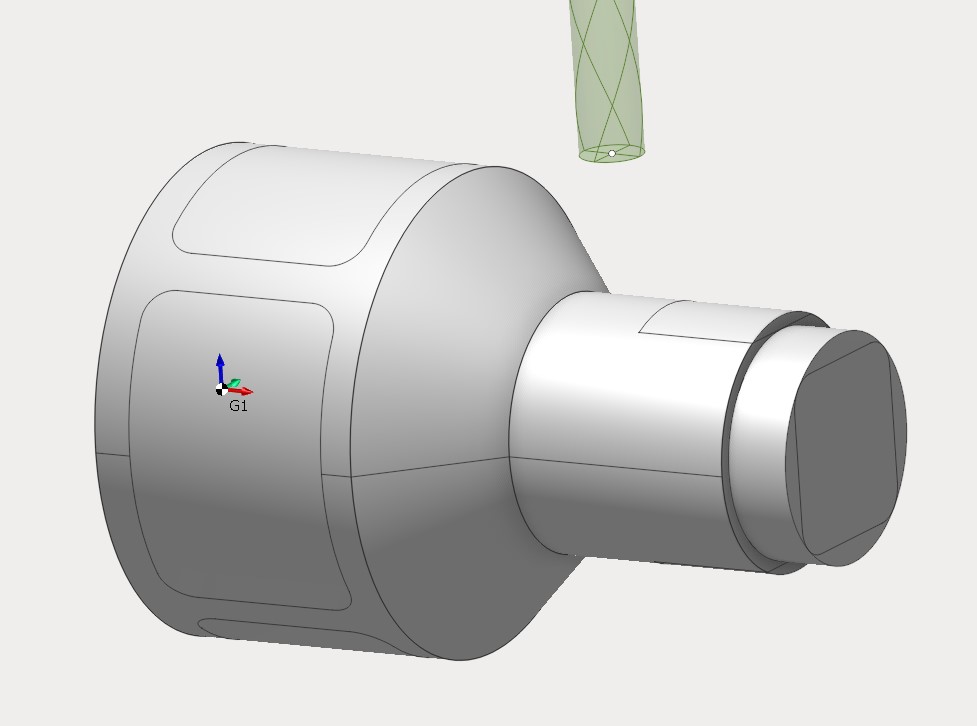

Bir sonraki adım ise parçanızın şekline göre parçanıza stock/kütük ataması yapmanız olacaktır. Bu yazımızda parça etrafında torna zarfı stock tipini kullanacağız. Sizlerde kendi ihtiyacınıza göre farklı stock tiplerini parçanıza atayabilirsiniz.

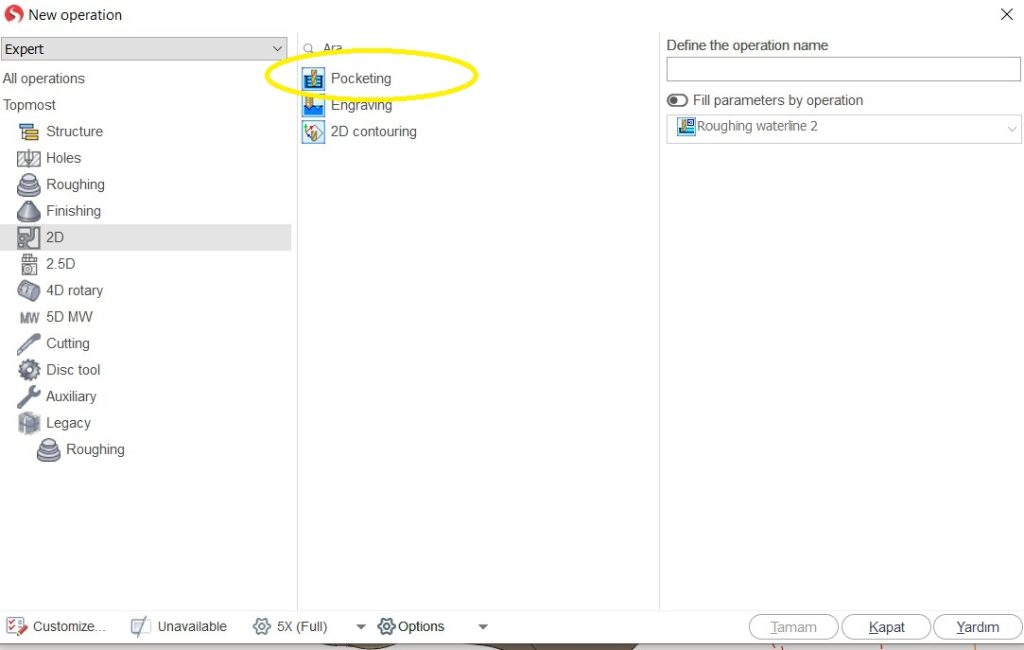

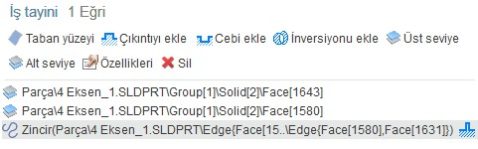

Artık parçamıza uygulanacak operasyonlara geçebiliriz. Yapacağımız ilk operasyon Pocketing operasyonudur. New operation sayfasından 2d sekmesinin içerisinde yer almaktadır. Operasyonumuzu seçtikten sonra özelleştirmelerini yapabiliriz. Dikkat edilmesi gereken nokta iş tayini sekmesinde Taban, Üst Seviye, Alt seviye ve çıkıntı ekle komutlarının parça üzerinde düzgün belirtilmesidir. Taban olarak işlenecek cep’in alt yüzeyi, Üst seviye olarak parçamısın üst kısmı alt seviye ise yine işlenecek olan cep’in tabanı ve çıkıntı olarakta cep’imizin alt kenarları seçilerek iş tayini oluşturulur.

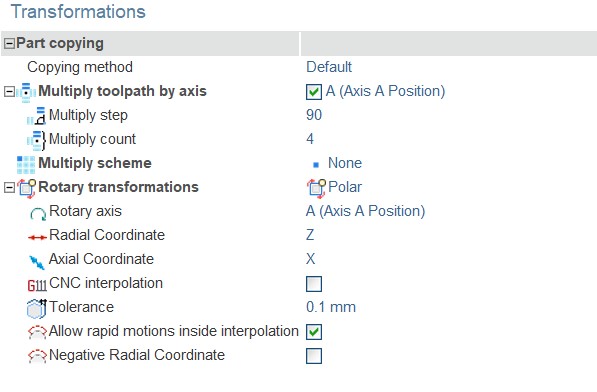

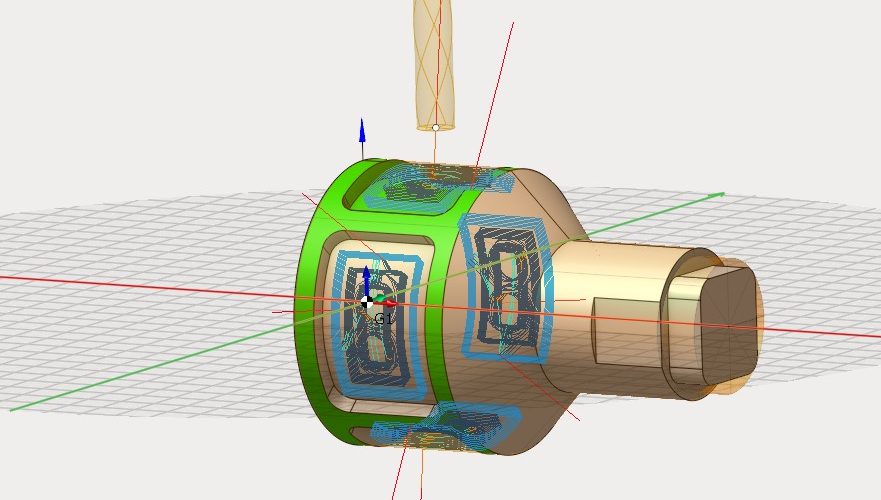

Kurulum, İş tayini ve Takım sekmelerinden ayarlamalarımızı yaptıktan sonra Transformations sekmesinden yaptığımız işlemleri aynalayabiliriz. Multipy toolpath Axis aynalamanın hangi eksende gerçekleştirileceğini, Multiply Step kaç derecelik açı ile bu aynalamanın dağıtalacağını Multiply count ise kaç adet aynalama değeri olacağını girdiniz komutlardır.
Daha fazlası için teknik ekibimizden detaylı bilgi alabilirsiniz.
Hazırlayan: Uyg. Müh. Aykut Çakar
